OpticalGarden／ USBカメラ／ OMRON SENTECH／ USB3.0シリーズ／ STC-MC(B)S241U3V
USBカメラシリーズ(CMOSタイプ)・USB3 Vision対応
1/1.2インチCMOS230万画素USB3.0カメラ  ハードトリガー対応
STC-MCS241U3V / STC-MBS241U3V
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
■1/1.2インチ245万画素CMOSセンサー搭載
■CMOSセンサー採用で低価格を実現
■USB3.0高画素デジタル出力  USB3 Vision規格へ対応
■外形28mm x 28mmの超小型ケースタイプ
■解像度1920×1200Pixel出力対応
■フレームレート163fps(RAW 8bit),81.5fps(RAW 10bit), 81.5fps(RAW 12bit)
■WindowsXP、VISTA、7、8、10 （各32bit/64bit）へ対応
■Linux対応(一部対応)ドライバーをリリース！

Lineup
◆STC-MCS241U3V  （カラー） → ショップサイトへ（価格・注文）
◆STC-MBS241U3V  （モノクロ） → ショップサイトへ（価格・注文）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕　　様
型式 STC-MCS241U3V(カラー) STC-MBS241U3V(白黒）
撮像素子 1/1.2″2.4Mピクセル カラーCMOS
(SONY:IMX174)

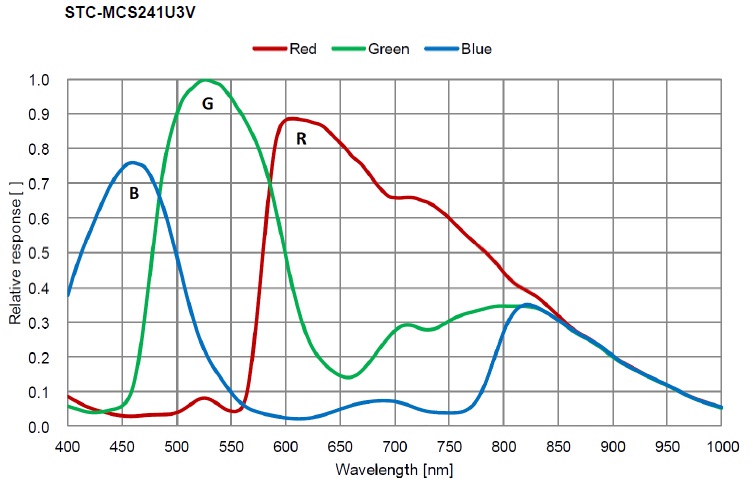

分光分布グラフ		 1/1.2″2.4Mピクセル モノクロCMOS
(SONY:IMX174)

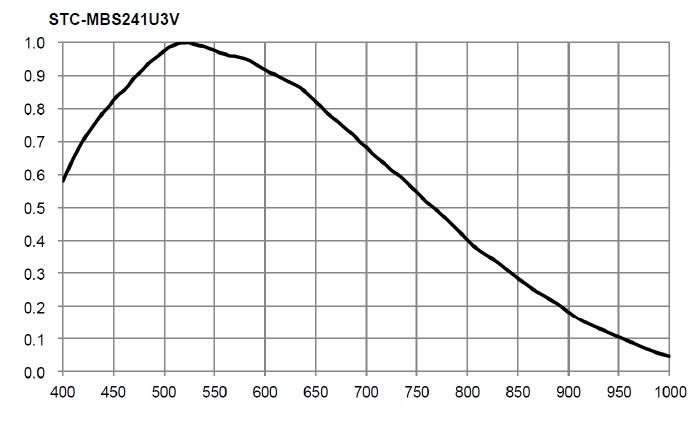

分光分布グラフ
有効画素数 1920(H) x 1200(V)
セルサイズ／撮像エリア 5.86 (H)µm x 5.86 (V)µm／11.25 (H)mm x 7.03 (V)mm x 13.4 (D)mm
走査方式 プログレッシブ
シャッター方式 グローバル
スキャンモード フルスキャン/ROI
最大フレームレート
（フルスキャン時）		 1920x1200 : 163fps (RAW 8bit),
81.5fps (RAW 10bit), 81.5fps (RAW 12bit)
※接続する機器構成によってはフレームレートが低下する場合もあります。
最大フレームレート
フルスキャン時ビニング
およびROI時		 1280x1024 : 189fps(RAW 8bit), 94fps(RAW 10bit/12bit)
640x480 : 378fps(RAW 8bit), 189fps(RAW 10bit/12bit)
同期方式 内部同期
映像出力フォーマット RAW8bit/10bit/12bit
(初期値RAW8bit)		 RAW8bit/10bit/12bit
(初期値RAW8bit)
S/N比(8bit時) Less than 3 Digit (Gain 0 dB)
最低被写体照度 1160 Lux (Typical) 570 Lux (Typical)
電子シャッタ 露光時間18.6 u秒 〜 20 秒（フルスキャン, RAW8bit時)
露光時間23.4u秒 〜 40 秒 （フルスキャン, RAW10,12bit時)
ゲイン アナログ：0 to 240 (0dB to 24dB)，デジタル：0 to 64 (0dB to 6dB)
オフセット アナログ：0 to 511digit (RAW 12bit), 0 to 31 digit (RAW 8bit)
ROI ROI (水平：32 〜 1920画素 / 垂直：32 〜 1200ライン）
初期値:1920 x 1200）
画像オフセット調整単位： 水平2画素単位 / 垂直2ライン単位
画像サイズ調整単位： 水平16画素単位 / 垂直4ライン単
マルチROI: 16領域 水平16画素単位 / 垂直4ライン単位
ビニング カラー非対応 対応
デシメーション 対応 x 2 水平・垂直 個別設定可能
(フレームレートは上がりません)
ALC 対応(AE,AGC) (初期値: AE:OFF, AGC:OFF)
ホワイトバランス 対応 オート,マニュアル,ワンプッシュ
(初期値: マニュアル)		 なし
映像反転機能 左右反転 / 上下反転 / 上下左右反転(初期値:OFF)
画素欠陥補間 最大64点 （初期値:ON）
動作モード フリーラン / エッジプリセット・トリガ / パルス幅トリガ / スタート・ストップトリガ
ユーザ設定保存 対応
インターフェース USB3.0 Super speed (USB3.0 Micro B)
IO入出力 3 GPIO, 1カメラハードリセット
電 源 入力電圧：+5V(typ.) (USB規格に準ずる)／消費電力：4 W以下：
外形寸法 C-マウント: 28 (W) x 28 (H) x 40 (D) mm *コネクタ含まず→図面
光学フィルター IR Cut Filter 無し
レンズマウント Cマウント
光軸精度 H,V方向位置精度：±0.3mm
H, V方向に対する有効画素面の回転精度: ±1.5°
外部接続コネクタ USBコネクタ： USB3.0 MicroBタイプ
入出力信号コネクタ：HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター：HR10A-7P6S(Hirose)を推奨
重量 約48g
動作保証温度 下限：周囲環境温度0℃、上限：筐体温度56℃以下
保存温度 周囲環境温度 -30 〜+65℃, 周囲環境湿度0 〜 85%
耐振動 20 Hz 〜 200 Hz 〜 20 Hz （5分 / サイクル）, 加速度10G, 各方向30分
耐衝撃 加速度38 G, 6 ms （正弦半波）, 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応

カメラ設定項目 簡易設定 ･ゲイン（自動，手動）
･シャッタースピード（自動，手動）
･ホワイトバランス（自動，手動）
･回転（左右反転，上下反転，上下左右反転）
･色相、彩度（OFF，設定値）
･ガンマ（OFF，設定値）
･シャープネス（OFF，設定値）
詳細設定 ･ゲイン・シャッター（自動，手動，固定，デジタル）
･ホワイトバランス（自動，手動）
･γ（OFF，設定値）
･シャープネスモード（OFF，設定値）
･COLOR（色相彩度モード設定，色補正行列）
･カラーガンマモード設定（Rガンマ,Gガンマ,Gbガンマ,Bガンマ）
･スキャンモード（通常，1/1パーシャル，1/2パーシャル，1/4パーシャル，任意）
･クロック（通常，1/2，1/4）
･画素フォーマット（BGR24，BGR32）
･色補間方法（線形補間法，最近傍法，3次元補間法，線形補間法偽色軽減）
･回転（左右反転，上下反転，上下左右反転）
･表示モード（GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2）
･トリガー機能設定
専用ソフトウェア(無償)
StCamSWare

詳細説明

 ･プレビュー（ライブ映像再生）開始／停止
･カメラ設定名変更
･カメラ設定
･表示映像サイズ設定（x8,x4,x2,x1,x1/2.x1/4,x1/8）
･画面表示設定（グリッド描画，同心円描画，フレームレート＆時刻，取得フレーム数）
･スナップショット（静止画保存）
･動画保存・測定機能付き描画（直線，長方形，楕円，文字列，角度測定，多角形，垂直線，弧，ベジエー曲線，フリーハンド曲線，十字）
SDK(無償)
ソフトウェア開発キット		 ･開発環境「
Visual Studio 6，Visual Studio 2003，Visual Studio 2005，Visual Studio 2008，Visual Studio 2010，Visual Studio 2012，Visual Studio 2013，Visual Studio 2015，MinGW(Minimalist GNU for Windows)，embarcadero Free C++ Compiler
･サンプルプログラム
Visual C++，Visual C#，Visual Basic，C

■USBソフトウェア(ダウンロード) →ダウンロード
名称 内容 対応OS バージョン 更新日 ファイル
Swntech
SDK
Package		 ビューアーソフトウェア
(StViewer)
Windowsドライバ
Windows SDK v3.05
サンプルプログラム
DirectShowフィルタ
各種ドキュメント 		Windows 7 SP1以降
Windows 8.1
Windows 10
32bit/64bit対応 		Win_v1.1.2 2020-12-1 ZIP /
584MB
Linux SDK
StApi(C++,C)
ビューアーソフトウェア
(StViewer)
サンプルプログラム(C++,C)
各種ドキュメント 		Ubuntu 18.04(64bit)
 Ubuntu
1804-x64
_v1.1.2		 2020-7-28 ZIP /
76.6MB
Ubuntu 18.04
(ARM 64bit)
 Ubuntu
1804-ARM64
_v1.1.2		 2020-7-28 ZIP /
76.4MB
Ubuntu 18.04
(ARM 64bit)
 Raspberry
PiOS_x86
_v1.1.2		 2020-7-28 ZIP /
76.9MB
MacOS SDK
StApi(C++)
StGenTLモジュール
ビューアーソフトウェア
(StViewer)
サンプルプログラム
各種ドキュメント 		MacOSX Sierra
MacOSX High Sierra
MacOSX Catalina 		MacOSX_v1.1.2 2020-7-28 pkg /
136MB
■ピンアサイン
(A) USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター：HR10A-7P6S

*CAM_RESET,GPIO0,GPIO1,GPIO2に印加可能な最大定格電圧は24Vとなります。
*N.C.端子は電気的にOPENとして使用してください。

ピンアサイン・入出力信号　詳細
■ロックネジ付USBケーブル（オプション）
型番 仕様 長さ 税別価格
NU3MBASU3S-2m USB3.0 MicroB、カメラ側ロックネジ付 2ｍ 4,800円
NU3MBASU3S-3.5m USB3.0 MicroB、カメラ側ロックネジ付 3.5ｍ 6,400円
NU3MBASU3B-3.5m USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル 3.5ｍ 12,800円
◆ご注文はこちらへ→ショップサイト
■適合レンズ  撮像素子：1/1.2インチ、2.3Mピクセル、5.86μmピクセルピッチ →[視野範囲一覧表]
オススメ  1/1.2インチ　5メガピクセル(500万画素)対応マシンビジョン単焦点レンズ
M112FM08 f=8mm / M112FM12 f=12mm / M112FM16 f=16mm / M112FM25 f=25mm / M112FM35 f=35mm
M112FM50 f=50mm / M112FM75 f=75mm
オススメ  1/1.2インチ　5メガピクセル(500万画素)対応マシンビジョン単焦点レンズ
HF12XA-5M f=12mm / HF16XA-5M f=16mm / HF25XA-5M f=25mm / HF35XA-5M f=35mm
HF50XA-5M f=50mm
オススメ  1インチ　3〜10メガピクセル(300〜1200万画素)対応固定焦点焦点レンズ
VHF6M-MP f=6mm / VHF8M-MP f=8mm / VHF12M-MP f=12mm / VHF16M-MP f=16mm
VHF25M-MP f=25mm / VHF35M-MP f=35mm
オススメ  1.1インチ　12メガピクセル(1200万画素)対応超高性能　産業・マシンビジョン単焦点レンズ
M111FM08 f=8mm / M111FM16 f=16mm / M111FM25 f=25mm / M111FM50 f=50mm
