OpticalGarden／ USBカメラ／ XIMEA／ xiQシリーズ／ MQ003CG-CM(-CS) カラー
1/3インチCMOS30万画素USB3.0カラーカメラ
Ximea xiQシリーズ
MQ003CG-CM / MQ003CG-CM-CS

USB3 Vision 対応
■ 超高速500fps
■ グローバルシャッターCMOS
■ 1枚基板設計
■ 小型軽量・低消費電力・低価格
■1/3インチCMOS30万画素
648×488Pixel、カラーCMOSカメラ
■USB3/USB3 Vision 最大フレームレート500fps
転送最大5Gbit/sのUSB3.0インターフェース により、高速フレームレートを実現
■超小型・超軽量・低消費電力
外寸法：W26.4×H26.4×D25.3mm　重量26.4g　消費電力1.6W
■様々な機能を搭載
ROI(部分読出)、サンプリング、ビンニング、シューティング補正等

Lineup
◆MQ003CG-CM（Cマウント） → 価格は、お問合せ下さい

◆MQ003CG-CM-CS（CSマウント） → お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕 様
型番 MQ003CG-CM MQ003CG-CM-CS
インターフェース USB3/USB3 Vision

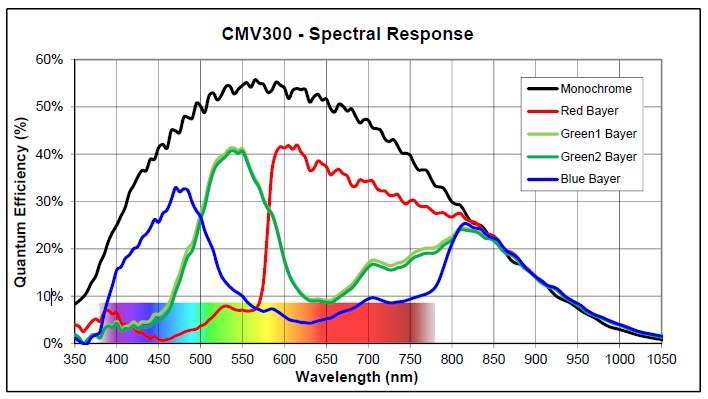

センサー 1/3″(対角5.9) CMOSIS MV300 →分光分布図
シャッター方式 グローバルシャッター
カラーフィルター RGB Bayer mosaic
解像度（H×V） 640pixel×480pixel
ピクセルサイズ（H×V） 7.4µm×7.4µm
有効撮像面積（H×V） 4.8mm×3.6mm
ダイナミックレンジ >60dB
フレームレート最大 500fps
出力フォーマット RAW8/10/12bit
シャッタースピード 7.4µ-10 s
レンズマウント Cマウント CSマウント
寸法(W×H×D) 26.4mmｘ26.4mmｘ25.3mm
(突起部を含みません)		 26.4mmｘ26.4mmｘ20.3mm
(突起部を含みません)
重量 26.4 g 22.4 g
消費電力 1.6 W以下
最適動作温度 +10℃ 〜 +25℃
周囲温度 0℃ 〜 +50℃
保管温度 -25℃ 〜 +60℃
相対湿度 80%RH(結露しないこと)
対応OS Windows 7 SP1 (x86 and x64), Linux Ubuntu, MacOS 10.8 等
推奨画像ボード 2xUSB3.0ポート PCIex1アダプタ／4xUSB3.0ポート PCIex4アダプタ
電 源 DC5V（給電用コネクタ形状：USB Mini-B）
ACアダプター：AC電源入力100V〜240V 50Hz／60Hz
付属品 xiViewerソフト(評価・デモ用)、xiAPI(SDK)
オプション（別売） USB3.0ケーブル(CBL-U3-3MO)、トリガーケーブル、カメラ固定用アダプタ
価格 要問合せ 要問合せ
■各部の名称と機能
■Digital I/O
■図  面（MQ003CG-CM）
■図  面（MQ003CG-CM-CS）
■適合レンズ→条件：イメージャー：1/3インチ、VGA、7.4μmピクセルピッチ
SPACECOM メガピクセルレンズ
1/2，1/1.8，2/3″ メガピクセル − Cマウント
TAMRON 2/3型マシンビジョン用レンズ
2/3″〜1/3″ VGA − Cマウント
VS Technology FA用レンズ SV-V
1″，2/3″，1/2″ VGA − Cマウント
YAKUMO 工業用メガピクセルレンズ
2/3，1/1.8，1/2″ メガピクセル − Cマウント
YAKUMO 工業用F0.95大口径レンズ
1″，2/3″ VGA F0.95 Cマウント
YAKUMO 工業用レンズ YMVシリーズ
1″，2/3″，1/2″ VGA − Cマウント
