OpticalGarden／ USBカメラ／ OMRON SENTECH／ USB2.0シリーズ／ STC-SC(B)83USB
USBカメラシリーズ(CCDタイプ)
1/3インチCMOS80万画素USBカメラ  薄型ケースタイプ
STC-SC83USB-AL / STC-SB83USB-AL
メーカー：OMRON SENTECH （オムロンセンテック株式会社）

外形：40×40×21.25mm 		■1/3インチ80万画素CCDセンサー搭載
■1枚ボードの薄型USBカメラ、奥行きの取れない組込み用途に最適
■グローバルシャッターでにより移動体の撮影にも最適
■カメラリセット機能を搭載し、万一のハングアップ時にも復旧が可能
■最大64点の画素欠陥補正(出荷時:補正ON)
■映像出力 8bit / 10bit /12bit
■WindowsXP、VISTA、7、8、10 （各32bit/64bit）へ対応
■Linux対応(一部対応)ドライバーをリリース！

Lineup
◆STC-SC83USB-AL  （カラー） → ショップサイトへ（価格・注文）
◆STC-SB83USB-AL  （モノクロ） → ショップサイトへ（価格・注文）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕　　様
型式 STC-SC83USB-AL(カラー) STC-SB83USB-AL(白黒）
撮像素子 1/3"正方画素型 XGA
プログレッシブ カラーCCD
ソニー製: ICX204AK

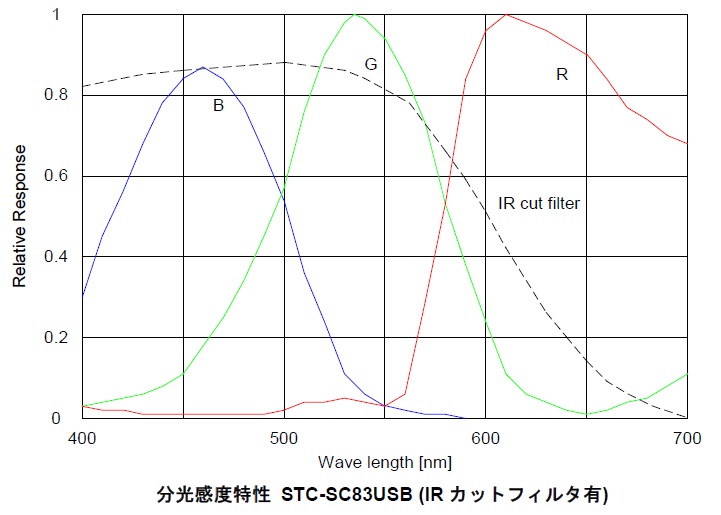

分光分布グラフ		 1/3"正方画素型 XGA
プログレッシブ 白黒CCD
ソニー製: ICX204AL

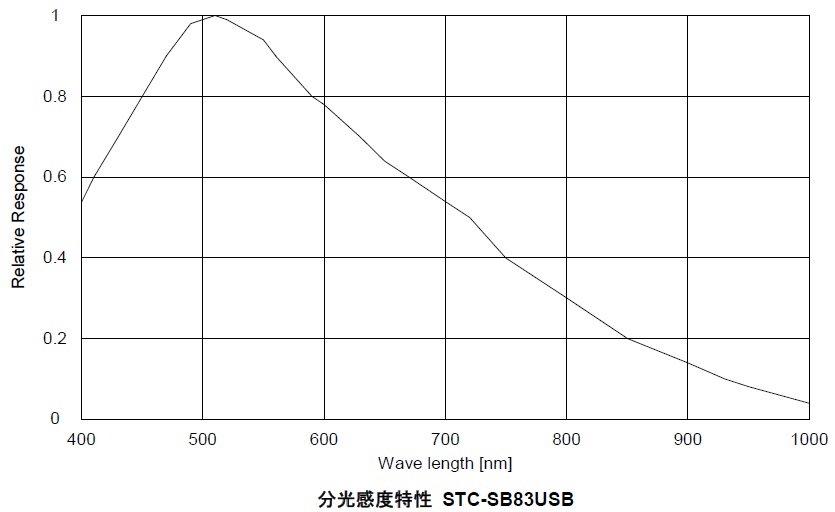

分光分布グラフ
総画素数 1077(H)×788(V)
有効画素数 1034(H)×779(V)
チップサイズ（撮像エリア） 4.8(H)mm x 3.6 (V)mm x 6 (D)mm
セルサイズ(μm) 4.65(H)×4.65(V)　μm
撮像方式 プログレッシブ
解像度 フルスキャン：1024(H)×768(V)
1/2スキャン：1024(H)×344(V)
1/4スキャン：1024(H)×136(V)
パーシャルスキャン フルスキャン、パーシャルスキャン
（1/1、1/2、1/4、任意）		 フルスキャン、パーシャルスキャン
（1/1、1/2、1/4、任意）
ビニングスキャン
（1/1、1/2、1/4、任意）
ﾌﾚｰﾑﾚｰﾄ
（最大）		 フルスキャン 29.18fps(通常) / 14.59 fps（1/2クロック) / 7.295fps(1/4クロック)
1/2スキャン 60.02fps(通常) / 30.01fsp(1/2クロック) / 15.00fps(1/4クロック)
1/4スキャン 120.35fps(通常) / 60.175fps(1/2クロック) / 30.087fps(1/4クロック）
画素周波数 29.5MHz (通常) / 14.75MHz(1/2クロック)/ 7.375MHz(1/4クロック)
映像出力 8bit / 10bit /12bit
10,12bitについては使用環境によってクロック速度を落とす必要があります
最低被写体照度 16.5Lux F1.2 0.31Lux F1.2
同期方式 内部同期
電子
シャッター		 機能 オート／マニュアル （ソフトウェア設定）
通常クロック 1/100,000 〜 1/22.40 秒
1/2クロック 1/100,000 〜 1/11.20 秒
1/4クロック 1/100,000 〜 1/5.60 秒
ゲイン オート／マニュアル （ソフトウェア設定） 初期値:x3.55
ガンマ特性 オート／マニュアル （ソフトウェア設定） 初期値:1
ホワイトバランス オート／マニュアル／ワンショット
（ソフトウェア設定）		 無し
動作モード フリーラン／エッジプリセット・トリガ／パルス幅トリガ／
スタート・ストップトリガ
(トリガ制御：ハードウェア及びソフトウェア）
カメラリセット機能 有り（入出力信号5pinコネクタから制御）
カメラ状態通知LED 有り（LED点滅：通電、LED点灯：PCとの接続開通）
画素欠陥補間 64 (初期値:ON)
入出力 USB2.0 High speed
電 源 USBより供給 ：+5.0V(+4.4〜+5.25V)
消費電流 1.4Ｗ以下
外形寸法(W)×(H)×(D) 40(W) X 40(H) X 21.25(D)図面 40(W) X 40(H) X 20.9(D)図面
光学フィルター IRカットフィルター 無し
レンズマウント CSマウント
外部接続コネクタ USBコネクタ： USB mini-B タイプ
入出力信号コネクタ：SM05B-SRSS-TB (JST) 5pin
重量 約15g
対応OS WindowsXP(SP3〜)、Windows7(SP1以降)、Windows8,8.1、Windows10
全て 32-bit / 64-bit 対応
Linux(一部対応)
動作保証温度 -0℃〜+40℃
保存温度 -30℃〜+65℃
耐振動 20Hz〜200Hz〜20Hz（5分/サイクル）、加速度10G、各方向30分
耐衝撃 加速度70G、6ms（正弦半波）、各方向3回
規格 EMS：EN61000-6-2、EMI：EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応

カメラ設定項目 簡易設定 ･ゲイン（自動，手動）
･シャッタースピード（自動，手動）
･ホワイトバランス（自動，手動）
･回転（左右反転，上下反転，上下左右反転）
･色相、彩度（OFF，設定値）
･ガンマ（OFF，設定値）
･シャープネス（OFF，設定値）
詳細設定 ･ゲイン・シャッター（自動，手動，固定，デジタル）
･ホワイトバランス（自動，手動）
･γ（OFF，設定値）
･シャープネスモード（OFF，設定値）
･COLOR（色相彩度モード設定，色補正行列）
･カラーガンマモード設定（Rガンマ,Gガンマ,Gbガンマ,Bガンマ）
･スキャンモード（通常，1/1パーシャル，1/2パーシャル，1/4パーシャル，任意）
･クロック（通常，1/2，1/4）
･画素フォーマット（BGR24，BGR32）
･色補間方法（線形補間法，最近傍法，3次元補間法，線形補間法偽色軽減）
･回転（左右反転，上下反転，上下左右反転）
･表示モード（GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2）
･トリガー機能設定
専用ソフトウェア(無償)
StCamSWare

詳細説明

 ･プレビュー（ライブ映像再生）開始／停止
･カメラ設定名変更
･カメラ設定
･表示映像サイズ設定（x8,x4,x2,x1,x1/2.x1/4,x1/8）
･画面表示設定（グリッド描画，同心円描画，フレームレート＆時刻，取得フレーム数）
･スナップショット（静止画保存）
･動画保存・測定機能付き描画（直線，長方形，楕円，文字列，角度測定，多角形，垂直線，弧，ベジエー曲線，フリーハンド曲線，十字）
SDK(無償)
ソフトウェア開発キット
StCam_SDK		 ･関数
初期化・画像情報・プレビュー・画像取得・シャッターゲイン制御・ホワイトバランス制御・ガンマ・シャープネス ・色相彩度・色補正行列・鏡像／回転・動画保存・クロック・コールバック関数・設定保存・EEPROM・バージョン情報・その他
･サンプルプログラム
Visual C++6.0，Visual Basic 6.0，Visual C#++.NET 2003，Visual C++.NET 2003,Visual Basic.NET2003
トリガーSDK(無償)
ソフトウェア開発キット
StTrg_SDK		 ･関数
オープンクローズ・カメラ情報・設定情報・スキャンモード・クロック・シャッターゲイン制御・トリガ ・IO端子・タイムアウト・コールバック関数・コールバック関数を使用しない画像取得・転送制御 ・ノイズ軽減処理・ホワイトバランス処理・ガンマ処理・鏡像反転／回転処理・色相彩度／色補正行列処理 ・シャープネス処理・画像保存・画像表示・特定カメラ向け・その他 ･サンプルプログラム
Visual C++6.0，Visual Basic 6.0，Visual C#++.NET 2005，Visual C++.NET 2005,Visual Basic.NET2005

■USBソフトウェア(ダウンロード)
名称 内容 対応OS バージョン 更新日 ファイル
StCamUSBPack ビューアーソフトウェア
(StCamSWare v3.05)
Windowsドライバ
Standard SDK v3.05
Trigger SDK v3.02
Linuxドライバ
LabVIEWドライバ
各種ドキュメント 		Windows XP SP3 以降
Windows Vista
Windows 7
Windows 8, 8.1
Windows 10
全て 32-bit / 64-bit 対応
*Linux 		160325 2016-3-25 ZIP / 70MB

→ダウンロード

  *Linuxドライバについてはお問い合わせください。
■ピンアサイン

本体側面
USBコネクタ
本体背面
入出力信号コネクタ
入出力信号コネクタ
USBコネクタ：USB mini-Bタイプ

入出力信号コネクタ：SM05B-SRSS-TB (JST) 5pin 相当品
 ケーブル側コネクター：SHR-05V-S-B or 相当品

ピン番号 信号名 機能 入出力 電気仕様 初期設定
1 IO_GND IO_OUT用GND − IO GND −
2 IO_VCC IO_OUT用の電源入力 入力 +2.0 to 5.0Vdc −
3 IO_OUT カメラからの出力信号 出力
機能無効
4 IO_IN カメラへの入力信号 入力
機能無効
5 RST カメラリセット信号 入力
機能無効

リセットピンについて: カメラがPC上で認識されなくなった場合,ピン5に五秒間H信号を入力することでUSBケーブルを接続したままでのカメラ再起動が可能です。
■ロックネジ付USBケーブル（オプション）
型番 仕様 長さ 税別価格
CAB-USB-02-MB USB MiniB、カメラ側ロックネジ付き 2ｍ 4,800円
CAB-USB-03-MB USB MiniB、カメラ側ロックネジ付き 3ｍ 5,200円
CAB-USB-05-MB USB MiniB、カメラ側ロックネジ付き 5ｍ 6,200円
◆ご注文はこちらへ→ショップサイト
■CS→C変換アダプター（オプション）
型番 仕様 税別価格
FF-CS-C CSマウントカメラにCマウントレンズを装着する場合に使用 1,000円
◆ご注文はこちらへ→ショップサイト
