OpticalGarden／ USBカメラ／ OMRON SENTECH／ USB3.0シリーズ／ STC-MC(B)E132U3V
USBカメラシリーズ(CMOSタイプ)・USB3 Vision対応
1/1.8インチCMOS130万画素USB3.0カメラ  ハードトリガー対応
STC-MCE132U3V / STC-MBE132U3V
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
■1/1.8インチ130万画素CMOSセンサー搭載
■CMOSセンサー採用で低価格を実現
■USB3.0高画素デジタル出力  USB3 Vision規格へ対応
■外形28mm x 28mmの超小型ケースタイプ
■SXGA(1280×1024)〜VGA(640×480)出力対応
■最大フレームレート60fps(1280×1024)、127fps(640×480)
■レンズマウントにCSマウントを採用(Cマウントへも対応)
■WindowsXP、VISTA、7、8、10 （各32bit/64bit）へ対応
■Linux対応(一部対応)ドライバーをリリース！

Lineup
◆STC-MCE132U3V  （カラー） → ショップサイトへ（価格・注文）
◆STC-MBE132U3V  （モノクロ） → ショップサイトへ（価格・注文）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕　　様
型式 STC-MCE132U3V(カラー) STC-MBE132U3V(白黒）
撮像素子 1/1.8” 1.3Mピクセル カラーCMOS
(e2V:EV76C560ACT-EQV)

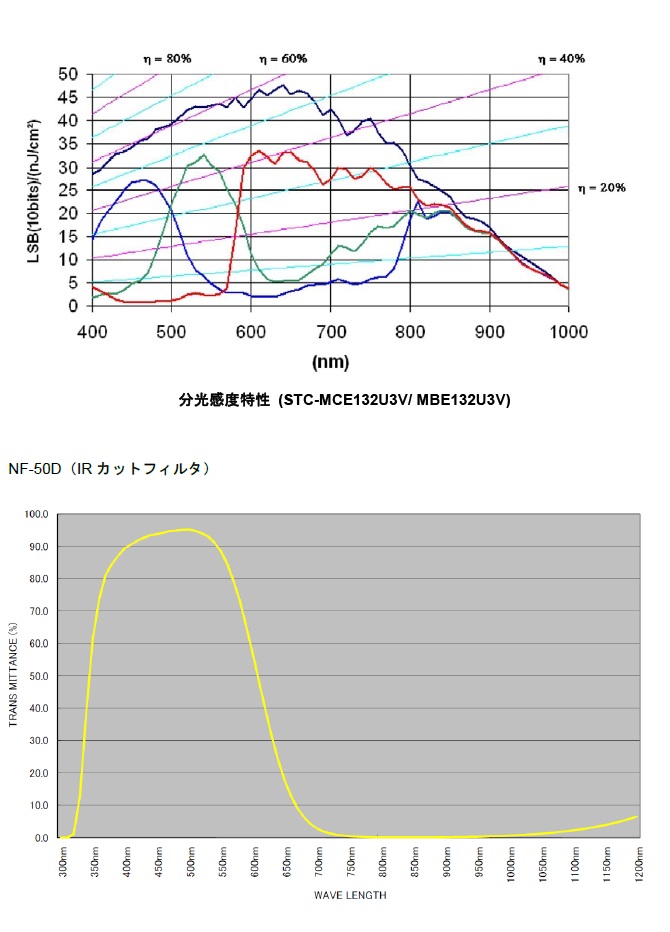

分光分布グラフ		 1/1.8" 1.3Mピクセル モノクロCMOS
(e2V: EV76C560ABT-EQV)
分光分布グラフ
有効画素数 1280 (H) x 1024 (V)
チップサイズ
(撮像エリア)		 6.78(H)mm x 5.43 (V)mm x 8.7 (D)mm
セルサイズ(μm) 5.3 (H) x 5.3 (V) µm
走査方式 プログレッシブ
シャッター方式 ローリングシャッター／グローバル(初期値)
スキャンモード フルスキャン / AOI
最大フレームレート
（フルスキャン時）		 1.3M: 1280 x 1024 : 60fps (Raw8/10 bit),
55fps (RGB8 カラーモデルのみ)
※USB2.0ポート接続時はフレームレートが低下します。
最大フレームレート
（フルスキャン時
ビニング
およびAOI 時）		 XGA(1024x768):80fps (Raw8/10 bit) , 71fps(RGB8 カラーモデル)
VGA(640x480):127fps (Raw8/10 bit) , 106fps(RGB8 カラーモデル)
最小AOI(32x32):1222fps (Raw8/10bit,ローリングシャッタ),
1270fps(Raw8/10bit,グローバルシャッタ)
最小AOI(32x32):416fps (RGB8,ローリングシャッタ),
424fps(RGB8,グローバルシャッタ)
同期方式 内部同期
画素周波数 36.818MHz(通常クロック)/18.409MHz(1/2クロック)/
9.20453(1/4クロック)
映像出力 RGB8, RAW8bit/10bit, RAW8bit/10bit
S/N比(8bit時) Less than 3 digit(Gain 0 dB)
最低被写体照度 28.14lx at F1.2 0.26lx at F1.2
ALC Auto Shutter /Auto Gain（初期値OFF）
電子シャッタ プリセット・フリーランモード: 露光時間 16u秒 〜 0.97秒（フルスキャン時)
プリセット・トリガモード: 露光時間 16u秒 〜 0.97秒（フルスキャン時)
ゲイン アナログ：0〜11.97dB（初期値:0），デジタル：x0.00 〜 x7.98（初期値:x1）
オフセット デジタル:0 〜 255(12bit)（初期値:168）
AOI AOI (水平： 32 〜 1280画素 / 垂直： 32 〜 1024ライン）
（初期値:1280 x 1024）
画像サイズ調整単位： 水平4画素単位 / 垂直4ライン単位
ビニング 水平1/2, 垂直1/2 （初期値:1/1）
※明るさ加算は水平垂直方向とも可能、ただし水平垂直同時設定のみ可能
フレームレートは上がりません
スキッピング 水平 1/2, 1/4, 垂直 1/2, 1/4 （初期値:1/1）
※水平垂直個別に設定可能、フレームレートが上がります
映像反転機能 左右変転 ／ 上下反転 ／ 上下左右反転
画素欠陥補間 最大32点（初期値：ON）
ホワイトバランス オート ／ マニュアル ／ ワンショット -
動作モード フリーラン ／ エッジプリセット・トリガ　／ トリガ
フレームメモリー 1フレームの画像を保証
インターフェース USB 3.0 Super Speed (USB 3.0 Micro B)
IO入出力 2入力／2出力
電 源 USB供給 ：+5V(typ.)（USB規格に準ずる）、2.0W以下

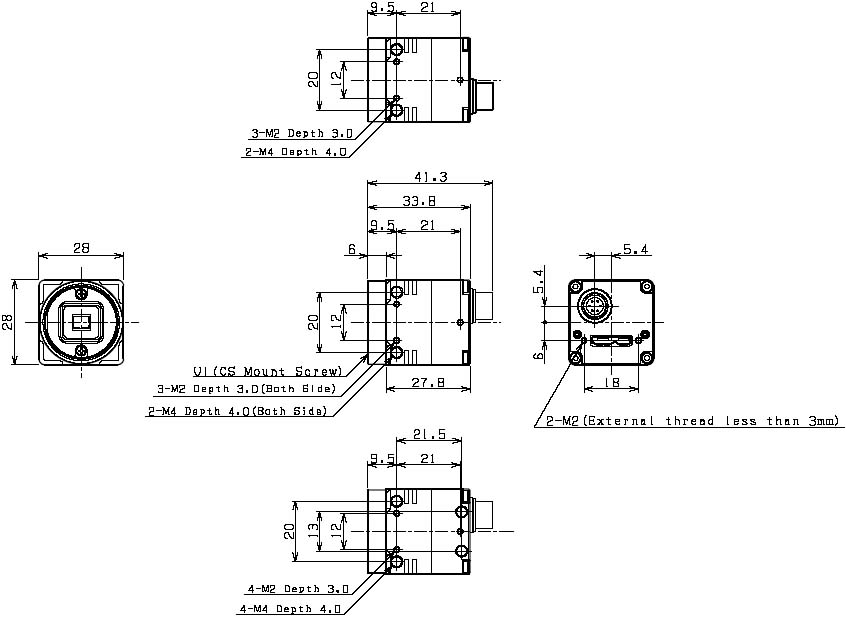

外形寸法 28(W) X 28(H) X 33.8(D)　＊コネクタ含まず　図面
光学フィルター IR Cut Filter 無し
レンズマウント CSマウント
光軸精度 H,V方向位置精度：±0.5mm
H,V方向に対する有効画素面の回転精度：±0.35°
外部接続コネクタ USBコネクタ： USB3.0 MicroBタイプ
入出力信号コネクタ：HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター：HR10A-7P6S(Hirose)を推奨
重量 約38g
動作保証温度 下限：周囲環境温度 -5⁰C 、上限：周囲環境温度 40⁰C以下
又は 筐体上部温度 65⁰C以下
保存温度 -30℃〜+65℃
耐振動 20Hz〜200Hz〜20Hz（5分/サイクル）、加速度10G、各方向30分
耐衝撃 加速度38G、6ms（正弦半波）、各方向3回
規格 TBD
規制化学物質対応 RoHS対応

カメラ設定項目 簡易設定 ･ゲイン（自動，手動）
･シャッタースピード（自動，手動）
･ホワイトバランス（自動，手動）
･回転（左右反転，上下反転，上下左右反転）
･色相、彩度（OFF，設定値）
･ガンマ（OFF，設定値）
･シャープネス（OFF，設定値）
詳細設定 ･ゲイン・シャッター（自動，手動，固定，デジタル）
･ホワイトバランス（自動，手動）
･γ（OFF，設定値）
･シャープネスモード（OFF，設定値）
･COLOR（色相彩度モード設定，色補正行列）
･カラーガンマモード設定（Rガンマ,Gガンマ,Gbガンマ,Bガンマ）
･スキャンモード（通常，1/1パーシャル，1/2パーシャル，1/4パーシャル，任意）
･クロック（通常，1/2，1/4）
･画素フォーマット（BGR24，BGR32）
･色補間方法（線形補間法，最近傍法，3次元補間法，線形補間法偽色軽減）
･回転（左右反転，上下反転，上下左右反転）
･表示モード（GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2）
･トリガー機能設定
専用ソフトウェア(無償)
StCamSWare

詳細説明

 ･プレビュー（ライブ映像再生）開始／停止
･カメラ設定名変更
･カメラ設定
･表示映像サイズ設定（x8,x4,x2,x1,x1/2.x1/4,x1/8）
･画面表示設定（グリッド描画，同心円描画，フレームレート＆時刻，取得フレーム数）
･スナップショット（静止画保存）
･動画保存・測定機能付き描画（直線，長方形，楕円，文字列，角度測定，多角形，垂直線，弧，ベジエー曲線，フリーハンド曲線，十字）
SDK(無償)
ソフトウェア開発キット		 ･開発環境「
Visual Studio 6，Visual Studio 2003，Visual Studio 2005，Visual Studio 2008，Visual Studio 2010，Visual Studio 2012，Visual Studio 2013，Visual Studio 2015，MinGW(Minimalist GNU for Windows)，embarcadero Free C++ Compiler
･サンプルプログラム
Visual C++，Visual C#，Visual Basic，C

■USBソフトウェア(ダウンロード) →ダウンロード
名称 内容 対応OS バージョン 更新日 ファイル
Swntech
SDK
Package		 ビューアーソフトウェア
(StViewer)
Windowsドライバ
Windows SDK v3.05
サンプルプログラム
DirectShowフィルタ
各種ドキュメント 		Windows 7 SP1以降
Windows 8.1
Windows 10
32bit/64bit対応 		Win_v1.1.2 2020-12-1 ZIP /
584MB
Linux SDK
StApi(C++,C)
ビューアーソフトウェア
(StViewer)
サンプルプログラム(C++,C)
各種ドキュメント 		Ubuntu 18.04(64bit)
 Ubuntu
1804-x64
_v1.1.2		 2020-7-28 ZIP /
76.6MB
Ubuntu 18.04
(ARM 64bit)
 Ubuntu
1804-ARM64
_v1.1.2		 2020-7-28 ZIP /
76.4MB
Ubuntu 18.04
(ARM 64bit)
 Raspberry
PiOS_x86
_v1.1.2		 2020-7-28 ZIP /
76.9MB
MacOS SDK
StApi(C++)
StGenTLモジュール
ビューアーソフトウェア
(StViewer)
サンプルプログラム
各種ドキュメント 		MacOSX Sierra
MacOSX High Sierra
MacOSX Catalina 		MacOSX_v1.1.2 2020-7-28 pkg /
136MB
■ピンアサイン
ピン
番号		 信号名 入出力 Low High
1入力信号用
GND(IO_GND)		−0V
2出力2(IO3)OUT0.8V以下+3.3〜+24V
3出力1(IO2)OUT0.8V以下+3.3〜+24V
4入力2(IO1)INPUT0.7V以下+2.5〜+5V
5入力1(IO0)INPUT0.7V以下+2.5〜+5V
6出力信号用電源
IO_VCC		−+3.3to+24Vdc
(A) USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター：HR10A-7P6S
■ロックネジ付USBケーブル（オプション）
型番 仕様 長さ 税別価格
NU3MBASU3S-2m USB3.0 MicroB、カメラ側ロックネジ付 2ｍ 4,800円
NU3MBASU3S-3.5m USB3.0 MicroB、カメラ側ロックネジ付 3.5ｍ 6,400円
NU3MBASU3B-3.5m USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル 3.5ｍ 12,800円
◆ご注文はこちらへ→ショップサイト
■CS→C変換アダプター（オプション）

型番 仕様 税別価格
FF-CS-C CSマウントカメラにCマウントレンズを装着する場合に使用 1,000円
◆ご注文はこちらへ→ショップサイト

■適合レンズ  撮像素子：1/1.8インチ、1.3メガピクセル、5.3μmピクセルピッチ →[視野範囲一覧表]
TAMRON 1/1.8型2メガピクセル 工業用レンズ
1/1.8″〜1/3″ 2メガピクセル 4μmピクセルピッチ Cマウント
TAMRON 2/3型1.3メガピクセル 工業用レンズ
2/3″〜1/3″ 1.3メガピクセル − Cマウント
TAMRON 近赤外対応メガピクセルバリフォーカルレンズ
1/1.8″ メガピクセル 手動 C/CSﾏｳﾝﾄ
