OpticalGarden／ USBカメラ／ OMRON SENTECH／ USB2.0シリーズ／ STC-MC(B)152USB
USBカメラシリーズ(CCDタイプ)
1/2インチCCD140万画素USBカメラ  ハードトリガー対応
STC-MC152USB / STC-MB152USB
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
■1/2インチ140万画素プログレッシブCCD搭載
■USB2.0高画素デジタル出力　1360×1024ピクセル
■外形28mm x 28mmの超小型ケースタイプ
■専用ソフトウェア付属　(トリガー用SDKも用意しております)
■各種モード設定(電子シャッター,AGC,ALC,γ,アパチャー,映像反転)
■ハードトリガー機能(エッジプリセットトリガー･パルス幅トリガー)
■映像出力 8bit / 10bit /12bit
■WindowsXP、VISTA、7、8、10 （各32bit/64bit）へ対応
■Linux対応(一部対応)ドライバーをリリース！

Lineup
◆STC-MC152USB  （カラー） → ショップサイトへ（価格・注文）
◆STC-MB152USB  （モノクロ） → ショップサイトへ（価格・注文）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕　　様
型式 STC-MC152USB(カラー) STC-MB152USB(白黒）
撮像素子 1/2インチSXGA
プログレッシブカラーCCD
ICX205AL

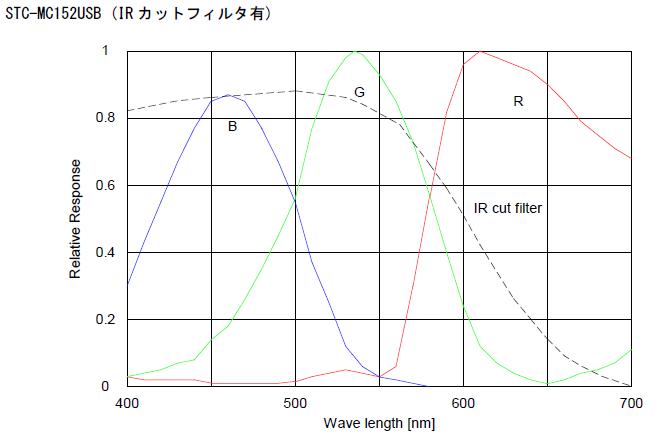

分光分布グラフ		 1/2インチSXGA
プログレッシブ白黒CCD
ICX205AK

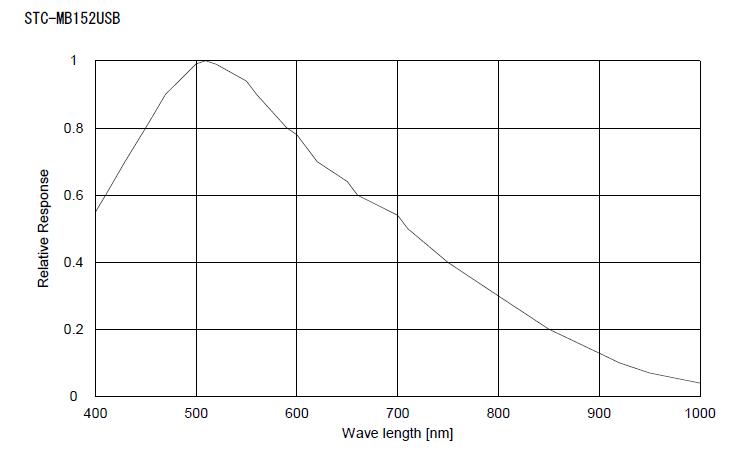

分光分布グラフ
総画素数 1434(H)×1050(V)
有効画素数 1392(H)×1040(V)
チップサイズ（撮像エリア） 6.4(H)mm x 4.8 (V)mm x 8 (D)mm
セルサイズ(μm) 4.65(H)×4.65(V)　μm
撮像方式 プログレッシブ
解像度 フルスキャン：1360(H)×1024(V)
1/2スキャン：1360(H)×476(V)
1/4スキャン：1360(H)×184(V)
パーシャルスキャン フルスキャン、パーシャルスキャン
（1/1、1/2、1/4、任意）		 ビニングスキャン、
パーシャルスキャン
（1/1、1/2、1/4、任意）
ﾌﾚｰﾑﾚｰﾄ
（最大）		 フルスキャン 19.26 fps(通常クロック) / 9.63 fps(1/2クロック)/
4.815 fps(1/4クロック)
1/2スキャン 38.52 fps(通常クロック) / 19.26 fsp(1/2クロック)/
9.63 fps(1/4クロック)
1/4スキャン 77.04 fps(通常クロック)/ 38.52 fps(1/2クロック)/
19.26 fps(1/4クロック)
画素周波数 36.818MHz(通常クロック) / 18.409MHz(1/2クロック) /
9.20453(1/4クロック)
映像出力 8bit / 10bit /12bit
最低被写体照度 18Lux F1.2 0.47Lux F1.2
同期方式 内部同期
電子
シャッター		 機能 オート／マニュアル （ソフトウェア設定）
通常クロック 1/36,818,182 〜 1/22.40 秒
1/2クロック 1/18,409,091 〜 1/11.20 秒
1/4クロック 1/9,204,545 〜 1/5.60 秒
ゲイン オート／マニュアル （ソフトウェア設定）
ガンマ特性 オート／マニュアル （ソフトウェア設定）
ホワイトバランス オート／マニュアル／ワンショット
（ソフトウェア設定）		 -
動作モード フリーラン／エッジプリセット・トリガ／パルス幅トリガ／スタート・ストップトリガ
(トリガ制御：ハードウェア及びソフトウェア）
I/O USB2.0 High Speed USB miniB Type Connector
電 源 USBより供給 ：+5.0V(+4.4〜+5.25V)
消費電流 420 mA以下
外形寸法(W)×(H)×(D) 28(W) X 28(H) X 42(D)　＊コネクタ含まず　図面
光学フィルター IRカットフィルター 無し
レンズマウント Cマウント
外部接続コネクタ USBコネクタ： USB mini-B タイプ
入出力信号コネクタ：HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター：HR10A-7P6S(Hirose)を推奨
重量 約45g
対応OS Windows2000(SP4〜)、WindowsXP(SP2〜)、WindowsVista(32bit/64bit)、
Windows7(32bit/64bit)、Linux(一部対応)
動作保証温度 -0℃〜+40℃
保存温度 -30℃〜+65℃
耐振動 20Hz〜200Hz〜20Hz（5分/サイクル）、加速度10G、各方向30分
耐衝撃 加速度70G、6ms（正弦半波）、各方向3回
規格 EMS：EN61000-6-2、EMI：EN61000-6-3（Class B）
規制化学物質対応 RoHS対応

カメラ設定項目 簡易設定 ･ゲイン（自動，手動）
･シャッタースピード（自動，手動）
･ホワイトバランス（自動，手動）
･回転（左右反転，上下反転，上下左右反転）
･色相、彩度（OFF，設定値）
･ガンマ（OFF，設定値）
･シャープネス（OFF，設定値）
詳細設定 ･ゲイン・シャッター（自動，手動，固定，デジタル）
･ホワイトバランス（自動，手動）
･γ（OFF，設定値）
･シャープネスモード（OFF，設定値）
･COLOR（色相彩度モード設定，色補正行列）
･カラーガンマモード設定（Rガンマ,Gガンマ,Gbガンマ,Bガンマ）
･スキャンモード（通常，1/1パーシャル，1/2パーシャル，1/4パーシャル，任意）
･クロック（通常，1/2，1/4）
･画素フォーマット（BGR24，BGR32）
･色補間方法（線形補間法，最近傍法，3次元補間法，線形補間法偽色軽減）
･回転（左右反転，上下反転，上下左右反転）
･表示モード（GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2）
･トリガー機能設定
専用ソフトウェア(無償)
StCamSWare

詳細説明

 ･プレビュー（ライブ映像再生）開始／停止
･カメラ設定名変更
･カメラ設定
･表示映像サイズ設定（x8,x4,x2,x1,x1/2.x1/4,x1/8）
･画面表示設定（グリッド描画，同心円描画，フレームレート＆時刻，取得フレーム数）
･スナップショット（静止画保存）
･動画保存・測定機能付き描画（直線，長方形，楕円，文字列，角度測定，多角形，垂直線，弧，ベジエー曲線，フリーハンド曲線，十字）
SDK(無償)
ソフトウェア開発キット
StCam_SDK		 ･関数
初期化・画像情報・プレビュー・画像取得・シャッターゲイン制御・ホワイトバランス制御・ガンマ・シャープネス ・色相彩度・色補正行列・鏡像／回転・動画保存・クロック・コールバック関数・設定保存・EEPROM・バージョン情報・その他
･サンプルプログラム
Visual C++6.0，Visual Basic 6.0，Visual C#++.NET 2003，Visual C++.NET 2003,Visual Basic.NET2003
トリガーSDK(無償)
ソフトウェア開発キット
StTrg_SDK		 ･関数
オープンクローズ・カメラ情報・設定情報・スキャンモード・クロック・シャッターゲイン制御・トリガ ・IO端子・タイムアウト・コールバック関数・コールバック関数を使用しない画像取得・転送制御 ・ノイズ軽減処理・ホワイトバランス処理・ガンマ処理・鏡像反転／回転処理・色相彩度／色補正行列処理 ・シャープネス処理・画像保存・画像表示・特定カメラ向け・その他 ･サンプルプログラム
Visual C++6.0，Visual Basic 6.0，Visual C#++.NET 2005，Visual C++.NET 2005,Visual Basic.NET2005

■USBソフトウェア(ダウンロード)
名称 内容 対応OS バージョン 更新日 ファイル
StCamUSBPack ビューアーソフトウェア
(StCamSWare v3.05)
Windowsドライバ
Standard SDK v3.05
Trigger SDK v3.02
Linuxドライバ
LabVIEWドライバ
各種ドキュメント 		Windows XP SP3 以降
Windows Vista
Windows 7
Windows 8, 8.1
Windows 10
全て 32-bit / 64-bit 対応
*Linux 		160325 2016-3-25 ZIP / 70MB

→ダウンロード

  *Linuxドライバについてはお問い合わせください。
■ピンアサイン
ピン
番号		 信号名 入出力 仕様 初期設定
1入力信号用
GND		−IO GND−
2出力2OUTOpt. Isolated機能無効
3出力1OUTOpt. Isolated機能無効
4入力2INPUTOpt. Isolated機能無効
5入力1INPUTOpt. Isolated機能無効
6入力信号用
電源入力		−IO VCC
+3 to +26.4Vdc		−
(A) USB ミニB USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB
(ヒロセ電機)
   ケーブル側コネクター：HR10A-7P6S
■ロックネジ付USBケーブル（オプション）
型番 仕様 長さ 税別価格
CAB-USB-02-MB USB MiniB、カメラ側ロックネジ付き 2ｍ 4,800円
CAB-USB-03-MB USB MiniB、カメラ側ロックネジ付き 3ｍ 5,200円
CAB-USB-05-MB USB MiniB、カメラ側ロックネジ付き 5ｍ 6,200円
◆ご注文はこちらへ→ショップサイト
■適合レンズ  撮像素子：1/2インチ以上、メガピクセル対応：140万画素以上 →[視野範囲一覧表]
オススメ！ 2メガピクセル対応超高性能工業用単焦点レンズシリーズ  f=6mm/8mm/12mm/16mm/25mm/50mm
オススメ！ 工業用6メガピクセル対応単焦点レンズ  f=6mm/8mm/12mm/16mm/25mm/35mm/50mm
オススメ！ メガピクセル対応バリフォーカルレンズシリーズ  f=4-12mm  ※f=2.4-6mm/f=3-8mm/ f=5-50mmはNG
オススメ！ 近赤外対応メガピクセル・バリフォーカルレンズシリーズ  f=4-13mm  ※f=2.8-8mmはNG
●お問合せはこちらへ→
