OpticalGarden／ USBカメラ／ OMRON SENTECH／ USB3.0シリーズ／ ピンアサイン・入出力信号
USBカメラシリーズ(CMOSタイプ)
ピンアサイン・入出力信号
STC-MCS241U3V  / STC-MBS241U3V / STC-MCS231U3V  / STC-MBS231U3V
■ピンアサイン
(A) USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター：HR10A-7P6S

*CAM_RESET,GPIO0,GPIO1,GPIO2に印加可能な最大定格電圧は24Vとなります。
*N.C.端子は電気的にOPENとして使用してください。

ピン
番号		 信号名 機能 入出力 Low電圧 High電圧 入出力電流 参考
回路
1 IO_GND 入力信号用GND −

− −
2 GPIO2 汎用入出力 IN +1.00V以下 +3.00〜+24V 4μA(typ.) 2
OUT 0〜+2.20V(*1) +3.00〜+24V(*2) 15mA(Max.)(*3) 3，4
3 GPIO1 汎用入出力 IN +1.00V以下 +3.00〜+24V 4μA(typ.) 2
OUT 0〜+2.20V(*1) +3.00〜+24V(*2) 15mA(Max.)(*3) 3，4
4 GPIO0 汎用入出力 IN +1.00V以下 +3.00〜+24V 4μA(typ.) 2
OUT 0〜+2.20V(*1) +3.00〜+24V(*2) 15mA(Max.)(*3) 3，4
5 CAM_RESET カメラハードリセット入力 IN +0.80V以下 +3.00〜+24V 4μA(typ.)(*4) 1
6 N.C. 未使用 − − − −

*1: 15mの負荷に対しLowレベル電圧を出力する場合の値。 Low電圧出力時にIO端子への流入電流が大きい場合、内部抵抗により生じる電圧により出力電圧が高くなりますので実使用環境にて十分ご評価下さい。
*2: IOを出力として使用する際に、IOに対し外部で構成した回路を接続する場合に印加できる電圧の最大値。測定回路4のVCCextに相当。
*3: IOを出力として使用する際に、IOに対し外部で構成した回路を接続する場合は、IO端子に流れる電流は15mA以内として下さい。
*4: 入力回路にHigh電圧を入力した時の電流値。

※参考回路、入出力特性等についてはお問合せ下さい。（詳しい資料を用意しております）

■入出力回路初期設定
ピン番号 信号名 初期設定
IN/OUT 設定
2 GPIO2 IN 端子設定無効
3 GPIO1 IN 端子設定無効
4 GPIO0 IN 端子設定無効
■入力信号
機能番号 機能名 極性
1) 無効 (Default) −
2) 汎用入力 −
3) トリガ入力 正 or 負
1) 無効
信号を入力しない場合に設定します。
2) 汎用入力
HighレベルまたはLowレベルの信号を入力します。入力した信号はソフトウェア上で確認できます。
3) トリガ入力
エッジプリセット時のトリガ時のスタートトリガに使用します。
入力信号回路例
CAM_RESET (参考回路1)
この回路では、5 秒間GND に落とすとカメラはリセットします。

初期設定はハードウェアリセット OFF ですので ON に設定する必要があります。

汎用入力 (参考回路2)

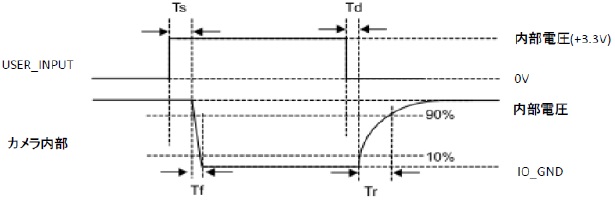

入力応答特性
CAM_RESET (参考回路1), 汎用入力 (参考回路2) における応答特性の参考値を以下に示します。
Td 0.07 μ秒
Tr 0.06 μ秒
Ts 4.87 μ秒
Tf 1.67 μ秒
入力信号は
正極性の場合: Ts + Tf 以上
負極性の場合: Td + Tr 以上
のパルス幅が必要です。
■出力信号
機能番号 機能名 極性
1) 無効 (Default) −
2) 汎用出力 −
3) トリガ出力(設定期間) 正 or 負
4) トリガ出力（スルー） 正 or 負
5) 露光終了 正 or 負
6) CCD吐き出し終了） 正 or 負
7) ストロボ出力（設定期間） 正 or 負
8) ストロボ出力（露光期間） 正 or 負
9) トリガ有効期間 正 or 負
10) 転送完了出力 正 or 負
1) 無効
信号を入力しない場合に設定します。
2) 汎用出力
ソフトウェア上で設定したHighレベルまたはLowレベルの信号を出力します。
3) トリガ出力
トリガ入力信号に出力パルス遅延時間と出力パルス幅を付加した信号を出力します。
4) トリガ出力（スルー）
トリガ入力信号をそのまま出力します（若干の内部遅延有）。
5) 露光終了
露光終了時に出力パルス遅延時間と出力パルス幅を付加した信号を出力します。
6) CCD吐き出し終了
CCD吐き出し終了時に出力パルス遅延時間と出力パルス幅を付加した信号を出力します。
7) ストロボ出力（設定期間）
実際の露光期間= 出力信号パルス幅+ 最小露光時間22μsec
8) トストロボ出力（露光期間）
トリガ入力信号に出力パルス遅延時間と出力パルス幅を付加した信号を出力します。
9) トリガ有効期間
正極性の場合、Highの時にトリガ受付可能であることを示す信号です。露光開始から映像出力終了までLowになります。負極性の場合、Lowの時にトリガ受付可能であることを示す信号です。露光開始から映像出力終了までHighになります。
10) 転送完了出力
カメラから画像1フレームの転送完了時に出力パルス遅延時間と出力パルス幅を付加した信号を出力します。
出力信号回路例
汎用出力 (参考回路3)

汎用出力 (参考回路4)

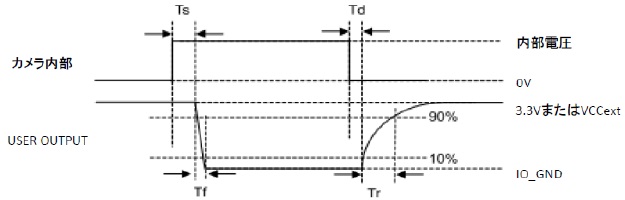

出力応答特性
汎用出力 (参考回路3), 汎用出力 (参考回路4) における応答特性の参考値を以下に示します。
ソフトウェアにてパルス幅の設定が可能です。
パルス幅の設定に出力回路の応答特性は含まれていませんので、以下の応答タイミングを参照の上、 十分に余裕を持った設定として下さい。

 VCCext
OPEN(※1) 5V(※2) 12V(※2) 24V(※2)
Td 1.82 μ秒 1.72 μ秒 1.77 μ秒 1.72 μ秒
Tr 8.58 μ秒 0.97 μ秒 0.91 μ秒 0.89 μ秒
Ts 0.11 μ秒 0.12 μ秒 0.14 μ秒 0.15 μ秒
Tf 0.10 μ秒 0.13 μ秒 0.23 μ秒 0.36 μ秒
(※1)：測定回路3。内部の電源3.3 V に対し測定を実施しています。
(※2)：測定回路4。
