OpticalGarden／ USBカメラ／ XIMEA／ xiQシリーズ／ MQ042MG-CM(-CS) モノクロ
1インチCMOS400万画素USB3.0モノクロカメラ
Ximea xiQシリーズ
MQ042MG-CM / MQ042MG-CM-CS

USB3 Vision 対応
■ 超高速90fps
■ グローバルシャッターCMOS
■ 1枚基板設計
■ 小型軽量・低消費電力・低価格
■1インチCMOS400万画素
2048×2048ixel、モノクロCMOSカメラ
■USB3/USB3 Vision 最大フレームレート90fps
転送最大5Gbit/sのUSB3.0インターフェース により、高速フレームレートを実現
■超小型・超軽量・低消費電力
外寸法：W26.4×H26.4×D30.2mm　重量31.8g　消費電力1.75W
■様々な機能を搭載
ROI(部分読出)、サンプリング、ビンニング、シューティング補正等

Lineup
◆MQ042MG-CM（Cマウント） → 価格は、お問合せ下さい

◆MQ042MG-CM-CS（CSマウント） → 価格は、お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕 様
型番 MQ042MG-CM MQ042MG-CM-CS
インターフェース USB3/USB3 Vision
センサー 1″(対角15.9) CMOSIS CMV4000
→分光分布図
シャッター方式 グローバルシャッター
解像度（H×V） 2048pixel×2048pixel
ピクセルサイズ（H×V） 5.5µm×5.5µm
有効撮像面積（H×V） 11.27mm×11.27mm
ダイナミックレンジ >60dB
フレームレート最大 90fps
出力フォーマット RAW8/10bit
シャッタースピード 26µ-10 s
レンズマウント Cマウント CSマウント
寸法(W×H×D) 26.4mmｘ26.4mmｘ30.2mm
(突起部を含みません)		 26.4mmｘ26.4mmｘ25.2mm
(突起部を含みません)
重量 32.1 g 28.1 g
消費電力 1.75 W以下
最適動作温度 +10℃ 〜 +25℃
周囲温度 0℃ 〜 +50℃
保管温度 -25℃ 〜 +60℃
相対湿度 80%RH(結露しないこと)
対応OS Windows 7 SP1 (x86 and x64), Linux Ubuntu, MacOS 10.8 等
推奨画像ボード 2xUSB3.0ポート PCIex1アダプタ／4xUSB3.0ポート PCIex4アダプタ
電 源 DC5V（給電用コネクタ形状：USB Mini-B）
ACアダプター：AC電源入力100V〜240V 50Hz／60Hz
付属品 xiViewerソフト(評価・デモ用)、xiAPI(SDK)
オプション（別売） USB3.0ケーブル(CBL-U3-3MO)、トリガーケーブル、カメラ固定用アダプタ
価格 要問合せ 要問合せ
■各部の名称と機能
■Digital I/O

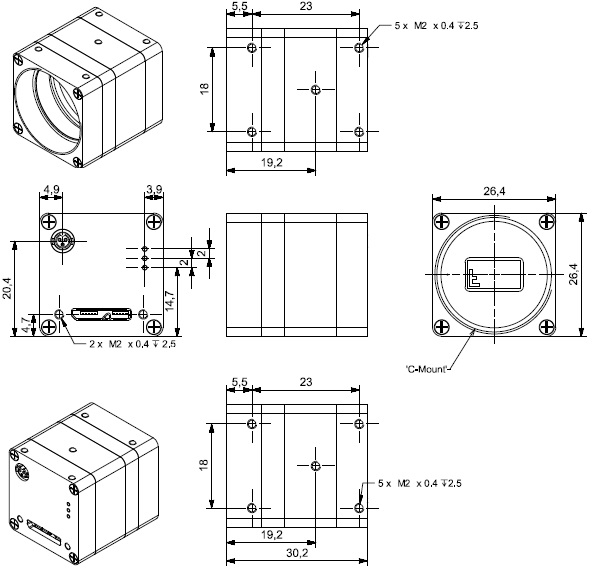

■図  面（MQ042MG-CM）

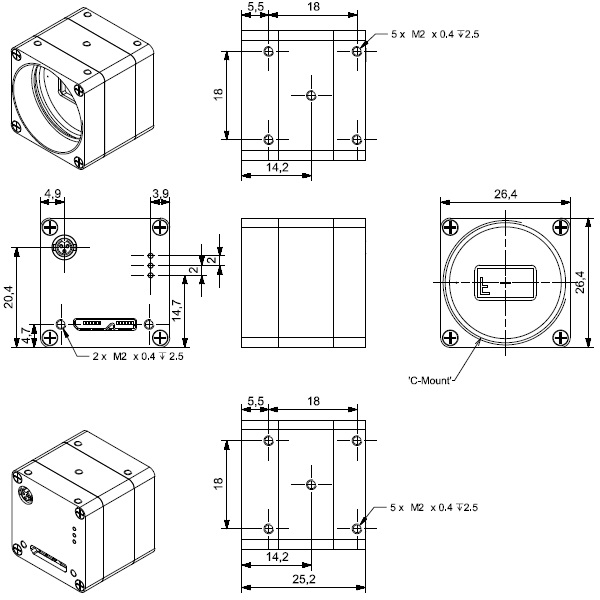

■図  面（MQ042MG-CM-CS）
■適合レンズ→条件：イメージャー：1インチ、4メガピクセル、5.5μmピクセルピッチ
SPACECOM 1型 メガピクセルレンズ
1″〜1/3″ 3-10ﾒｶﾞﾋﾟｸｾﾙ − Cマウント
VS Technology 1型 4〜9メガピクセル対応レンズ
1″ 4-9ﾒｶﾞﾋﾟｸｾﾙ − Cマウント
