OpticalGarden／ USBカメラ／ OMRON SENTECH／ USB3.0シリーズ／ STC-MC(B)S70BU3V
USBカメラシリーズ(CMOSタイプ)・USB3 Vision対応
1.1インチCMOS710万画素USBカメラ  ハードトリガー対応
STC-MCS70BU3V / STC-MBS70BU3V
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
■1.1インチ710万画素CMOSセンサー搭載（SONY：IMX428）
■CMOSセンサー採用で低価格を実現
■USB3.0高画素デジタル出力  USB3 Vision規格へ対応
■外形35mm x 35mmの小型ケースタイプ
■解像度3216×2208出力対応
■フレームレート51.2 fps
■Windows7 SP1以降、8.1、10 （各32bit/64bit）へ対応
■Linux対応(一部対応)ドライバーをリリース！

Lineup
◆STC-MCS70BU3V  （カラー） → お問合せ下さい
◆STC-MBS70BU3V  （モノクロ） → お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕　　様
型式 STC-MCS70BU3V(カラー) STC-MBS70BU3V(白黒）
撮像素子 1.1″7.1Mピクセル カラーCMOS
(SONY: IMX428)

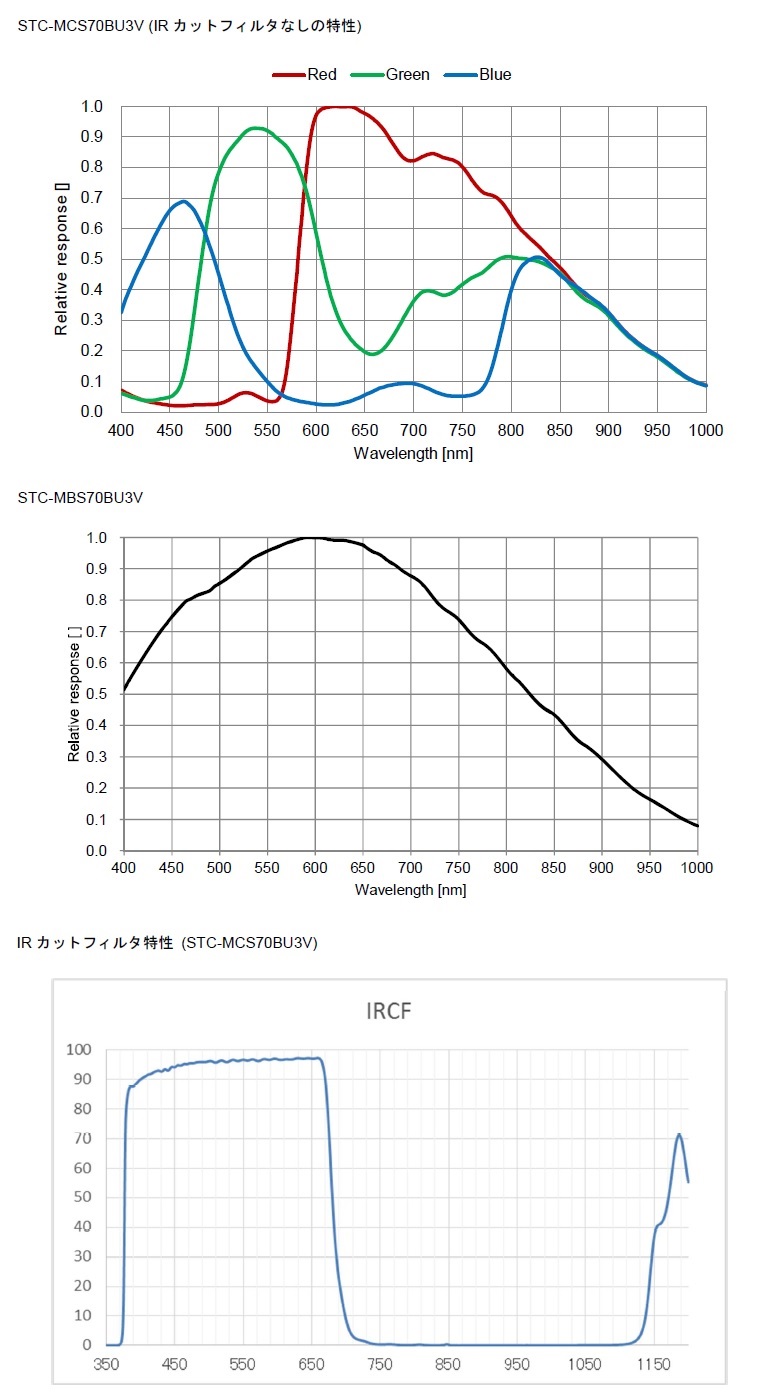

→分光分布グラフ		 1.1″7.1Mピクセル モノクロCMOS
(SONY: IMX428)
→分光分布グラフ
シャッター方式 グローバル
有効画素数 3,216(H) x 2.208(V)
セルサイズ／撮像エリア 4.5 (H)µm x 4.5 (V)µm／14.472 (H)mm x 9.936 (V)mm
ﾌﾚｰﾑﾚｰﾄ
ﾌﾙ解像度時		 8bits 51.2 fps ＠3.216×2,208
10bits 26.3 fps ＠3.216×2,208
10bits Packed 40.4 fps ＠3.216×2,208
12bits 26.3 fps ＠3.216×2,208
12bits Packed 35.7 fps ＠3.216×2,208
ﾌﾚｰﾑﾚｰﾄ
ビニング時		 8bits 100.0 fps ＠1,608×1,104(2X2ビンニング）
190.8 fbs＠804×552（4X4ビンニング）
10bits 51.4 fps ＠1,608×1,104(2X2ビンニング）
98.0 fbs＠804×552（4X4ビンニング）
10bits Packed 79.0 fps ＠1,608×1,104(2X2ビンニング）
150.7 fbs＠804×552（4X4ビンニング）
12bits 51.4 fps ＠1,608×1,104(2X2ビンニング）
98.0 fbs＠804×552（4X4ビンニング）
12bits Packed 69.7 fps ＠1,608×1,104(2X2ビンニング）
133.0 fbs＠804×552（4X4ビンニング）
ADC ビット幅 12bits
映像出力フォーマット 8bits / 10bits / 12bits 出力
(10bits Packed / 12bits Packed 対応)
ノイズレベル 8bits ≤ 3 digits (Gain 0 dB)
10bits/10bits Packed ≤ 12 digits (Gain 0 dB)
12bits/12bits Packed ≤ 48 digits (Gain 0 dB)
感度 1,100 Lux 460 Lux
露光時間 8bits 出力 1 μ秒 〜 16.777 秒（初期値: 19,036 μ秒)
10bits/10bits Packed
12bits/12bits Packed
ゲイン アナログゲイン 0dB 〜 19.2dB（初期値：0dB）
デジタルゲイン 1 〜 2倍（初期値：1倍）
黒レベル 8bits 0 〜 31 digits
10bits/10bits Packed 0 〜 127 digits
12bits/12bits Packed 0 〜 511 digits
ホワイトバランスゲイン 0 (黒レベル相当) 〜 3.99 倍
(初期値: 1 倍)		 なし
ROI 水平：16〜3,216画素 / 垂直： 16〜2,208ライン（初期値:3,216 x 2,208）
画像サイズ調整単位： 水平 8画素 / 垂直 8ライン
画像オフセット調整単位： 水平 8画素 / 垂直 8ライン
マルチROI 非対応
ガンマ ガンマテーブル: 0.1 〜 4.0 (初期値: 1.0)
ビニング 非対応 2×2、4×4（水平、平均、垂直、加算）
デシメーション 非対応
映像反転機能 左右反転 / 上下反転 / 上下左右反転 / Off
FFC機能 対応
画素欠陥補正 最大1,080点
自動画質制御 自動露光 対応
自動ゲイン (AGC) 対応
オートホワイトバランス 対応 −
動作モード エッジプリセット・トリガ/パルス幅トリガ/スタート・ストップトリガ/フリーラン
ユーザ設定保存 対応
通信機能 USB3.0バス経由
インターフェース USB3.0 Super speed (USB3.0 Micro B)
プロトコル USB3 Vision® 1.0.1、GenICam Standard Version2.0(SFNC2.2,PFNC2.0)準拠
入出力信号端子 3 GPIO, 1カメラハードリセット
電 源 入力電圧 +5 V (USB 規格に準ずる) / +8.0 〜 +24 V (電源・入出力信号コネクタ)
外部電源推奨
消費電力 最大：5.9 W

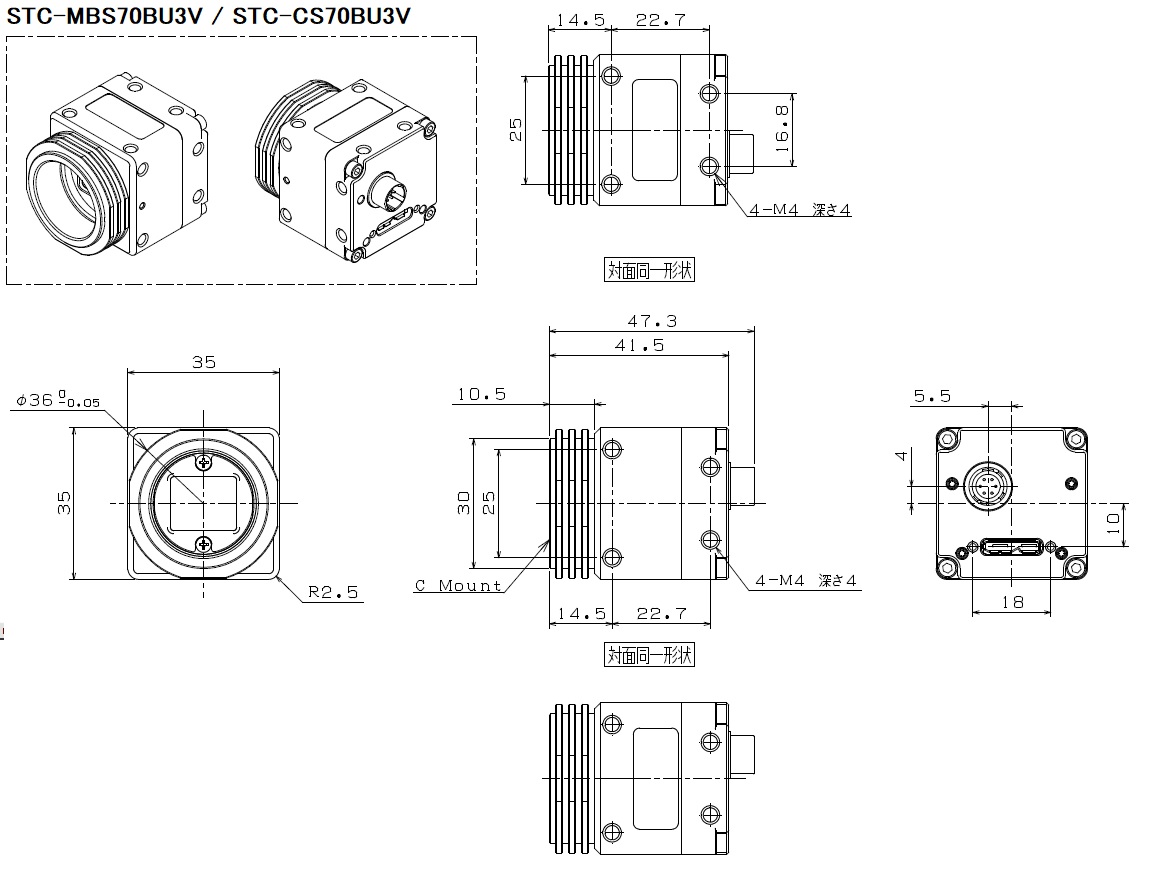

外形寸法 C-マウント: 35 (W) x 35 (H) x 41.5 (D) mm *コネクタ含まず→図面
光学フィルター IR Cut Filter 無し
レンズマウント Cマウント　※推奨レンズ: F2.8 以上(CLOSE側)
光軸精度 H,V方向位置精度：±0.3mm
H, V方向に対する有効画素面の回転精度: ±1.5°
材質 アルミニウム合金 (AC)
外部接続コネクタ USBコネクタ： USB3.0 MicroBタイプ
入出力信号コネクタ：HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター：HR10A-7P-6S(Hirose)を推奨
カメラ取り付け M4 取り付けネジ穴 (上下面及び両側面に各4 個)
重量 約78g
動作温度
／湿度		 下限 周囲環境温度: 0 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと)
上限 周囲環境温度: +40 ℃,周辺環境湿度: 20 〜 85 %RH (結露なきこと)
筐体温度: +63 ℃
保存温度 / 湿度 周囲環境温度 -25 〜+70℃, 周囲環境湿度20 〜 85%
耐振動 20 Hz 〜 200 Hz 〜 20 Hz （5分 / サイクル）, 加速度10G, 各方向30分
耐衝撃 加速度38 G, 6 ms （正弦半波）,XYZ 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応

カメラ設定項目 簡易設定 ･ゲイン（自動，手動）
･シャッタースピード（自動，手動）
･ホワイトバランス（自動，手動）
･回転（左右反転，上下反転，上下左右反転）
･色相、彩度（OFF，設定値）
･ガンマ（OFF，設定値）
･シャープネス（OFF，設定値）
詳細設定 ･ゲイン・シャッター（自動，手動，固定，デジタル）
･ホワイトバランス（自動，手動）
･γ（OFF，設定値）
･シャープネスモード（OFF，設定値）
･COLOR（色相彩度モード設定，色補正行列）
･カラーガンマモード設定（Rガンマ,Gガンマ,Gbガンマ,Bガンマ）
･スキャンモード（通常，1/1パーシャル，1/2パーシャル，1/4パーシャル，任意）
･クロック（通常，1/2，1/4）
･画素フォーマット（BGR24，BGR32）
･色補間方法（線形補間法，最近傍法，3次元補間法，線形補間法偽色軽減）
･回転（左右反転，上下反転，上下左右反転）
･表示モード（GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2）
･トリガー機能設定
専用ソフトウェア(無償)
StCamSWare

詳細説明

 ･プレビュー（ライブ映像再生）開始／停止
･カメラ設定名変更
･カメラ設定
･表示映像サイズ設定（x8,x4,x2,x1,x1/2.x1/4,x1/8）
･画面表示設定（グリッド描画，同心円描画，フレームレート＆時刻，取得フレーム数）
･スナップショット（静止画保存）
･動画保存・測定機能付き描画（直線，長方形，楕円，文字列，角度測定，多角形，垂直線，弧，ベジエー曲線，フリーハンド曲線，十字）
SDK(無償)
ソフトウェア開発キット		 ･開発環境「
Visual Studio 6，Visual Studio 2003，Visual Studio 2005，Visual Studio 2008，Visual Studio 2010，Visual Studio 2012，Visual Studio 2013，Visual Studio 2015，MinGW(Minimalist GNU for Windows)，embarcadero Free C++ Compiler
･サンプルプログラム
Visual C++，Visual C#，Visual Basic，C

■USBソフトウェア(ダウンロード) →ダウンロード
名称 内容 対応OS バージョン 更新日 ファイル
Swntech
SDK
Package		 ビューアーソフトウェア
(StViewer)
Windowsドライバ
Windows SDK v3.05
サンプルプログラム
DirectShowフィルタ
各種ドキュメント 		Windows 7 SP1以降
Windows 8.1
Windows 10
32bit/64bit対応 		Win_v1.1.2 2020-12-1 ZIP /
584MB
Linux SDK
StApi(C++,C)
ビューアーソフトウェア
(StViewer)
サンプルプログラム(C++,C)
各種ドキュメント 		Ubuntu 18.04(64bit)
 Ubuntu
1804-x64
_v1.1.2		 2020-7-28 ZIP /
76.6MB
Ubuntu 18.04
(ARM 64bit)
 Ubuntu
1804-ARM64
_v1.1.2		 2020-7-28 ZIP /
76.4MB
Ubuntu 18.04
(ARM 64bit)
 Raspberry
PiOS_x86
_v1.1.2		 2020-7-28 ZIP /
76.9MB
MacOS SDK
StApi(C++)
StGenTLモジュール
ビューアーソフトウェア
(StViewer)
サンプルプログラム
各種ドキュメント 		MacOSX Sierra
MacOSX High Sierra
MacOSX Catalina 		MacOSX_v1.1.2 2020-7-28 pkg /
136MB
■ピンアサイン
(A) USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター：HR10A-7P6S

*CAM_RESET,GPIO0,GPIO1,GPIO2に印加可能な最大定格電圧は24Vとなります。
*N.C.端子は電気的にOPENとして使用してください。

ピンアサイン・入出力信号　詳細
■ロックネジ付USBケーブル（オプション）
型番 仕様 長さ 税別価格
NU3MBASU3S-2m USB3.0 MicroB、カメラ側ロックネジ付 2ｍ 4,800円
NU3MBASU3S-3.5m USB3.0 MicroB、カメラ側ロックネジ付 3.5ｍ 6,400円
NU3MBASU3B-3.5m USB3.0 MicroB、カメラ側ロックネジ付、
ロボットケーブル		 3.5ｍ 12,800円
◆ご注文はこちらへ→ショップサイト
■適合レンズ条件  イメージャー：1.1インチ、7.1メガピクセル、4.5μmピクセルピッチ
TAMRON 1.1型24メガピクセル マシンビジョンレンズ
1.1″〜1/2″ 24メガピクセル 2.5μmピクセルピッチ Cマウント
VS Technology 1.1型 12メガピクセル対応レンズ VS-HV
1.1″ 12メガピクセル 3.45μmピクセルピッチ Cマウント
AZURE 1.1型 12メガピクセル対応マシンビジョンレンズ
1.1″〜1/2″ 12メガピクセル 3.45µmピクセルピッチ Cマウント
FUJINON 1.1型23メガピクセルレンズCF-ZA-1Sシリーズ
1.1″ 23メガ相当 2.5µmピクセルピッチ Cマウント
RICOH 1.1型9メガピクセルレンズ
1.1″〜1/3″ 9メガピクセル − Cマウント
VS Technology 1.1型 12メガピクセル対応レンズ VS-HV
1.1″ 12メガピクセル 3.45μmピクセルピッチ Cマウント
