OpticalGarden／ USBカメラ／ OMRON SENTECH／ USB3.0シリーズ／ STC-MC(B)S510U3V
USBカメラシリーズ(CMOSタイプ)・USB3 Vision対応
2/3インチCMOS500万画素USB3.0カメラ  ハードトリガー対応
STC-MCS510U3V / STC-MBS510U3V
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
■2/3インチ510万画素CMOSセンサー搭載
■CMOSセンサー採用で低価格を実現
■USB3.0高画素デジタル出力  USB3 Vision規格へ対応
■外形28mm x 28mmの超小型ケースタイプ
■解像度2448×2048Pixel出力対応
■高速フレームレート 75.7 fps(8bit), 37.6 fps (10bit), 37.6 fps(12bit)
■WindowsXP、VISTA、7、8、10 （各32bit/64bit）へ対応
■Linux対応(一部対応)ドライバーをリリース！

Lineup
◆STC-MCS510U3V  （カラー） → ショップサイトへ（価格・注文）
◆STC-MBS510U3V  （モノクロ） → ショップサイトへ（価格・注文）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕　　様
型式 STC-MCS510U3V(カラー) STC-MBS510U3V(白黒）
撮像素子 2/3″5.1Mピクセル カラーCMOS
(SONY:IMX250LQR-C)

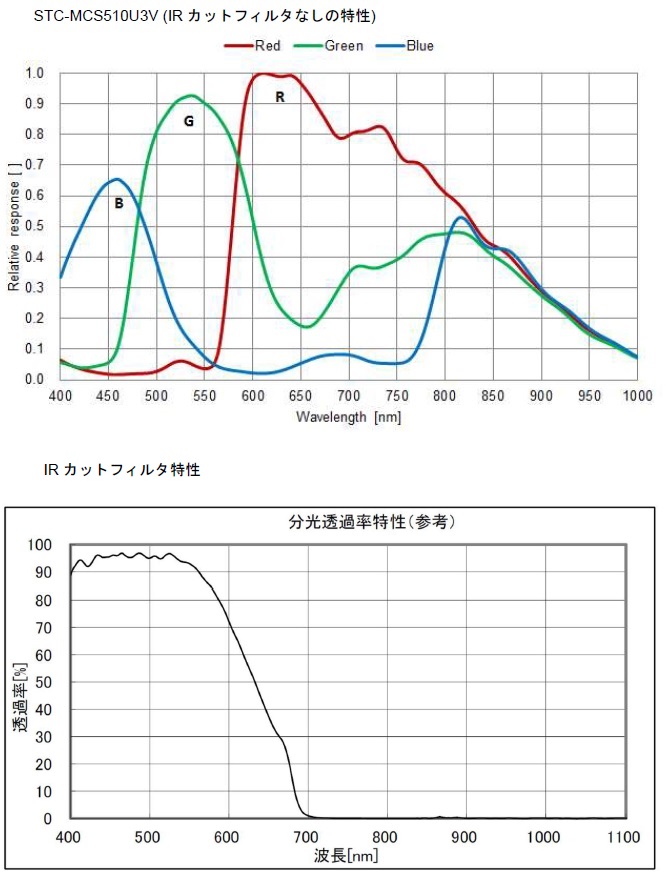

分光分布グラフ		 2/3″5.1Mピクセル モノクロCMOS
(SONY:IMX250LLR-C)

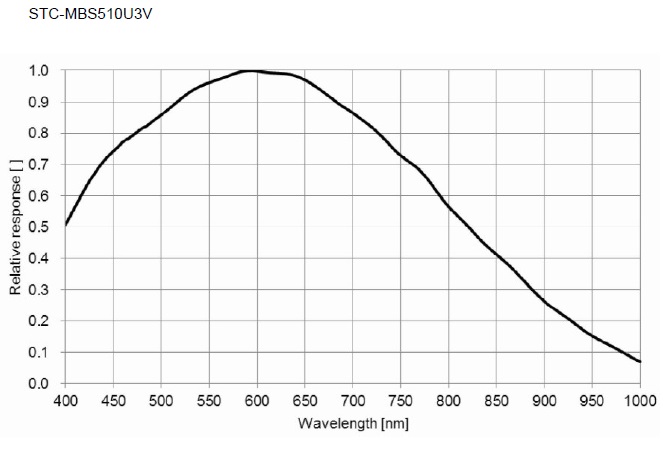

分光分布グラフ
シャッター方式 グローバル
有効画素数 2448 (H) x 2048 (V)
セルサイズ／撮像エリア 3.45 (H)µm x 3.45 (V)µm／8.44 (H)mmx 7.06 (V)mm
同期方式 フリーラン、外部トリガー(ハード、ソフト)
最大フレームレート
（フルスキャン時）		 75.7 fps(8bit)、37.6 fps(10bit)、58.3 fps(10bit Packed出力時)
37.6 fps(12bit出力時)、50.9 fps(12bit Packed出力時)
ADCビット幅 10bit / 12bit
映像出力フォーマット 8/10/12 bit 出力
(10bit, 12bitはPackedにも対応)		 8/10/12 bit出力
(10bit, 12bitはPackedにも対応)
ノイズ レベル 8bit出力時:≤ 3 LSBs (Gain 0 dB)
10bit / 10bitPacked出力時：≤ 12 LSBs (Gain 0 dB)
12bit / 12bitPacked出力時：≤ 48 LSBs (Gain 0 dB)
最低被写体照度 1240 Lux (Typical) 550 Lux (Typical)
露光 時間 8bit出力時：20.1μ秒 ～ 26 秒
10bit出力時：26.5μ秒 ～ 53 秒、 10bit Packed出力時：22.0μ秒 ～ 34 秒
12bit出力時：26.5μ秒 ～ 53 秒、 12bit Packed出力時：23.2μ秒 ～ 39 秒
ゲイン アナログ：0 to 24 dB，デジタル：0 to 6 dB
黒レベル 8bit出力時：0 to 31
10bit / 10bitPacked出力時：0 to 127
12bit / 12bitPacked出力時：0 to 511
White Balanceゲイン -40dB to 12dB 非対応
ROI (AOI) 水平：64 ～ 2448 (Packed時2432) / 垂直：32 ～ 2048
画像サイズ調整単位：水平16 画素 (Packed時64画素) / 垂直4 ライン
画像オフセット調整単位：水平4 画素 / 垂直4 ライン
Multi ROI 16領域 (水平 4領域 × 垂直 4領域)
ガンマ ガンマテーブル：0.1～4.0
ビニング カラー非対応 x2 水平・垂直 個別設定可能
(水平は平均, 垂直は加算)
デシメーション x2 水平・垂直 個別設定可能
映像反転機能 左右反転 / 上下反転 / 上下左右反転 / Off
画素欠陥補間 最大64点
Auto画質 Auto Exposure：対応、Auto Gain：対応
Auto White Balance 対応 非対応
動作モード フリーラン、エッジプリセット・トリガ、パルス幅トリガー、スタートストップトリガ
ユーザ設定保存 対応
通信機能 USB3.0バス経由
インターフェース USB3.0 Super speed (USB3.0 Micro B)
IO入出力 3 GPIO, 1カメラハードリセット
電 源 入力電圧：+5V(typ.) (USB規格に準ずる)／消費電力：4.2 W以下：

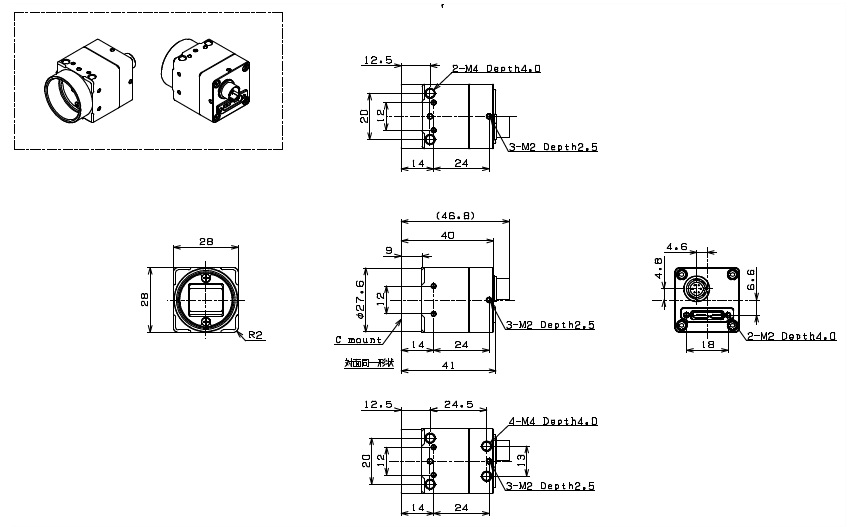

外形寸法 C-マウント: 28 (W) x 28 (H) x 40 (D) mm *コネクタ含まず→図面
光学フィルター IR Cut Filter 無し
レンズマウント Cマウント
光軸精度 H,V方向位置精度：±0.3mm
H, V方向に対する有効画素面の回転精度: ±1.5°
材質 アルミニウム合金（AC）
外部接続コネクタ USBコネクタ： USB3.0 MicroBタイプ
入出力信号コネクタ：HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター：HR10A-7P6S(Hirose)を推奨
重量 約48g
動作保証温度 下限：周囲環境温度0℃、上限：筐体温度55℃以下
保存温度 周囲環境温度 -30 ～+65℃, 周囲環境湿度0 ～ 85%
耐振動 20 Hz ～ 200 Hz ～ 20 Hz （5分 / サイクル）, 加速度10G, 各方向30分
耐衝撃 加速度38 G, 6 ms （正弦半波）, 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応

カメラ設定項目 簡易設定 ･ゲイン（自動，手動）
･シャッタースピード（自動，手動）
･ホワイトバランス（自動，手動）
･回転（左右反転，上下反転，上下左右反転）
･色相、彩度（OFF，設定値）
･ガンマ（OFF，設定値）
･シャープネス（OFF，設定値）
詳細設定 ･ゲイン・シャッター（自動，手動，固定，デジタル）
･ホワイトバランス（自動，手動）
･γ（OFF，設定値）
･シャープネスモード（OFF，設定値）
･COLOR（色相彩度モード設定，色補正行列）
･カラーガンマモード設定（Rガンマ,Gガンマ,Gbガンマ,Bガンマ）
･スキャンモード（通常，1/1パーシャル，1/2パーシャル，1/4パーシャル，任意）
･クロック（通常，1/2，1/4）
･画素フォーマット（BGR24，BGR32）
･色補間方法（線形補間法，最近傍法，3次元補間法，線形補間法偽色軽減）
･回転（左右反転，上下反転，上下左右反転）
･表示モード（GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2）
･トリガー機能設定
専用ソフトウェア(無償)
StCamSWare

詳細説明

 ･プレビュー（ライブ映像再生）開始／停止
･カメラ設定名変更
･カメラ設定
･表示映像サイズ設定（x8,x4,x2,x1,x1/2.x1/4,x1/8）
･画面表示設定（グリッド描画，同心円描画，フレームレート＆時刻，取得フレーム数）
･スナップショット（静止画保存）
･動画保存・測定機能付き描画（直線，長方形，楕円，文字列，角度測定，多角形，垂直線，弧，ベジエー曲線，フリーハンド曲線，十字）
SDK(無償)
ソフトウェア開発キット		 ･開発環境「
Visual Studio 6，Visual Studio 2003，Visual Studio 2005，Visual Studio 2008，Visual Studio 2010，Visual Studio 2012，Visual Studio 2013，Visual Studio 2015，MinGW(Minimalist GNU for Windows)，embarcadero Free C++ Compiler
･サンプルプログラム
Visual C++，Visual C#，Visual Basic，C

■USBソフトウェア(ダウンロード) →ダウンロード
名称 内容 対応OS バージョン 更新日 ファイル
Swntech
SDK
Package		 ビューアーソフトウェア
(StViewer)
Windowsドライバ
Windows SDK v3.05
サンプルプログラム
DirectShowフィルタ
各種ドキュメント 		Windows 7 SP1以降
Windows 8.1
Windows 10
32bit/64bit対応 		Win_v1.1.2 2020-12-1 ZIP /
584MB
Linux SDK
StApi(C++,C)
ビューアーソフトウェア
(StViewer)
サンプルプログラム(C++,C)
各種ドキュメント 		Ubuntu 18.04(64bit)
 Ubuntu
1804-x64
_v1.1.2		 2020-7-28 ZIP /
76.6MB
Ubuntu 18.04
(ARM 64bit)
 Ubuntu
1804-ARM64
_v1.1.2		 2020-7-28 ZIP /
76.4MB
Ubuntu 18.04
(ARM 64bit)
 Raspberry
PiOS_x86
_v1.1.2		 2020-7-28 ZIP /
76.9MB
MacOS SDK
StApi(C++)
StGenTLモジュール
ビューアーソフトウェア
(StViewer)
サンプルプログラム
各種ドキュメント 		MacOSX Sierra
MacOSX High Sierra
MacOSX Catalina 		MacOSX_v1.1.2 2020-7-28 pkg /
136MB
■ピンアサイン
(A) USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター：HR10A-7P6S

*CAM_RESET,GPIO0,GPIO1,GPIO2に印加可能な最大定格電圧は24Vとなります。
*N.C.端子は電気的にOPENとして使用してください。

ピンアサイン・入出力信号　詳細
■ロックネジ付USBケーブル（オプション）
型番 仕様 長さ 税別価格
NU3MBASU3S-2m USB3.0 MicroB、カメラ側ロックネジ付 2ｍ 4,800円
NU3MBASU3S-3.5m USB3.0 MicroB、カメラ側ロックネジ付 3.5ｍ 6,400円
NU3MBASU3B-3.5m USB3.0 MicroB、カメラ側ロックネジ付、
ロボットケーブル		 3.5ｍ 12,800円
◆ご注文はこちらへ→ショップサイト
■適合レンズ  映像素子：2/3インチ、5Mピクセル、3.45μmピクセルピッチ →[視野範囲一覧表]
TAMRON 1/1.2･2/3型5メガピクセル マシンビジョンレンズ
1/1.2″･2/3″ 5メガピクセル 3.45μmピクセルピッチ Cマウント
FUJINON 2/3型5メガピクセルレンズHF-XA-5Mシリーズ
2/3″～1/3″ 5メガピクセル 3.45µmピクセルピッチ Cマウント
TAMRON 2/3型6メガピクセル工業用レンズ
2/3″～1/3″ 6メガピクセル － Cマウント
SPACECOM 2/3型 5メガピクセル マシンビジョンレンズ
2/3″～1/3″ 5メガピクセル － Cマウント
AZURE 2/3･1/1.2型 6メガピクセル マシンビジョンレンズ
2/3″・1/1.2″ 6メガピクセル － Cマウント
AZURE 5メガピクセル マシンビジョンレンズ
2/3″、1/2″ 5メガピクセル － Cマウント
●お問合せはこちらへ→
