OpticalGarden／ カメラ／ USBカメラ／ HDカメラ／ ACH2テクノロジーズ／ ACH800-UVC
1/2.5インチCMOS800万画素USBカメラ（ローコストタイプ）
ACH800-UVC
メーカー：ACH2 （ACH2 テクノロジーズ株式会社）

（レンズは別売） 		■UVC（USB Video Class）へ対応　カメラを接続するだけで使用可能
■顕微鏡用途に最適な高解像･高精彩
■機能を絞って大幅なローコスト化を実現
■AWB機能、AE機能を装備（機能ON/OFF可能）
■簡単に操作できるビューアソフトを付属
■映像録画、画像保存、画像計測ができるソフトを付属
■Linux 開発環境動作(Ubuntu)

Lineup
◆ACH800-UVC  ご注文こちらへ→ ショップ（光マート）
販売価格：64,000円(税別)／70,400円(税込)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
仕　　様
型式 ACH800-UVC
撮像素子 1 / 2.5インチ(Diagonal 7.20mm) カラーCMOSセンサー (SONY:IMX317CQC)
有効画素数 3864(H) x 2196(V)
撮像面積 6.22(H)×3.56(V)mm
画素サイズ 1.62(H)×1.62(V)μm
シャッター方式 ローリングシャッタ
フレームレート 8M:12fps 2M: 30fps
ホワイトバランス AWB機能（機能のON/OFF 切り替え可）
ゲイン AE機能（機能のON/OFF 切り替え可）
インターフェイス USB2.0
レンズマウント C マウント
電源電圧 DC5V（USB コネクタより給電）
外形寸法 50.0(W)×56.0(H)×50.0(D)mm（三脚座を含む）
システム構成 ACH800-UVC本体、Measure3.0ビューワーソフト 計測機能+レコーディングソフト
※ 注  意
(1)USB ホストチップ
使用する USB ホストチップは Intel 純正の USB2.0 ホストコントローラを使う必要があります。
(2)他の USB2.0 機器との併設
当カメラはバルク転送モードを採用しています。 この為、他の USB2.0 機器--特にバルク転送を採用しているメモリ スティック、外付け HDD、外付け DVD、CD-ROM、プリンタ等は使用できなくなることがあります。
(3)USB2.0 ケーブルの延長
当カメラの USB の搬送周波数は 192MHz と高速の為、 USB2.0 コンプライアンス取得ケーブル品でもメーカー(ACH2)で動作確認 した延長ケーブル以外での動作は保証外となります。

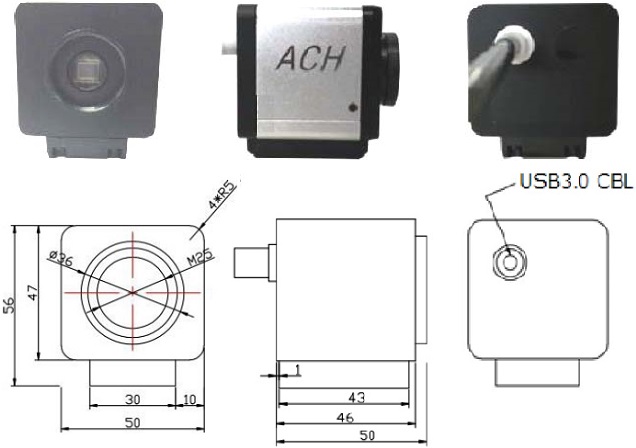

■ 外観図
