OpticalGarden／ USBカメラ／ OMRON SENTECH／ USB3.0シリーズ／ STC-MC(B)S2041U3V
USBカメラシリーズ(CMOSタイプ)・USB3 Vision対応
1インチCMOS2,048万画素USBカメラ  ハードトリガー対応
STC-MCS2041U3V / STC-MBS2041U3V
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
■1インチ2,048万画素CMOSセンサー搭載（SONY：IMX183）
■CMOSセンサー採用で低価格を実現
■USB3.0高画素デジタル出力  USB3 Vision規格へ対応
■外形35mm x 35mmの小型ケースタイプ
■解像度5,472×3.648出力対応
■フレームレート18.5 fps
■Windows7 SP1以降、8.1、10 （各32bit/64bit）へ対応
■Linux対応(一部対応)ドライバーをリリース！

Lineup
◆STC-MCS2041U3V  （カラー） → お問合せ下さい
◆STC-MBS2041U3V  （モノクロ） → お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕　　様
型式 STC-MCS2041U3V(カラー) STC-MBS2041U3V(白黒）
撮像素子 1”2,048万画素 カラーCMOS
(SONY: IMX183)

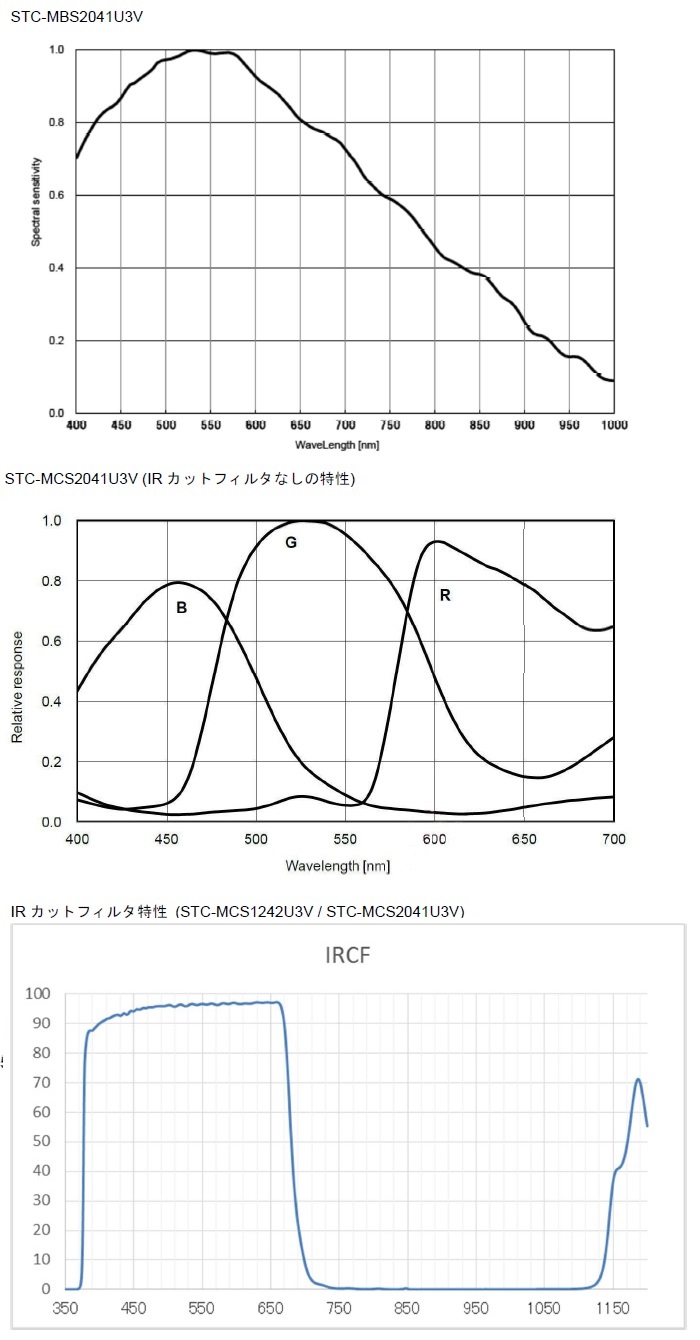

→分光分布グラフ		 1”2,048万画素 モノクロCMOS
(SONY: IMX183)
→分光分布グラフ
シャッター方式 グローバル
有効画素数 5,472(H) x 3.648(V)
セルサイズ／撮像エリア 2.40 (H)µm x 2.40 (V)µm／ 13.133 (H)mm x 8.755 (V)mm
スキャンモード フルスキャン ／ ROI
ﾌﾚｰﾑﾚｰﾄ
ﾌﾙ解像度時		 8bits 出力 18.5 fps
10bits 出力 9.2 fps
10bits Packed 13.6 fps
12bits 出力 9.2 fps
12bits Packed 12.2 fps
ADC ビット幅 12bits
映像出力フォーマット 8bits / 10bits / 12bits 出力
(10bits Packed / 12bits Packed 対応)
ノイズレベル 8bits 出力 ≤ 3 digits (Gain 0 dB)
10bits/10bits Packed ≤ 12 digits (Gain 0 dB)
12bits/12bits Packed ≤ 48 digits (Gain 0 dB)
感度 2,800 Lux 1,400 Lux
露光時間 8bits 出力 60.58 μ秒 〜 16.777 秒（初期値: 53,997.35 μ秒)
10bits 118.93 μ秒 〜 16.777 秒（初期値: 53,997.35 μ秒)
10bits Packed 81.42 μ秒 〜 16.777 秒（初期値: 53,997.35 μ秒)
12bits 118.93 μ秒 〜 16.777 秒（初期値: 53,997.35 μ秒)
12bits Packed 81.42 μ秒 〜 16.777 秒（初期値: 53,997.35 μ秒)
ゲイン アナログゲイン 0 dB 〜 19.2 dB（初期値：0dB）
デジタルゲイン 1 〜 2倍（初期値：1倍）
黒レベル 8bits 出力 0 〜 63 digits
10bits/10bits Packed 0 〜 256 digits
12bits/12bits Packed 0 〜 1,023 digits
ホワイトバランスゲイン 0 (黒レベル相当) 〜 3.99 倍 (初期値: 1 倍) なし
ROI 水平：64〜5,472画素 / 垂直： 4〜3,648ライン（初期値:5,472 x 3,648）
画像サイズ調整単位： 水平 16画素（Packed 64画素） / 垂直 4ライン
画像オフセット調整単位： 水平 4画素 / 垂直 4ライン
マルチROI 非対応
ガンマ ガンマテーブル: 0.1 〜 4.0 (初期値: 1.0)
ビニング 非対応
デシメーション 非対応
映像反転機能 上下反転 / Off
画素欠陥補正 最大512点
自動画質制御 自動露光 対応
自動ゲイン (AGC) 対応
オートホワイトバランス 対応 −
動作モード エッジプリセット・トリガ / パルス幅トリガ / スタート・ストップトリガ　/　フリーラン
ユーザ設定保存 対応
通信機能 USB3.0バス経由
インターフェース USB3.0 Super speed (USB3.0 Micro B)
プロトコル USB3 Vision® 1.0.1、GenICam Standard Version 2.0(SFNC 2.2,PFNC 2.0)準拠)
及び センテック独自プロトコル (Standard SDK, Trigger SDK 使用時)
入出力信号端子 3 GPIO, 1カメラハードリセット
電 源 入力電圧 +5 V (USB 規格に準ずる) / +8.0 〜 +24 V (電源・入出力信号コネクタ)
消費電力 最大：5.5 W、平均：4.5 W
外形寸法 C-マウント: 35 (W) x 35 (H) x 41.5 (D) mm *コネクタ含まず→図面
光学フィルター IR Cut Filter 無し
レンズマウント Cマウント　※推奨レンズ: F2.8 以上(CLOSE側)
光軸精度 H,V方向位置精度：±0.3mm
H, V方向に対する有効画素面の回転精度: ±1.5°
材質 アルミニウム合金 (AC)
外部接続コネクタ USBコネクタ： USB3.0 MicroBタイプ
入出力信号コネクタ：HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター：HR10A-7P-6S(Hirose)を推奨
カメラ取り付け 1/4" 三脚取り付けネジ穴 (上面, 底面に各1 個)
M4 取り付けネジ穴 (上下面及び両側面に各4 個)
重量 約77g
動作温度
／湿度		 下限 周囲環境温度: 0 ℃, 周辺環境湿度: 20 〜 85 %RH (結露なきこと)
上限 周辺環境湿度: 20 〜 85 %RH (結露なきこと)
筐体温度: +61 ℃
保存温度 / 湿度 周囲環境温度 -20 〜+80℃, 周囲環境湿度20 〜 85%
耐振動 20 Hz 〜 200 Hz 〜 20 Hz （5分 / サイクル）, 加速度10G, 各方向30分
耐衝撃 加速度38 G, 6 ms （正弦半波）,XYZ 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応

カメラ設定項目 簡易設定 ･ゲイン（自動，手動）
･シャッタースピード（自動，手動）
･ホワイトバランス（自動，手動）
･回転（左右反転，上下反転，上下左右反転）
･色相、彩度（OFF，設定値）
･ガンマ（OFF，設定値）
･シャープネス（OFF，設定値）
詳細設定 ･ゲイン・シャッター（自動，手動，固定，デジタル）
･ホワイトバランス（自動，手動）
･γ（OFF，設定値）
･シャープネスモード（OFF，設定値）
･COLOR（色相彩度モード設定，色補正行列）
･カラーガンマモード設定（Rガンマ,Gガンマ,Gbガンマ,Bガンマ）
･スキャンモード（通常，1/1パーシャル，1/2パーシャル，1/4パーシャル，任意）
･クロック（通常，1/2，1/4）
･画素フォーマット（BGR24，BGR32）
･色補間方法（線形補間法，最近傍法，3次元補間法，線形補間法偽色軽減）
･回転（左右反転，上下反転，上下左右反転）
･表示モード（GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2）
･トリガー機能設定
専用ソフトウェア(無償)
StCamSWare

詳細説明

 ･プレビュー（ライブ映像再生）開始／停止
･カメラ設定名変更
･カメラ設定
･表示映像サイズ設定（x8,x4,x2,x1,x1/2.x1/4,x1/8）
･画面表示設定（グリッド描画，同心円描画，フレームレート＆時刻，取得フレーム数）
･スナップショット（静止画保存）
･動画保存・測定機能付き描画（直線，長方形，楕円，文字列，角度測定，多角形，垂直線，弧，ベジエー曲線，フリーハンド曲線，十字）
SDK(無償)
ソフトウェア開発キット		 ･開発環境「
Visual Studio 6，Visual Studio 2003，Visual Studio 2005，Visual Studio 2008，Visual Studio 2010，Visual Studio 2012，Visual Studio 2013，Visual Studio 2015，MinGW(Minimalist GNU for Windows)，embarcadero Free C++ Compiler
･サンプルプログラム
Visual C++，Visual C#，Visual Basic，C
■USBソフトウェア(ダウンロード) →ダウンロード
名称 内容 対応OS バージョン 更新日 ファイル
Swntech
SDK
Package		 ビューアーソフトウェア
(StViewer)
Windowsドライバ
Windows SDK v3.05
サンプルプログラム
DirectShowフィルタ
各種ドキュメント 		Windows 7 SP1以降
Windows 8.1
Windows 10
32bit/64bit対応 		Win_v1.1.2 2020-12-01 ZIP / 584MB
Linux SDK
StApi(C++,C)
ビューアーソフトウェア
(StViewer)
サンプルプログラム(C++,C)
各種ドキュメント 		Ubuntu 18.04(64bit)
 Ubuntu1804-x64_v1.1.2 2020-7-28 ZIP / 76.6MB
Ubuntu 18.04
(ARM 64bit)
 Ubuntu1804-ARM64_v1.1.2 2020-7-28 ZIP / 76.4MB
Ubuntu 18.04
(ARM 64bit)
 Raspberry PiOS_x86_v1.1.2 2020-7-28 ZIP / 76.9MB
MacOS SDK
StApi(C++)
StGenTLモジュール
ビューアーソフトウェア
(StViewer)
サンプルプログラム
各種ドキュメント 		MacOSX Sierra
MacOSX High Sierra
MacOSX Catalina 		MacOSX_v1.1.2 2020-7-28 pkg / 136MB
■ピンアサイン
(A) USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター：HR10A-7P6S

*CAM_RESET,GPIO0,GPIO1,GPIO2に印加可能な最大定格電圧は24Vとなります。
*N.C.端子は電気的にOPENとして使用してください。

ピンアサイン・入出力信号　詳細
■ロックネジ付USBケーブル（オプション）
型番 仕様 長さ 税別価格
NU3MBASU3S-2m USB3.0 MicroB、カメラ側ロックネジ付 2ｍ 4,800円
NU3MBASU3S-3.5m USB3.0 MicroB、カメラ側ロックネジ付 3.5ｍ 6,400円
NU3MBASU3B-3.5m USB3.0 MicroB、カメラ側ロックネジ付、ロボットケーブル 3.5ｍ 12,800円
◆ご注文はこちらへ→ショップサイト
■適合レンズ条件  イメージャー：1/1.7インチ、12メガピクセル、1.85μmピクセルピッチ
TAMRON 1.1型24メガピクセル マシンビジョンレンズ
1.1″〜1/2″ 24メガピクセル 2.5μmピクセルピッチ Cマウント
FUJINON 1.1型23メガピクセルレンズCF-ZA-1Sシリーズ
1.1″ 23メガ相当 2.5µmピクセルピッチ Cマウント
●お問合せはこちらへ→
