OpticalGarden／ USBカメラ／ OMRON SENTECH／ USB3.0シリーズ／ STC-MC(B)A5MUSB3
USBカメラシリーズ(CMOSタイプ)
1/2.5インチCMOS500万画素USB3.0カメラ  ハードトリガー対応
STC-MCA5MUSB3 / STC-MBA5MUSB3
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
■1/2.5インチ500万画素CMOSセンサー搭載
■CMOSセンサー採用で低価格を実現
■USB3.0高画素デジタル出力
■外形28mm x 28mmの超小型ケースタイプ
■QSXGA(2592×1944)〜VGA(540×480)出力対応
■フレームレート14fps(QSXGA時)、30fps(UXGA時)
■レンズマウントにCSマウントを採用(Cマウントへも対応)
■WindowsXP、VISTA、7、8、10 （各32bit/64bit）へ対応
■Linux対応(一部対応)ドライバーをリリース！

Lineup
◆STC-MCA5MUSB3  （カラー） → ショップサイトへ（価格・注文）
◆STC-MBA5MUSB3  （モノクロ） → ショップサイトへ（価格・注文）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕　　様
型式 STC-MCA5MUSB3(カラー) STC-MBA5MUSB3(白黒）
撮像素子 1/2.5″5Mピクセル カラーCMOS
(MT9P031MT9P031/12STC)

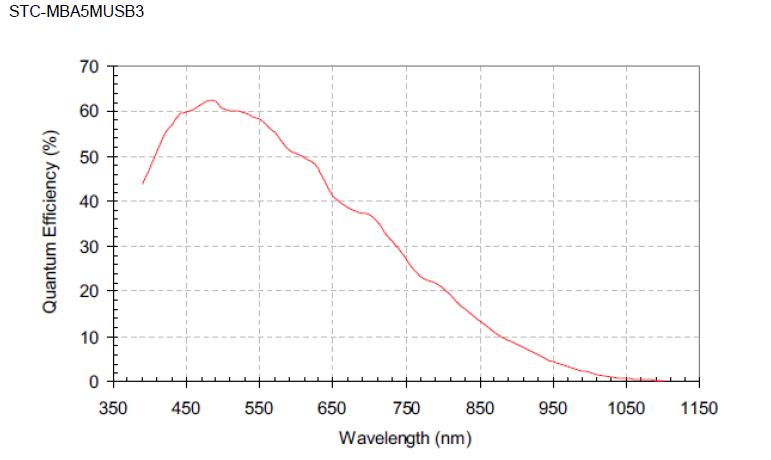

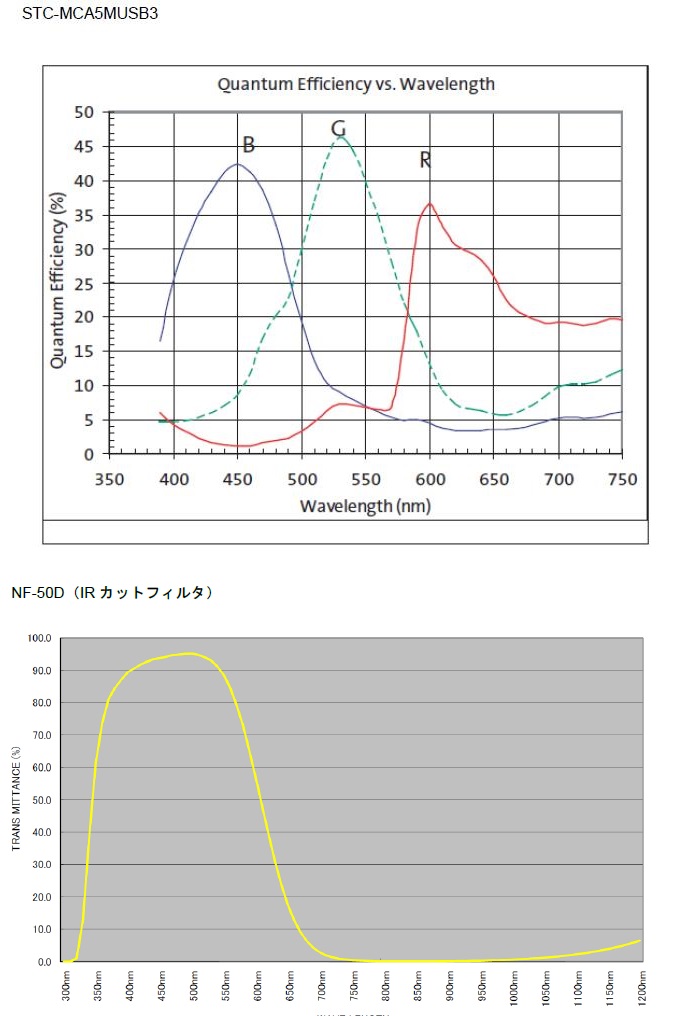

分光分布グラフ		 1/2.5″5Mピクセル モノクロCMOS
(MT9P031/12STM)
分光分布グラフ
有効画素数 2592 (H) x 1944 (V)
チップサイズ
(撮像エリア)		 5.70(H) x 4.28 (V) x 7.13 (D)mm
セルサイズ(μm) 2.2 (H) x 2.2 (V) µm
走査方式 プログレッシブ
シャッター方式 ローリングシャッター
Scanning Methods Full Scanning ／AOI (Horizontal/Vertical)
解像度 QSXGA(2592x1944)／QXGA(2048x1536)／UXGA(1600x1200)／SXGA(1280x1024)／
XGA(1024x768)／SVGA(800x600)／VGA(540x480)
最大フレームレート QSXGA：14fps／QXGA：21fps／UXGA：31fps／SXGA：42fps／
XGA：63fps／SVGA：91fps／VGA：126fps
垂直1/2ビニング: 23.3fps, 垂直1/4ビニング: 34.6fps
最小AOI(32x32)：2106fps
同期方式 内部同期
画素周波数 36.818MHz(通常クロック)/18.409MHz(1/2クロック)/9.20453(1/4クロック)
映像出力 RGB8bit，RAW8bit/10bit/12bit RAW8bit/10bit/12bit
S/N比(8bit時) ≤4 Digit(Gain 0dB)
最低被写体照度 9.0Lux at F1.2 0.3Lux at F1.2
ALC Auto Shutter /Auto Gain
露光時間 32µsec〜38sec，パルス幅トリガーモード： 32µsec〜無制限
ゲイン アナログ：0〜26.97dB，デジタル：0〜12.04dB
デジタルクランプ 0〜255 (LSB of 12bit output)
ガンマ特性 0.1〜4.0 (0.1単位で変更可)
映像反転機能 左右変転 ／ 上下反転 ／ 上下左右反転
画素欠陥補間 最大64点（工場出荷時：補間設定OFF）
ホワイトバランス オート ／ マニュアル ／ ワンショット -
動作モード フリーラン ／ エッジプリセット・トリガ　／ パルス幅トリガ　／
スタート・ストップトリガ
フレームメモリー 1フレーム (2592 x 1944)の画像を保証
Input / Output USB 3.0 Super Speed (USB 3.0 Micro B)
IO入出力 2入力／2出力
電 源 USB供給 ：+5V(typ.)（USB規格に準ずる）、2W以下
外形寸法 28(W) X 28(H) X 33.8(D)　＊コネクタ含まず　図面
光学フィルター IR Cut Filter 無し
レンズマウント CSマウント
光軸精度 H,V方向位置精度：±0.5mm
H,V方向に対する有効画素面の回転精度：±0.35°
外部接続コネクタ USBコネクタ： USB3.0 MicroBタイプ
入出力信号コネクタ：HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター：HR10A-7P6S(Hirose)を推奨
重量 約38g
動作保証温度 -0℃〜+40℃
保存温度 -30℃〜+65℃
耐振動 20Hz〜200Hz〜20Hz（5分/サイクル）、加速度10G、各方向30分
耐衝撃 加速度38G、6ms（正弦半波）、各方向3回
規格 EMS：EN61000-6-2、EMI：EN55011
規制化学物質対応 RoHS対応

カメラ設定項目 簡易設定 ･ゲイン（自動，手動）
･シャッタースピード（自動，手動）
･ホワイトバランス（自動，手動）
･回転（左右反転，上下反転，上下左右反転）
･色相、彩度（OFF，設定値）
･ガンマ（OFF，設定値）
･シャープネス（OFF，設定値）
詳細設定 ･ゲイン・シャッター（自動，手動，固定，デジタル）
･ホワイトバランス（自動，手動）
･γ（OFF，設定値）
･シャープネスモード（OFF，設定値）
･COLOR（色相彩度モード設定，色補正行列）
･カラーガンマモード設定（Rガンマ,Gガンマ,Gbガンマ,Bガンマ）
･スキャンモード（通常，1/1パーシャル，1/2パーシャル，1/4パーシャル，任意）
･クロック（通常，1/2，1/4）
･画素フォーマット（BGR24，BGR32）
･色補間方法（線形補間法，最近傍法，3次元補間法，線形補間法偽色軽減）
･回転（左右反転，上下反転，上下左右反転）
･表示モード（GDI,DirectDraw Offscreen,DirectDraw Overlay,DirectDraw Offscreen HQ,DirectDraw Overlay HQ,DirectX,DirectX VSync ON,DirectX VSync ON2）
･トリガー機能設定
専用ソフトウェア(無償)
StCamSWare

詳細説明

 ･プレビュー（ライブ映像再生）開始／停止
･カメラ設定名変更
･カメラ設定
･表示映像サイズ設定（x8,x4,x2,x1,x1/2.x1/4,x1/8）
･画面表示設定（グリッド描画，同心円描画，フレームレート＆時刻，取得フレーム数）
･スナップショット（静止画保存）
･動画保存・測定機能付き描画（直線，長方形，楕円，文字列，角度測定，多角形，垂直線，弧，ベジエー曲線，フリーハンド曲線，十字）
SDK(無償)
ソフトウェア開発キット
StCam_SDK		 ･関数
初期化・画像情報・プレビュー・画像取得・シャッターゲイン制御・ホワイトバランス制御・ガンマ・シャープネス ・色相彩度・色補正行列・鏡像／回転・動画保存・クロック・コールバック関数・設定保存・EEPROM・バージョン情報・その他
･サンプルプログラム
Visual C++6.0，Visual Basic 6.0，Visual C#++.NET 2003，Visual C++.NET 2003,Visual Basic.NET2003
トリガーSDK(無償)
ソフトウェア開発キット
StTrg_SDK		 ･関数
オープンクローズ・カメラ情報・設定情報・スキャンモード・クロック・シャッターゲイン制御・トリガ ・IO端子・タイムアウト・コールバック関数・コールバック関数を使用しない画像取得・転送制御 ・ノイズ軽減処理・ホワイトバランス処理・ガンマ処理・鏡像反転／回転処理・色相彩度／色補正行列処理 ・シャープネス処理・画像保存・画像表示・特定カメラ向け・その他 ･サンプルプログラム
Visual C++6.0，Visual Basic 6.0，Visual C#++.NET 2005，Visual C++.NET 2005,Visual Basic.NET2005

■USBソフトウェア(ダウンロード)
名称 内容 対応OS バージョン 更新日 ファイル
StCamUSBPack ビューアーソフトウェア
(StCamSWare v315)
Windowsドライバ
Standard SDK v3.15
Trigger SDK v3.12
Linuxドライバ
LabVIEWドライバ
各種ドキュメント 		Windows 7 SP1以降
Windows 8.1
Windows 10
32bit / 64bit 対応
*Linux 		USBPack
20190807		 2019-8-7 ZIP / 105MB

→ダウンロード

  *Linuxドライバについてはお問い合わせください。
■ピンアサイン
ピン
番号		 信号名 入出力 Low High
1入力信号用
GND(IO_GND)		−0V
2出力2(IO3)OUT0.8V以下+3〜+26.4V
3出力1(IO2)OUT0.8V以下+3〜+26.4V
4入力2(IO1)INPUT0.7V以下+1.7〜+5V
5入力1(IO0)INPUT0.7V以下+1.7〜+5V
6出力信号用電源
IO_VCC		−+3〜+26.4Vdc
(A) USBコネクター
(B) 6ピンコネクター：HR10A-7R-6PB(ヒロセ電機)
   ケーブル側コネクター：HR10A-7P6S
■ロックネジ付USBケーブル（オプション）
型番 仕様 長さ 税別価格
NU3MBASU3S-2m USB3.0 MicroB、カメラ側ロックネジ付 2ｍ 4,800円
NU3MBASU3S-3.5m USB3.0 MicroB、カメラ側ロックネジ付 3.5ｍ 6,400円
NU3MBASU3B-3.5m USB3.0 MicroB、カメラ側ロックネジ付、
ロボットケーブル		 3.5ｍ 12,800円
◆ご注文はこちらへ→ショップサイト
■CS→C変換アダプター（オプション）
型番 仕様 税別価格
FF-CS-C CSマウントカメラにCマウントレンズを装着する場合に使用 1,000円
◆ご注文はこちらへ→ショップサイト
■適合レンズ  撮像素子：1/2.5インチ、5メガピクセル、2.2μmピクセルピッチ →[視野範囲一覧表]
AZURE 2/3型 10メガピクセル対応マシンビジョンレンズ
2/3″〜1/3″ 10メガピクセル − Cマウント
FUJINON 1.1型23メガピクセルレンズCF-ZA-1Sシリーズ
1.1″ 23メガ相当 2.5µmピクセルピッチ Cマウント
●お問合せはこちらへ→
