OpticalGarden／ USBカメラ／ OMRON SENTECH／ USB3.0カメラ(CMOSタイプ)／ STC-S133UVC
USB Video Class準拠
UVC対応 CMOS 小型カラーカメラ
STC-S133UVC
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
■USB3.0 USB Video Class 1.1 準拠
■1/3.2″ 127 万画素 CMOS センサー搭載
■コンパクトサイズ（小型・薄型）で、狭いスペースにも設置可能
■レンズマウントは、マウント無し、固定焦点、CSマウントから選択可能
■Day ＆ Night 機能、IRカットフィルター無しタイプも用意
■ワイドダイナミックレンジ (ATR-EX 機能), Defog
■制御ソフトによる詳細な設定が可能
■OSCD (On Screen Character Display) による調整が可能

Lineup
◆STC-S133UVC  →お問合せ下さい
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
仕　　様
型式 STC-S133UVC
撮像素子 1/3.2″ 1.27M CMOS (SONY: ISX017) →分光分布グラフ
信号方式 USB3.0/USB2.0
有効
画素数		 USB3.0 1,280(H) × 720(V) 60/50/30/25fps、1,280(H) × 960(V) 30/25fps
（初期値：1,280(H) × 720(V) 60 fps）
USB2.0 800(H) × 600(V) 25fps、640(H) × 480(V) 30/25fps
（初期値：800(H) × 600(V) 25 fps）
チップ
サイズ		 USB3.0 4.48(H) × 2.52(V)mm（1,280(H) × 720(V) 時）
4.48(H) × 3.36(V)mm（1,280(H) × 960(V) 時）
USB2.0 2.80(H) × 2.10(V)mm（800(H) × 600(V) 時）
2.24(H) × 1.68(V)mm（640(H) × 480(V) 時）
セルサイズ 3.5 (H) × 3.5 (V)μm
シャッタタイプ ローリングシャッタ
感度 220 Lux
同期方式 内部同期
対応規格 USB Video Class(UVC)1.1、Communication Device Class(CDC)
対応OS Windows 7,10 / Linux (Ubuntu, CentOS)
カメラ
機能		 調整方法 UVC Viewer 調整可能機能 通信により調整可能機能
シャッタスピード 1/60 〜 1/10,000秒 オート
（USB2.0：オートのみ）		 1/60(1/50)〜1/605,000秒
オート／固定
ゲイン オート固定 AGC/固定ゲイン 0〜40 dB
ホワイトバランス オート固定 オート/マニュアル/ワンプッシュ
ミラー反転 上下左右反転 上下反転/左右反転/上下左右反転
ガンマ 非対応 マニュアル / ストレート
プライバシー
マスク		 非対応 16枠(色、幅及び位置は水平・垂直
個々に設定可能)
(初期値:マスクOff)
色調整 色相、濃度
画像調整 ブライトネス、コントラスト
Day/Night 非対応 対応
レンズ補正 非対応 ケラレ補正、歪補正、
シェーディング補正
その他 非対応 画素欠陥補正、WDR、Defog、
逆光補正、フリッカレス、
高輝度補正、アパーチャ補正、
ノイズリダクション(2D)、ネガポジ、
偽色補正等
通信 非対応 CDCによるUART通信
115,200bps固定
OSD
オンスクリーンディスプレイ		 USB3.0 時のみ操作可能
インターフェース USB コネクタUSB3.0 micro B type
入力電圧 +5 V USB Bus power
消費電力 Max: 1.0 W, Typical 0.8 W
動作温度 周囲環境温度: 0 〜 +55 ℃, 周辺環境湿度: 0 〜 80 %RH (結露なきこと)
保存温度 周囲環境温度: -25 〜 +75 ℃, 周囲環境湿度: 0 〜 80 %RH (結露なきこと)
耐振動 20 Hz 〜 200 Hz 〜20 Hz (5 分 / サイクル), XYZ 各方向 30 分
耐衝撃 加速度: 38 G, 6 m 秒 (正弦半波) XYZ 各方向 3 回
規制化学物質対応 RoHS 対応
■STC-S133UVC-BL / STC-S133UVC-DBL　仕様
型式 STC-S133UVC-BL STC-S133UVC-DBL
外形寸法 25 (W) x 25 (H) x 18 (D) mm
光学フィルタ IR カットパスフィルタ内蔵 デュアルパスフィルタ内蔵
レンズマウント レンズマウント無し
カメラ取り付け M2 取り付けネジ穴 (前面に4 個, 上面、底面に各2 個)
質量 約 8 g
■STC-S133UVC-BLL / STC-S133UVC-DBLL　仕様
型式 STC-S133UVC-BLL STC-S133UVC-DBLL
外形寸法 25 (W) x 22 (H) x 24.5 (D) mm
光学フィルタ IR カットパスフィルタ内蔵 デュアルパスフィルタ内蔵
レンズマウント M12 x P0.5
カメラ取り付け M2 取り付けネジ穴 (前面に4 個, 上面、底面に各2 個)
質量 約 13 g
■STC-S133UVC-BLCS / STC-S133UVC-DBLCS　仕様
型式 STC-S133UVC-BLCS STC-S133UVC-DBLCS
外形寸法 φ28 x 21.7 (D) mm
光学フィルタ IR カットパスフィルタ内蔵 デュアルパスフィルタ内蔵
レンズマウント CS マウント
カメラ取り付け M2 取り付けネジ穴 (上面、底面に各2 個)
質量 約 12 g
■STC-S133UVC-ALL / STC-S133UVC-DALL　仕様
型式 STC-S133UVC-ALL STC-S133UVC-DALL
外形寸法 25 (W) x 25 (H) x 18 (D) mm
光学フィルタ IR カットパスフィルタ内蔵 デュアルパスフィルタ内蔵
レンズマウント M12 x 0.5
カメラ取り付け M2 取り付けネジ穴 (前面に4 個)、
M2.5 取り付けネジ穴 (上面、底面、左右面に各2 個)
質量 約 23 g

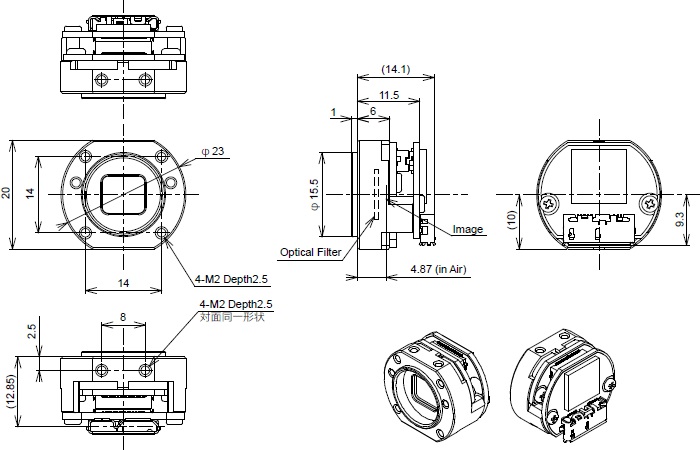

■STC-S133UVC-BL / STC-S133UVC-DBL　外観図

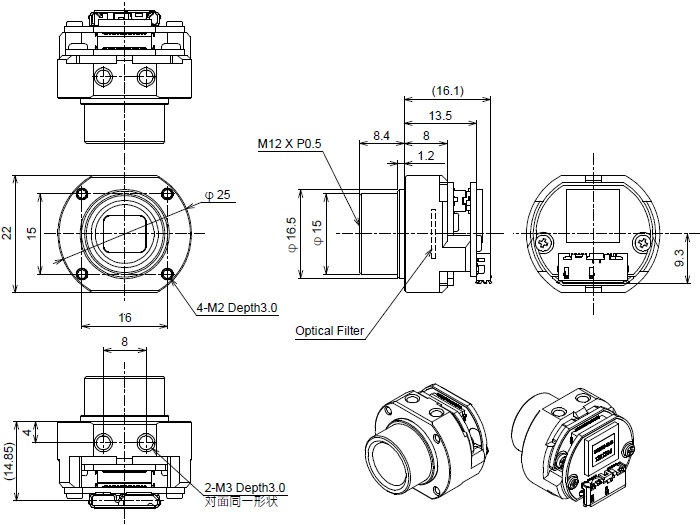

■STC-S133UVC-BLL / STC-S133UVC-DBLL　仕様

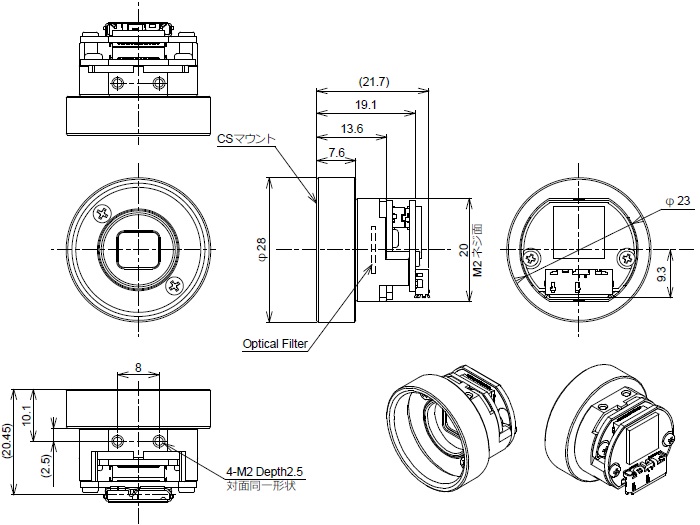

■STC-S133UVC-BLCS / STC-S133UVC-DBLCS　仕様

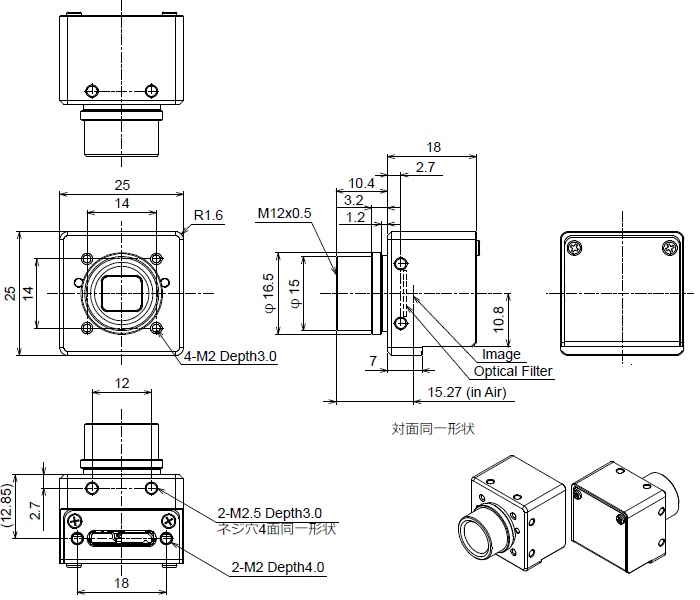

■STC-S133UVC-ALL / STC-S133UVC-DALL　仕様
■ロックネジ付USBケーブル（オプション）
型番 仕様 長さ 税別価格
NU3MBASU3S-2m USB3.0 MicroB、カメラ側ロックネジ付 2ｍ 4,800円
NU3MBASU3S-3.5m USB3.0 MicroB、カメラ側ロックネジ付 3.5ｍ 6,400円
NU3MBASU3B-3.5m USB3.0 MicroB、カメラ側ロックネジ付、
ロボットケーブル		 3.5ｍ 12,800円
◆ご注文はこちらへ→ショップサイト
■適合CSマウントレンズ→イメージャーサイズ：1/3.2インチ以上、高精細／メガピクセル対応
TAMRON メガピクセルバリフォーカルレンズ
1/2″，1/3″ メガピクセル 手動アイリス C/CSﾏｳﾝﾄ
TAMRON 1/1.8型2メガピクセル 工業用レンズ
1/1.8″〜1/3″ 2メガピクセル 4μmピクセルピッチ Cマウント
SPACECOM メガピクセルレンズ
1/2，1/1.8，2/3″ メガピクセル − Cマウント
computar メガピクセル対応FAレンズ
1/2，2/3″〜1/4″ メガピクセル − Cマウント
