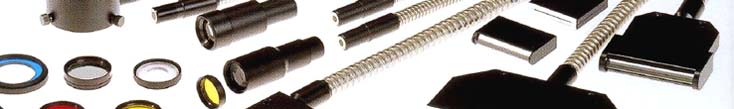

日本ピー･アイ製純正ライトガイドについて
Light Guide (Manufacturer genuine products)
|
|
|
 |
|
特注・試作は1本から製作可能です。光源装置、撮影条件に最適なライトガイドを製作致します。お気軽にご相談下さい。
|
 |
|
ライトガイドの型番について
 |
|
①素線種類
|
| PLG |
多成分ガラスファイバーのライトガイド |
| PLPG |
プラスチックファイバーのライトガイド。
75W以下のランプ(なるべく50W)を使用してください。 |
| PLPG-G |
プラスチックファイバーのライトガイド。
受光部にガラスロットを入れてあり、100Wまでのランプが使用可能です。 |
|
|
②分岐数
|
| 1 |
シングルイトガイド |
| 2 |
2分岐ライトガイド |
| Y |
入射側2分岐ライトガイド（2光源･1出射） |
| Y2 |
入射側2分岐ライトガイド（2光源･2出射） |
| 1･2 |
2分岐ライトガイド（途中で1分岐→2分岐） |
| 3 |
3分岐ライトガイド |
| 4 |
4分岐ライトガイド |
|
|
③形 状
|
| T |
光源～ターミナル：フレキブルSUS
ターミナル～出射：左右方向へ2分岐インターロック |
| R+数字 |
標準型リング、内径＝数字 |
| VR+数字 |
立て出し（ 縦引出 ）リング、内径＝数字 |
| TR+数字 |
テーパーリング（内向角50度）、内径＝数字 |
| DR+数字 |
デュアルリング（内向角20度と60度の2列）、内径＝数字 |
| FR+数字 |
フラットリング（90度向きへ出射）、内径＝数字 |
| L+数字 |
標準ライン、ライン状発光部の長さ＝数字 |
| LS+数字 |
側方出射ライン、ライン状発光部の長さ＝数字 |
| FL+数字 |
フルライン（ライン状発光部の連結が可能）、ライン状発光部の長さ＝数字 |
| B+数字 |
面発光、発光部1辺の長さ＝数字 |
|
|
④全 長
光源側金具の長さを除いた全長(mm) ※任意の長さをご指定頂けます。
|
|
⑤保護管
|
| S |
SUSインターロックチューブ |
| V |
SUSインターロックチューブで垂直取付型 |
| C |
SUSインターロックチューブとフレキシブルのコンビネーション |
| 無印 |
SUSフレキシブルチューブ< |
| P |
SUS+PVC被覆付チューブ< |
|
|
⑥結束径
光ファイバーの入射側結束径（バンドル径）
|
|
⑦ランダム仕様
|
| R |
入射側ランダム結束 |
| RR |
入射側+出射側ダブルランダム結束 |
|
|
⑦特殊仕様
|
| UX |
PCS-UMX250･PCS-LED250用の高耐熱仕様 |
| UX350 |
PCS-UMX350･PCS-MH375RC用の特別高耐熱仕様 |
| UHR |
PIS-UHX-AIR･PCS-PIS-UHX-IR用の超耐熱耐熱仕様 |
| UHR2 |
PIS-UHX TWIN250用の超超耐熱耐熱仕様 |
|
|
|
| 素線の材質 | 多成分ガラス | プラスチック |
| ファイバー径 | 50μm | 500μm |
| コア占有面積 | 約85％ | 約80％ |
| 開口数 | 0.56 | 0.5 |
| 開口角度 | 約68度 | 約60度 |
|
|
|
|
|
|
| 形状･種類 |
|
|
|
|
