LED光源装置・LA-HDF108/158シリーズ
LA-HDF108DA / LA-HDF108AA / LA-HDF158AA
メーカー：HAYASHI-REPIC
ハロゲン光源装置に置換わる、15倍〜30倍の長寿命、省エネのLED光源装置
■長寿命：約15〜30倍。メンテナンスにおけるダウンタイムを大幅に削減出来ます
■低消費電力：ハロゲン光源に比べ、73〜84% 削減出来ます
■低発熱：　発熱が少なく、被写体への影響を与えません

LA-HDF108AA/LA-HDF108DA
■照度：300,000lx（ 光量：100W相当 ）
■ファン故障によるトラブルも無くなりました

LA-HDF158AA
■照度：400,000lx（ 光量：150W相当 ）
■高照度が必要なラインセンサーの使用に最適
◆ 販売価格･ご注文 → お問合せ下さい
仕 様
型 式 LA-HDF108DA LA-HDF108AA LA-HDF158AA
発光色 白色光
色温度 6500K ※1
定格入力電圧 AC100-240V±1％、50/60Hz
消費電力 18W 20W
中心照度　※2 平均照度:300,000lx 平均照度:400,000lx
LED寿命 30,000H ※3
冷却機構 ファンレス 強制ファン冷却
調光方式 定電流制御方式･前面パネルのツマミによる連続調光
フィルター径 φ22.5
外部制御機能 LED点灯　ON/OFF
リモート調光：8bitパラレル		 LED点灯　ON/OFF
リモート調光：アナログ信号入力(DC0-5V)
規格 − CEマーキング
EN61010-1:2010(3rd Ed.)
IEC62471:2006(1st Ed.)Risk Group 2
EMC:EN613226-1:2006 ClassB
環境条件 周囲温度 : 0℃〜40℃
周囲湿度 : 20%〜80%RH (結露なきこと)
室内使用、高度2,000mまで
外形寸法 (W)78 X (H)144 X (D)200mm(突起部除く寸法)
重　　量 2.0Kg(電源コードＪを除く)
ライトガイド HAYASHI製純正ライトガイドをご使用下さい
※ 1：色温度は参考値であり保証値ではありません。
※ 2：照度→結束径φ8mm 長さ500mm のライトガイドを使用し、出射端から50mm 離れた位置での参考照度です。
※ 3：寿命→使用環境温度により異なります。保障値ではありません。
※ 4：High/Low切り替えオプションを追加可能です。Highモード：通常光量・Lowモード：光源光量半減

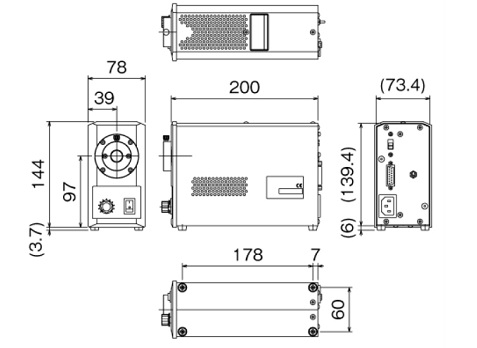

■外観図
■資料

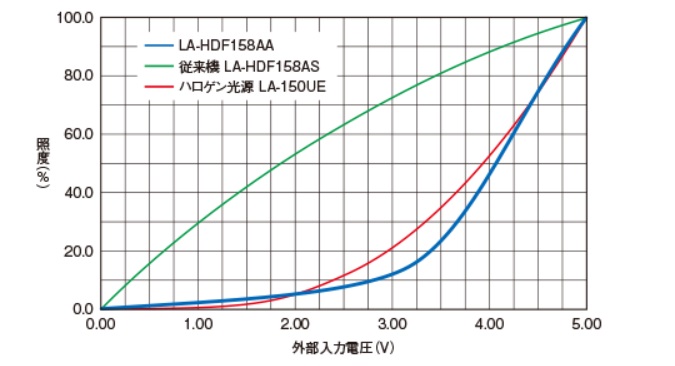

調光特性

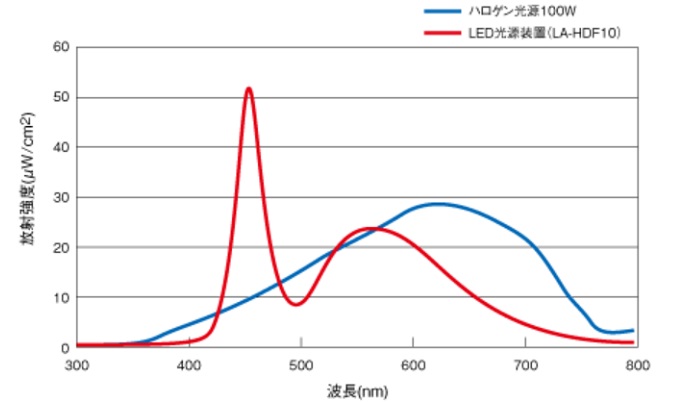

 分光分布特性

■オプション
品番 品名 対応機種 付属品

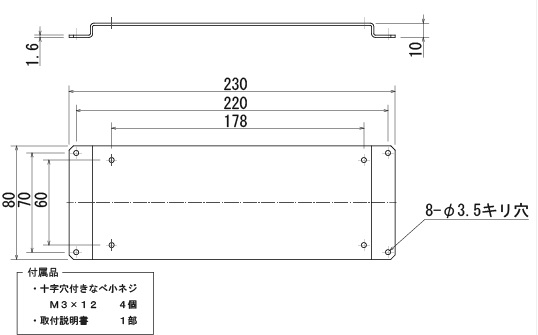

TKG-3090-3900 固定用取付金具 LA-HDF158AA,LA-HDF108AA, LA-HDF108DA 本体固定用ネジ M3x12(4本), 取扱説明書

※掲載の製品につきましては予告なく仕様及び価格を変更する場合もありますのでご了承下さい
