耐熱用リングライトガイドUX350
PCS-MH375RC/PCS-UMX350専用
メーカー:NPI
|
|
|
|
|
|

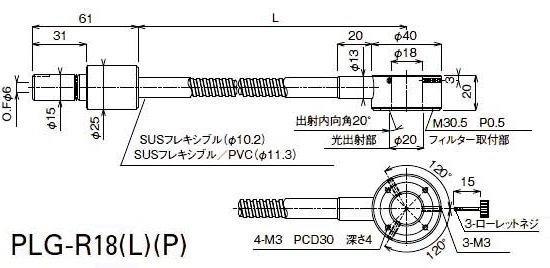

■ リング型内径φ18 |
標準タイプ(照射内向角20°) |
|
◆ご注文・販売価格はこちらへ→ショップ(光マート)
|
型 番 |
ファイバ種別 |
入射側 |
保護チューブ形式他 |
長さ (mm) |
出射側 |
標準価格 (税別) |
結束 |
形状 |
内径 |
形状 |
PLG-R18-750-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
750 |
φ18 |
φ40×H20 |
65,500 |
PLG-R18-1000-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
1000 |
φ18 |
φ40×H20 |
67,300 |
PLG-R18-1500-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
1500 |
φ18 |
φ40×H20 |
72,400 |
PLG-R18-2000-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
2000 |
φ18 |
φ40×H20 |
77,800 |
PLG-R18-3000-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
3000 |
φ18 |
φ40×H20 |
88,500 |
PLG-R18-750P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
750 |
φ18 |
φ40×H20 |
67,700 |
PLG-R18-1000P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
1000 |
φ18 |
φ40×H20 |
70,400 |
PLG-R18-1500P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
1500 |
φ18 |
φ40×H20 |
75,800 |
PLG-R18-2000P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
2000 |
φ18 |
φ40×H20 |
81,500 |
PLG-R18-3000P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
3000 |
φ18 |
φ40×H20 |
92,600 |
|
|
|
|

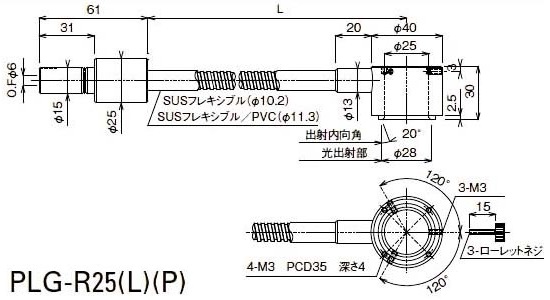

■ リング型内径φ25 |
標準タイプ(照射内向角20°) |
|
◆ご注文・販売価格はこちらへ→ショップ(光マート)
|
型 番 |
ファイバ種別 |
入射側 |
保護チューブ形式他 |
長さ (mm) |
出射側 |
標準価格 (税別) |
結束 |
形状 |
内径 |
形状 |
PLG-R25-750-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
750 |
φ25 |
φ40×H30 |
68,500 |
PLG-R25-1000-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
1000 |
φ25 |
φ40×H30 |
71,000 |
PLG-R25-1500-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
1500 |
φ25 |
φ40×H30 |
76,400 |
PLG-R25-2000-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
2000 |
φ25 |
φ40×H30 |
81,800 |
PLG-R25-3000-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
3000 |
φ25 |
φ40×H30 |
92,400 |
PLG-R25-750P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
750 |
φ25 |
φ40×H30 |
71,700 |
PLG-R25-1000P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
1000 |
φ25 |
φ40×H30 |
74,400 |
PLG-R25-1500P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
1500 |
φ25 |
φ40×H30 |
79,800 |
PLG-R25-2000P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
2000 |
φ25 |
φ40×H30 |
85,500 |
PLG-R25-3000P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
3000 |
φ25 |
φ40×H30 |
95,400 |
|
|
|
|

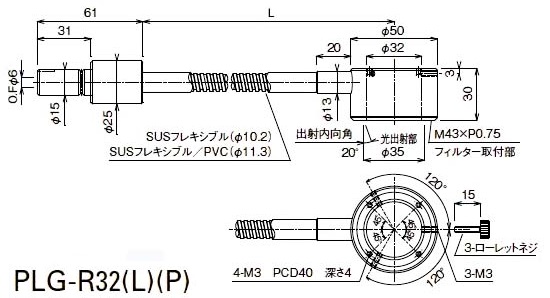

■ リング型内径φ32 |
標準タイプ(照射内向角20°) |
|
◆ご注文・販売価格はこちらへ→ショップ(光マート)
|
型 番 |
ファイバ種別 |
入射側 |
保護チューブ形式他 |
長さ (mm) |
出射側 |
標準価格 (税別) |
結束 |
形状 |
内径 |
形状 |
PLG-R32-750-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
750 |
φ32 |
φ50×H30 |
70,000 |
PLG-R32-1000-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
1000 |
φ32 |
φ50×H30 |
72,600 |
PLG-R32-1500-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
1500 |
φ32 |
φ50×H30 |
77,800 |
PLG-R32-2000-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
2000 |
φ32 |
φ50×H30 |
83,300 |
PLG-R32-3000-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル |
3000 |
φ32 |
φ50×H30 |
94,000 |
PLG-R32-750P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
750 |
φ32 |
φ50×H30 |
73,200 |
PLG-R32-1000P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
1000 |
φ32 |
φ50×H30 |
75,800 |
PLG-R32-1500P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
1500 |
φ32 |
φ50×H30 |
81,300 |
PLG-R32-2000P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
2000 |
φ32 |
φ50×H30 |
87,000 |
PLG-R32-3000P-6R-UX350 |
多成分ガラス |
φ6 |
UX350 |
SUSフレキシブル+PVC |
3000 |
φ32 |
φ50×H30 |
98,000 |
|
|
|
|

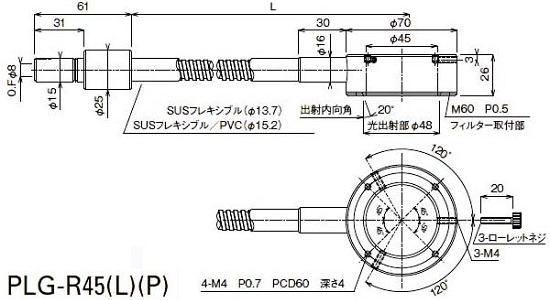

■ リング型内径φ45 |
標準タイプ(照射内向角20°) |
|
◆ご注文・販売価格はこちらへ→ショップ(光マート)
|
型 番 |
ファイバ種別 |
入射側 |
保護チューブ形式他 |
長さ (mm) |
出射側 |
標準価格 (税別) |
結束 |
形状 |
内径 |
形状 |
PLG-R45-750-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
750 |
φ45 |
φ70×H26 |
90,000 |
PLG-R45-1000-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
1000 |
φ45 |
φ70×H26 |
94,400 |
PLG-R45-1500-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
1500 |
φ45 |
φ70×H26 |
103,600 |
PLG-R45-2000-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
2000 |
φ45 |
φ70×H26 |
130,450 |
PLG-R45-3000-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
3000 |
φ45 |
φ70×H26 |
130,450 |
PLG-R45-750P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
750 |
φ45 |
φ70×H26 |
93,500 |
PLG-R45-1000P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
1000 |
φ45 |
φ70×H26 |
98,200 |
PLG-R45-1500P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
1500 |
φ45 |
φ70×H26 |
107,500 |
PLG-R45-2000P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
2000 |
φ45 |
φ70×H26 |
117,000 |
PLG-R45-3000P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
3000 |
φ45 |
φ70×H26 |
136,000 |
|
|
|
|

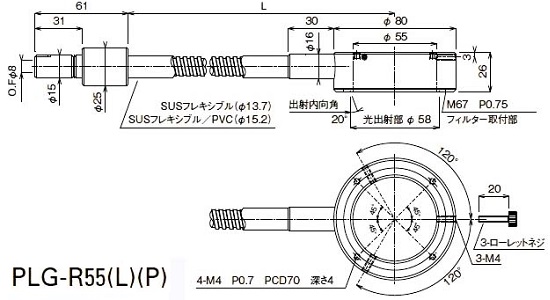

■ リング型内径φ55 |
標準タイプ(照射内向角20°) |
|
◆ご注文・販売価格はこちらへ→ショップ(光マート)
|
型 番 |
ファイバ種別 |
入射側 |
保護チューブ形式他 |
長さ (mm) |
出射側 |
標準価格 (税別) |
結束 |
形状 |
内径 |
形状 |
PLG-R55-750-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
750 |
φ55 |
φ80×H26 |
93,000 |
PLG-R55-1000-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
1000 |
φ55 |
φ80×H26 |
97,400 |
PLG-R55-1500-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
1500 |
φ55 |
φ80×H26 |
106,500 |
PLG-R55-2000-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
2000 |
φ55 |
φ80×H26 |
115,400 |
PLG-R55-3000-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
3000 |
φ55 |
φ80×H26 |
133,500 |
PLG-R55-750P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
750 |
φ55 |
φ80×H26 |
96,400 |
PLG-R55-1000P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
1000 |
φ55 |
φ80×H26 |
101,000 |
PLG-R55-1500P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
1500 |
φ55 |
φ80×H26 |
110,500 |
PLG-R55-2000P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
2000 |
φ55 |
φ80×H26 |
119,800 |
PLG-R55-3000P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
3000 |
φ55 |
φ80×H26 |
138,800 |
|
|
|
|

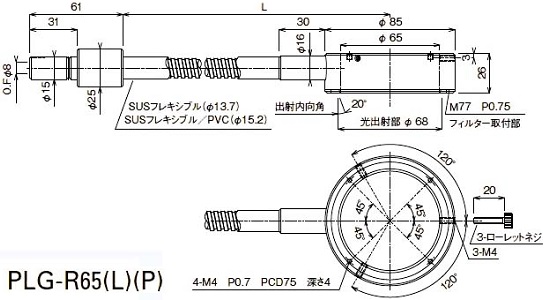

■ リング型内径φ65 |
標準タイプ(照射内向角20°) |
|
◆ご注文・販売価格はこちらへ→ショップ(光マート)
|
型 番 |
ファイバ種別 |
入射側 |
保護チューブ形式他 |
長さ (mm) |
出射側 |
標準価格 (税別) |
結束 |
形状 |
内径 |
形状 |
PLG-R65-750-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
750 |
φ65 |
φ85×H26 |
98,800 |
PLG-R65-1000-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
1000 |
φ65 |
φ85×H26 |
103,600 |
PLG-R65-1500-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
1500 |
φ65 |
φ85×H26 |
112,500 |
PLG-R65-2000-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
2000 |
φ65 |
φ85×H26 |
121,600 |
PLG-R65-3000-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル |
3000 |
φ65 |
φ85×H26 |
139,600 |
PLG-R65-750P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
750 |
φ65 |
φ85×H26 |
102,600 |
PLG-R65-1000P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
1000 |
φ65 |
φ85×H26 |
107,300 |
PLG-R65-1500P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
1500 |
φ65 |
φ85×H26 |
116,600 |
PLG-R65-2000P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
2000 |
φ65 |
φ85×H26 |
126,000 |
PLG-R65-3000P-8R-UX350 |
多成分ガラス |
φ8 |
UX350 |
SUSフレキシブル+PVC |
3000 |
φ65 |
φ85×H26 |
144,800 |
|
|
|
|

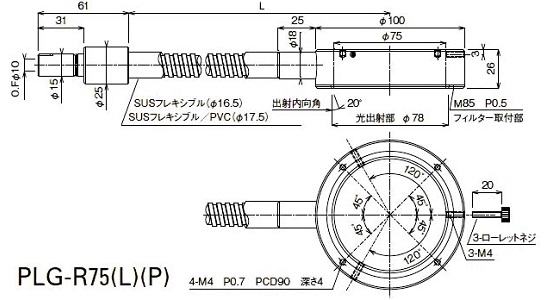

■ リング型内径φ75 |
標準タイプ(照射内向角20°) |
|
◆ご注文・販売価格はこちらへ→ショップ(光マート)
|
型 番 |
ファイバ種別 |
入射側 |
保護チューブ形式他 |
長さ (mm) |
出射側 |
標準価格 (税別) |
結束 |
形状 |
内径 |
形状 |
PLG-R75-750-10R-350RX |
多成分ガラス |
φ10 |
UX350 |
SUSフレキシブル |
750 |
φ75 |
φ100×H26 |
128,400 |
PLG-R75-1000-10R-UX350 |
多成分ガラス |
φ10 |
UX350 |
SUSフレキシブル |
1000 |
φ75 |
φ100×H26 |
135,000 |
PLG-R75-1500-10R-UX350 |
多成分ガラス |
φ10 |
UX350 |
SUSフレキシブル |
1500 |
φ75 |
φ100×H26 |
148,600 |
PLG-R75-2000-10R-UX350 |
多成分ガラス |
φ10 |
UX350 |
SUSフレキシブル |
2000 |
φ75 |
φ100×H26 |
162,200 |
PLG-R75-3000-10R-UX350 |
多成分ガラス |
φ10 |
UX350 |
SUSフレキシブル |
3000 |
φ75 |
φ100×H26 |
189,300 |
PLG-R75-750P-10R-UX350 |
多成分ガラス |
φ10 |
UX350 |
SUSフレキシブル+PVC |
750 |
φ75 |
φ100×H26 |
131,800 |
PLG-R75-1000P-10R-UX350 |
多成分ガラス |
φ10 |
UX350 |
SUSフレキシブル+PVC |
1000 |
φ75 |
φ100×H26 |
139,000 |
PLG-R75-1500P-10R-UX350 |
多成分ガラス |
φ10 |
UX350 |
SUSフレキシブル+PVC |
1500 |
φ75 |
φ100×H26 |
152,800 |
PLG-R75-2000P-10R-UX350 |
多成分ガラス |
φ10 |
UX350 |
SUSフレキシブル+PVC |
2000 |
φ75 |
φ100×H26 |
166,800 |
PLG-R75-3000P-10R-UX350 |
多成分ガラス |
φ10 |
UX350 |
SUSフレキシブル+PVC |
3000 |
φ75 |
φ100×H26 |
193,300 |
|
|
|
|
