リング型ライトガイド フラットタイプ
Ring Light Guide
多成分ガラスファイバー
素線の材質多成分ガラスプラスチック
ファイバー径50μm500μm
コア占有面積約85％約80％
開口数0.560.5
開口角度約68度約60度
ライトガイドとは
光ファイバー素線を数千〜数万本結束（バンドル）させた光を伝導するための製品で、 結束ファイバーの両端に口金を取付けて、SUS製保護管を被せます。
素線の種類は多成分ガラス、プラスチック、石英ガラス等で、 光源の種類（照度、熱、波長）に合った素線を使用します。
また、用途によって、出射側の形状（スポット、多分岐、リング、ライン、面発光）を選択できます。
保護管の種類
●SUSインターロックチューブ
任意の位置で曲げた姿勢を固定します。500mmを越える長さの物では自重で付け根付近から下がりますので途中を保持 する必要があります。
●SUSインターロックチューブ＋ＰＶＣ（塩化ビニル）被覆付
保護管の曲げ耐久性が向上します。
●SUSフレキシブルチューブ
自在に曲がりますので装置内の引き回しに便利です。ファイバーの許容曲げ半径以上には曲がりにくい様に設計しております。
●SUSフレキシブルチューブ＋ＰＶＣ（塩化ビニル）被覆付
水分や塵埃の進入を防ぎます。チューブの曲げ耐久性も上がります。
リング型ライトガイド
■光ファイバーをリング状に配列し、全周方向から照射
顕微鏡やマクロ撮影、工業検査等に最適
■用途に応じて、リング径、照射角度を選択可能
照射範囲、照射方向、照射距離、取付条件によって選定
■標準結束径（バンドル径）φ6／φ8　その他の径は特注対応
■1本から特注・カスタマイズ対応可能
対応光源装置
PCS-UHX ・  PCS-NHF150 ・  KTX-100シリーズ ・  KTX-150Rシリーズ ・  PCS-MH80RC ・  XEF-152S

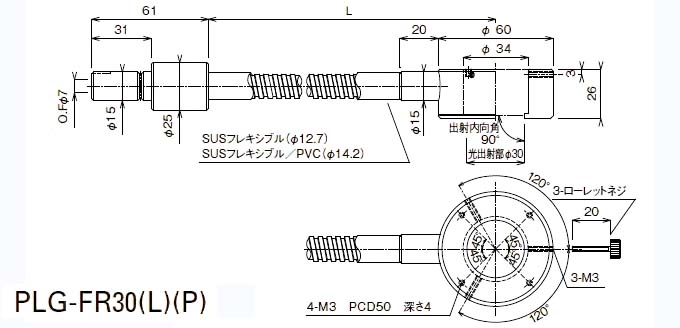

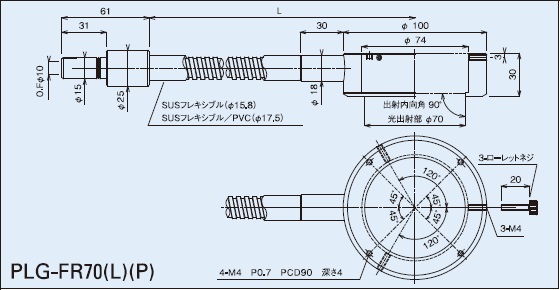

■ リング型内径φ30 フラットタイプ（照射内向角90°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)		 出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-FR30-1000-7R 多成分ガラス φ7 φ15×31 SUSフレキシブル 1000 φ30 φ60×H26 81,400
PLG-FR30-1500-7R 多成分ガラス φ7 φ15×31 SUSフレキシブル 1500 φ30 φ60×H26 89,300
PLG-FR30-2000-7R 多成分ガラス φ7 φ15×31 SUSフレキシブル 2000 φ30 φ60×H26 97,200
PLG-FR30-3000-7R 多成分ガラス φ7 φ15×31 SUSフレキシブル 3000 φ30 φ60×H26 113,200
PLG-FR30-1000P-7R 多成分ガラス φ7 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1000 φ30 φ60×H26 85,300
PLG-FR30-1500P-7R 多成分ガラス φ7 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1500 φ30 φ60×H26 93,700
PLG-FR30-2000P-7R 多成分ガラス φ7 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 2000 φ30 φ60×H26 101,800
PLG-FR30-3000P-7R 多成分ガラス φ7 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 3000 φ30 φ60×H26 118,600

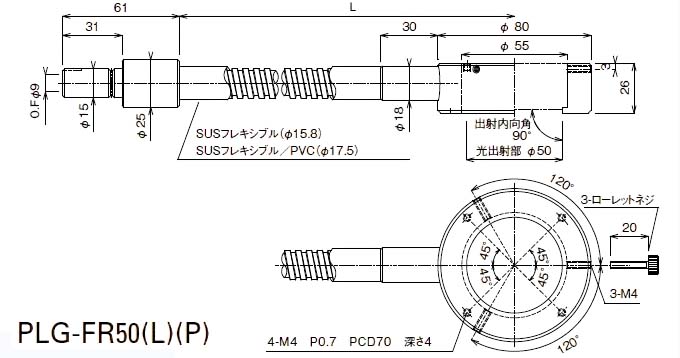

■ リング型内径φ50 フラットタイプ（照射内向角90°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)		 出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-FR50-1000-9R 多成分ガラス φ9 φ15×31 SUSフレキシブル 1000 φ50 φ80×H26 105,000
PLG-FR50-1500-9R 多成分ガラス φ9 φ15×31 SUSフレキシブル 1500 φ50 φ80×H26 117,400
PLG-FR50-2000-9R 多成分ガラス φ9 φ15×31 SUSフレキシブル 2000 φ50 φ80×H26 129,500
PLG-FR50-3000-9R 多成分ガラス φ9 φ15×31 SUSフレキシブル 3000 φ50 φ80×H26 154,000
PLG-FR50-1000P-9R 多成分ガラス φ9 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1000 φ50 φ80×H26 109,300
PLG-FR50-1500P-9R 多成分ガラス φ9 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1500 φ50 φ80×H26 121,800
PLG-FR50-2000P-9R 多成分ガラス φ9 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 2000 φ50 φ80×H26 134,700
PLG-FR50-3000P-9R 多成分ガラス φ9 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 3000 φ50 φ80×H26 159,800

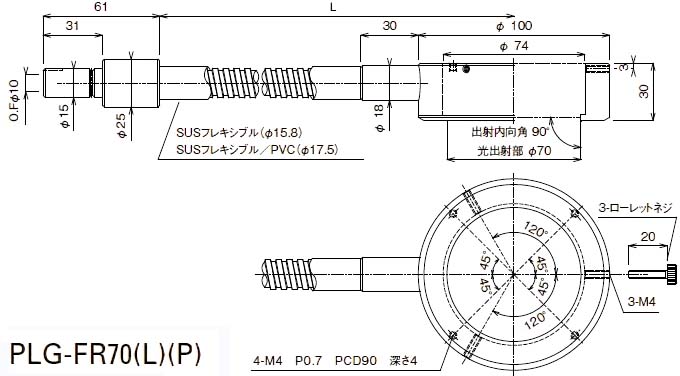

■ リング型内径φ70 フラットタイプ（照射内向角90°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)		 出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-FR70-1000-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 1000 φ70 φ100×H30 130,700
PLG-FR70-1500-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 1500 φ70 φ100×H30 145,500
PLG-FR70-2000-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 2000 φ70 φ100×H30 160,600
PLG-FR70-3000-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 3000 φ70 φ100×H30 190,700
PLG-FR70-1000P-10R 多成分ガラス φ10 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1000 φ70 φ100×H30 134,200
PLG-FR70-1500P-10R 多成分ガラス φ10 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 1500 φ70 φ100×H30 149,700
PLG-FR70-2000P-10R 多成分ガラス φ10 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 2000 φ70 φ100×H30 165,000
PLG-FR70-3000P-10R 多成分ガラス φ10 φ15×31 SUSﾌﾚｷｼﾌﾞﾙ+PVC被覆 3000 φ70 φ100×H30 196,000
●お問合せ→
