2分岐ライトガイド
Bifurcated Light Guide
多成分ガラスファイバー
素線の材質多成分ガラスプラスチック
ファイバー径50μm500μm
コア占有面積約85％約80％
開口数0.560.5
開口角度約68度約60度
ライトガイドとは
光ファイバー素線を数千〜数万本結束（バンドル）させた光を伝導するための製品で、 結束ファイバーの両端に口金を取付けて、SUS製保護管を被せます。
素線の種類は多成分ガラス、プラスチック、石英ガラス等で、 光源の種類（照度、熱、波長）に合った素線を使用します。
また、用途によって、出射側の形状（スポット、多分岐、リング、ライン、面発光）を選択できます。
保護管の種類
●SUSインターロックチューブ
任意の位置で曲げた姿勢を固定します。500mmを越える長さの物では自重で付け根付近から下がりますので途中を保持 する必要があります。
●SUSインターロックチューブ＋ＰＶＣ（塩化ビニル）被覆付
保護管の曲げ耐久性が向上します。
●SUSフレキシブルチューブ
自在に曲がりますので装置内の引き回しに便利です。ファイバーの許容曲げ半径以上には曲がりにくい様に設計しております。
●SUSフレキシブルチューブ＋ＰＶＣ（塩化ビニル）被覆付
水分や塵埃の進入を防ぎます。チューブの曲げ耐久性も上がります。
2分岐ライトガイド
■ファイバーを分岐することにより、複数の箇所へ照射可能
■照射角度を変える事により、表面の凹凸による影を強調・減影
■標準結束径（バンドル径）φ6／φ8　その他の径は特注対応
■1本から特注・カスタマイズ対応可能
対応光源装置
PCS-UHX ・  PCS-NHF150 ・  KTX-100シリーズ ・  KTX-150Rシリーズ ・  PCS-MH80RC ・  XEF-152S

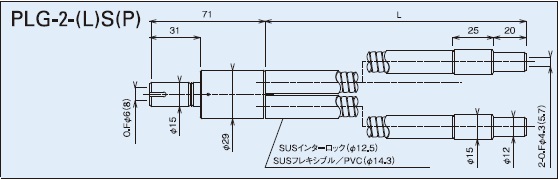

■ インターロック SUSインターロックチューブ
◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLG-2-500S-6 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSインターロック 500 25,500
PLG-2-500SP-6 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSインターロックPVC被覆付 500 29,300
PLG-2-1000S-6 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSインターロック 1000 32,200
PLG-2-1000SP-6 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSインターロックPVC被覆付 1000 36,400
PLG-2-500S-8 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSインターロック 500 29,500
PLG-2-500SP-8 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSインターロックPVC被覆付 500 33,800
PLG-2-1000S-8 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSインターロック 1000 39,600
PLG-2-1000SP-8 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSインターロックPVC被覆付 1000 44,300

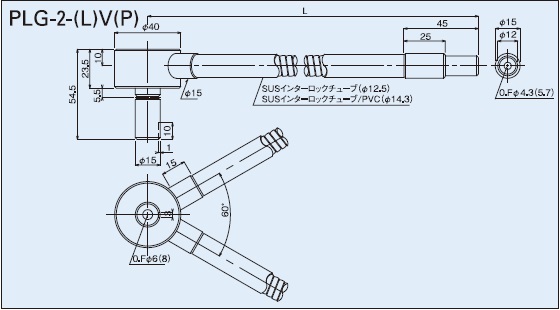

■ インターロック・垂直 SUSインターロックチューブ・入射側垂直取付型
◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLG-2-500V-6 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSインターロック 500 29,800
PLG-2-500VP-6 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSインターロックPVC被覆付 500 35,400
PLG-2-500V-8 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSインターロック 500 35,200
PLG-2-500VP-8 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSインターロックPVC被覆付 500 38,800

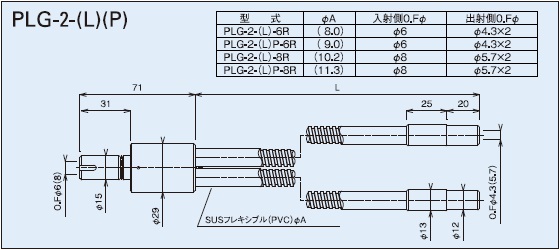

■ フレキシブル(結束φ6) SUSフレキシブルチューブ・結束径：φ6（ランダム結束）
◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLG-2-750-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSフレキシブル 750 30,800
PLG-2-1000-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSフレキシブル 1000 33,400
PLG-2-1000P-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSフレキシブルPVC被覆付 1000 37,200
PLG-2-1500-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSフレキシブル 1500 38,400
PLG-2-1500P-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSフレキシブルPVC被覆付 1500 43,000
PLG-2-2000-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSフレキシブル 2000 44,800
PLG-2-2000P-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSフレキシブルPVC被覆付 2000 49,000
PLG-2-3000-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSフレキシブル 3000 56,000
PLG-2-3000P-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUSフレキシブルPVC被覆付 3000 61,000
※結束：φ6R→φ6　ランダム結束

■ フレキシブル(結束φ8) SUSフレキシブルチューブ・結束径：φ8（ランダム結束）
◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLG-2-750-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSフレキシブル 750 36,600
PLG-2-1000-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSフレキシブル 1000 41,000
PLG-2-1000P-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSフレキシブルPVC被覆付 1000 45,300
PLG-2-1500-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSフレキシブル 1500 50,000
PLG-2-1500P-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSフレキシブルPVC被覆付 1500 54,700
PLG-2-2000-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSフレキシブル 2000 59,200
PLG-2-2000P-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSフレキシブルPVC被覆付 2000 64,000
PLG-2-3000-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSフレキシブル 3000 76,900
PLG-2-3000P-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUSフレキシブルPVC被覆付 3000 82,600
※結束：φ8R→φ8　ランダム結束

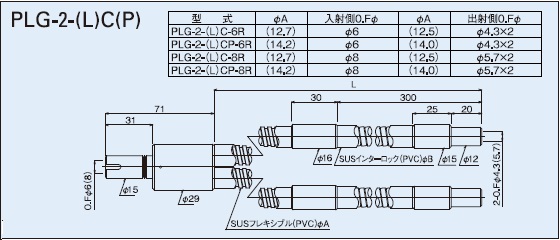

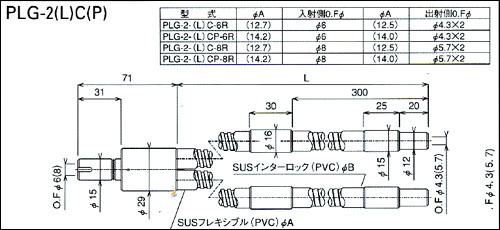

■ コンピネーション コンピネーションタイプ（SUSフレキシブルチューブ+SUSフレシブルチューブ）
◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLG-2-1000C-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ 1000 37,200
PLG-2-1000CP-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ・PVC 1000 41,800
PLG-2-1500C-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ 1500 42,800
PLG-2-1500CP-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ・PVC 1500 47,700
PLG-2-2000C-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ 2000 48,500
PLG-2-2000CP-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ・PVC 2000 53,900
PLG-2-3000C-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ 3000 54,200
PLG-2-3000CP-6R 多成分ガラス φ6 φ15×31 φ4.3 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ・PVC 3000 66,000
PLG-2-1000C-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ 1000 45,300
PLG-2-1000CP-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ・PVC 1000 49,700
PLG-2-1500C-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ 1500 54,200
PLG-2-1500CP-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ・PVC 1500 59,200
PLG-2-2000C-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ 2000 63,000
PLG-2-2000CP-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ・PVC 2000 68,500
PLG-2-3000C-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ 3000 81,000
PLG-2-3000CP-8R 多成分ガラス φ8 φ15×31 φ5.7 φ12×20 SUS ｲﾝﾀｰﾛｯｸ+ﾌﾚｷｼﾌﾞﾙ・PVC 3000 87,000
