ハロゲン光源装置 ROHS適合品
LA-100USW
メーカー：HAYASHI-REPIC
|
|
|
|
リモート機能標準装備により、外部からのリモートコントロールが可能
|
 |
■ROHS適合品
■入力電圧AC100V～240V対応
■リモート機能標準装備、ランプON/OFF、調光等の外部コントロール可能
■8ビットデジタル回路内蔵(別売)、光量調整をデジタル制御することも可能
■小型・軽量2.0Kg。省スペース化を実現
■直流点灯方式により、チラツキのない一定な射光を実現
【用途】
画像処理機器用の照明
顕微鏡用の照明
理科観察用照明
外観検査用照明
埃・キズなどの品質検用照明
|
|
|
●LA-100USW 販売価格 →
●JCR12V100W10H 交換ランプ 販売価格 →
●JCR12V100WH10 交換ランプ 販売価格 →
●JCR12V50W20H 交換ランプ 販売価格 →
|
| |
標準品 |
8bitデジタル回路内蔵 |
シャッターユニット内蔵 |
| LA-100USW |
38,000円（税別） |
56,000円（税別） |
62,000円（税別） |
|
| 仕 様
| | 型 式 |
LA-100USW |
| 定格入力電圧 |
AC100V～240V |
| 定格入力周波数 |
50/60Hz |
| 消費電力 |
130W / 75W(50Wランプ) |
| ランプ形式 |
JCR12V100W10H / JCR12V100WH10 / JCR12V50W20H(50Wランプ) |
| ランプ色温度 |
3100K / 3000K(50Wランプ) |
| ランプ平均寿命 |
※1 1000H / 2000H(50Wランプ) | 平均照度 |
※2 500,000lx / 260,000lx(50Wランプ) |
| ランプソケット |
HS-310-100S |
| 点灯方式 |
直流点灯方式 |
| 照度安定度 |
入力電圧変動 ±10%時 照度変動 約±0.3%(ランプ劣化は対象外) |
| 光量調節 |
出力方式 |
出力電圧可変方式 |
可変電圧範囲 |
DC3V-12V |
光量可変範囲 |
2%～100% |
| 保護機能 |
過電流保護回路 |
垂下形(自動復帰方式) |
過熱保護回路 |
出力遮断形(自動復帰方式) |
| 冷却方式 |
強制ファン冷却 |
| 光学フィルター |
防熱フィルター内蔵 |
| 使用温度/湿度 |
0℃～40℃ / 20%～80%RH(但し結露なし) |
| 機能(標準装備) |
| ⅰ |
ランプON/OFF機能 |
| ⅱ |

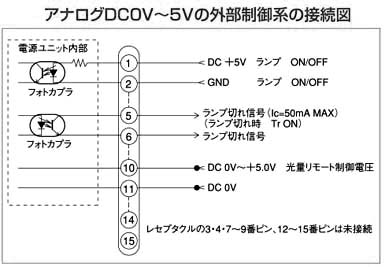

光量調節リモート機能(制御電圧DC 0V～+5V MAX) |
| ⅲ |
ランプ切れ検出機能(モニターLED付) ※3 |
|
| 外形寸法 |
W74XH115XD233mm(突起部除く寸法) |
| 重 量 |
2.0Kg |
| ライトガイド |
HAYASHI製純正ライトガイドをご使用下さい |
|
|
※ 1：ランプ寿命は実験値であり、保証値ではありません。
※ 2：照度はファイバー結束5mm、長さ500mmで投光端より15mmの位置での測定値。
※ 3：ランプ供給電圧3V以下でランプ切れ検出機能は作動しません。
|
|
|
|
■専用オプション
|
|
● USW-2E24V シャッターユニットユニット内蔵
|
| 型 番 |
用 途 |
駆動用電源 |
| USW-2E24V |
DC24Vロータリーンレイド方式 |
DC24V 0.5A以上 |
|
|
※シャッターユニット駆動用電源(12V/24V)は外部より供給して下さい。(本体とは別電源となります)
|
| ソレノイド仕様 |
仕 様 |
| 電源 / 電圧 |
DC24V / 0.25A |
| シャッターユニット用電源回路(ソレノイド) |
ソレノイド用電源部品はオプションでシャッターユニット付の時のみ実装されます。 |
|
|
※無通電時のシャッターユニット板状態の「常時開」：照射、「常時開」：遮光はお客様ご指定により出荷時にセットされます。
|
|

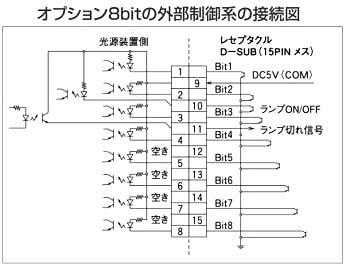

● 8bitデジタル調光回路内蔵可能
|
|
|
|
|
|

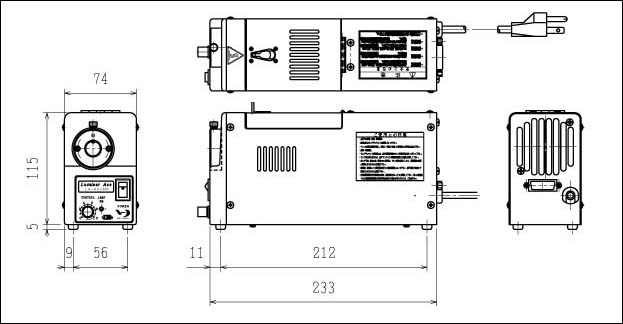

■外観図
|
|
※掲載の製品につきましては予告なく仕様及び価格を変更する場合もありますのでご了承下さい
|
|
|
