375Wメタルハライド光源装置
PCS-MH375RC
メーカー：NPI
|
|
|
|
業界最高クラス375Wメタルハライドランプ搭載。光量は250Wランプ(HID)搭載光源装置の約1.8倍
|
 |
■約1.8倍の高照度(PCS-UMX250比)
高出力の直流点灯HIDランプ採用により、業界最高クラスの高光量を実現。
250Wメタルハライドランプ搭載光源装置より、約1.8倍(当社比)の高光量
■長寿命(2,000h)
初期値に対して、40%低下した時間の平均値。
■高効率、高力率
力率改善回路により、高力率0.95以上を実現。高調波対策も万全です。
■大口径ライトガイドに対応
バンドル径φ11までの大口径ライトガイドに対応。
■アワーインジケータ搭載(累積点灯時間500時間単位でLED点灯)
ランプの寿命(2,000h)をお知らせします。
|
|
|
【用途】
ハイスピードカメラ用スポット照明／医療用簡易照明／顔料塗料・着色樹脂の硬化／大光量を必要とする検査用照明／顕微鏡用照明
|
●PCS-MH375RC 価格：395,000円(税別)／434,500円(税込) ご注文はこちらへ→ ショップ（光マート）
●PM-375 交換ランプ 価格：45,000円(税別)／49,500円(税込) ご注文こちらへ→ ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
|
|
|
■仕様 Specifications
|
| 型 式 |
PCS-MH375RC |
| 定格入力 |
AC100〜240V |
| 定格電圧許容範囲 |
AC85〜AC264V |
| 定格周波数・相数 |
50/60Hz・単相 |
| 定格入力電流 |
4.8A〜1.9A |
| 力 率 |
0.95以上 |
| 消費電力 |
約470W〜450W |
| 点灯方式 |
直流点灯方式 |
| ランプ寿命 |
約2,000時間
(光量が初期値に対し40%低下時) ※注1 |
| 適合ランプ形式 |
PM-375 |

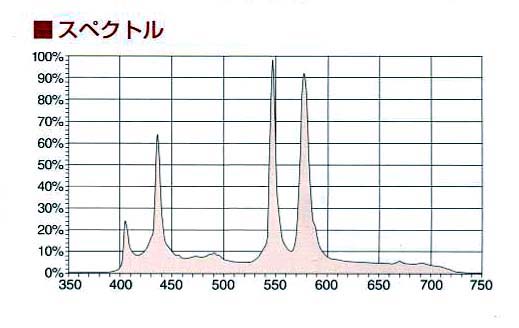

| ランプ色温度 |
約5,000°K |
| 初期光束 |
5,750ml ※2 |
| 照度安定度 |
±3%以下 ※3 |
| 調光方式 |
スリット円板透過 |
| 調光範囲 |
0〜100% |
| 過昇温保護 |
自動復帰 |
| 環境温度範囲 |
0〜40℃ |
| 環境湿度範囲 |
20〜85％(但し結露なし) |

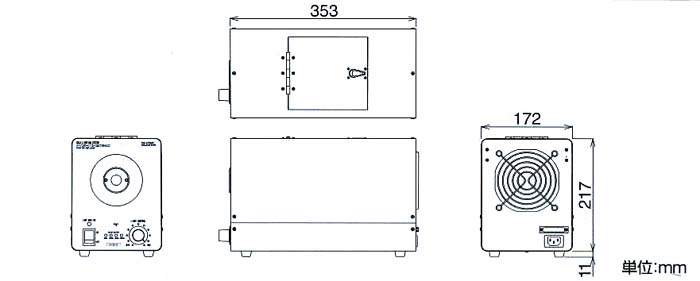

| 外形寸法 |
172(W)×217(H)×353(D) (突起部含まず) |
| 重 量 |
約6.7kg |
| ライトガイド |
NPI製純正耐熱ライトガイドをご使用下さい |
|
拡大図
|
拡大図
|
※1：ON/OFFの頻度により大きく変わります
※2：PLG-1-1500-11.3R-UX350を使用した先端出射部の平均初期値です。
※3：入力電圧が±10%変動した場合の値です
|
|
|
|
|
■ライトガイド
|
|
| 型番 |
タイプ |
出射形状 |
結束 |
保護管 |
長さ
(mm) |
価格
税別/税込 |
| PLG-1-1000-6R-UX350 |
耐熱 |
スポット型
φ12×20mm |
φ6 |
フレキシブル
SUS |
1000 |
40,000円
44,000円 |
| PLG-1-1500-6R-UX350 |
耐熱 |
スポット型
φ12×20mm |
φ6 |
フレキシブル
SUS |
1500 |
42,800円
47,080円 |
| PLG-1-2000-6R-UX350 |
耐熱 |
スポット型
φ12×20mm |
φ6 |
フレキシブル
SUS |
2000 |
47,500円
52,250円 |
| PLG-1-1000-8R-UX350 |
耐熱 |
スポット型
φ12×20mm |
φ8 |
フレキシブル
SUS |
1000 |
52,200円
57,420円 |
| PLG-1-1500-8R-UX350 |
耐熱 |
スポット型
φ12×20mm |
φ8 |
フレキシブル
SUS |
1500 |
60,600円
66,660円 |
| PLG-1-2000-8R-UX350 |
耐熱 |
スポット型
φ12×20mm |
φ8 |
フレキシブル
SUS |
2000 |
69,000円
75,900円 |
| PLG-1-500S-6-UX350 |
耐熱 |
スポット型
φ12×20mm |
φ6 |
インターロック
SUS |
500 |
33,600円
36,960円 |
| PLG-1-1000S-6-UX350 |
耐熱 |
スポット型
φ12×20mm |
φ6 |
インターロック
SUS |
1000 |
39,000円
42,900円 |
| PLG-1-1000S-8-UX350 |
耐熱 |
スポット型
φ12×20mm |
φ8 |
インターロック
SUS |
1000 |
50,900円
55,990円 |
| PLG-L50-1000-8R-UX350 |
耐熱 |
ライン型
スリット長50mm |
φ8 |
フレキシブル
SUS |
1000 |
74,000円
81,400円 |
| PLG-L100-1000-8R-UX350 |
耐熱 |
ライン型
スリット長100mm |
φ8 |
フレキシブ
ルSUS |
1000 |
96,400円
106,040円 |
| PLG-L200-1500-8R-UX350 |
耐熱 |
ライン型
スリット長200mm |
φ8 |
フレキシブル
SUS |
1500 |
144,800円
159,280円 |
| PLG-2L30-2000-8R-UX350 |
耐熱 |
ライン型
スリット長30mm×2 |
φ8 |
2分岐フレキシブル
SUS |
2000 |
144,000円
158,400円 |
|
|
|
|
|

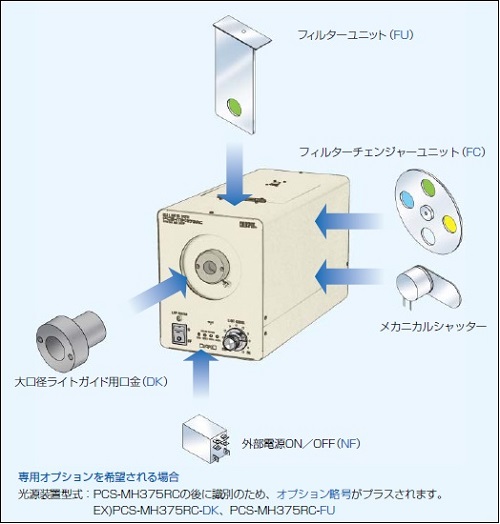

■オプション
|
|
●メカニカルシャッター
・ロータリーソレノイド式シャッターにより、出射光を瞬時に開閉することが
可能です。(応答速度：約40ｍＳ遅延）
・ロータリーソレノイドは静音タイプを使用しています。
型式：ＰＭＳ−018−O ノーマルオープン
形式：ＰＭＳ−018−C ノーマルクローズ
大口径ライトガイド用口金（略号：ＤＫ）
・φ13〜φ20までのバンドル径（光ファイバー素線の集束径）のライトガイドを使用するための口金です。
・長尺ライン型ライトガイドや、多分岐ライトガイドなどに使用する事により、光源装置１台で使用できるライトガイドの自由度
が向上します。
●外部電源ＯＮ／ＯＦＦ機能（略号：ＮＦ）
・外部からの信号（ＤＣ24Ｖ）で光源装置電源のＯＮ／OFFを行います。
※注意：光源装置本体の電源スイッチは無効になります。

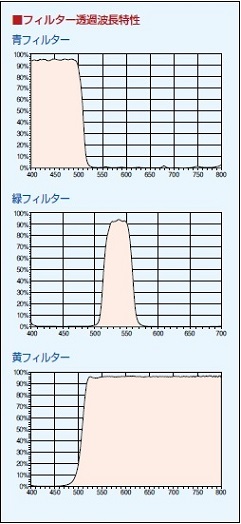

●フィルターユニット（略号：FU）
・光源装置外部より、手動で差し込むカラーフィルターユニットです。
・青、緑、黄から選択できます。
型式：青フィルター：PFU−B
型式：緑フィルター：PFU−G
型式：黄フィルター：PFU−Y
フィルターチェンジャーユニット（略号：FC）
・外部信号によりフィルターを切り替えるユニットです。
・4 枚分のスロット（F1〜F4）があり、青、緑、黄から選択できます。
・ご注文時は、F1〜F4各個に色指定してください。
|
|
＊外部制御を容易に操作するコントロールボックス：PIF−002も用意しております
※28bitデジタル調光･アナログ調光･メカニカルシャッター動作･フィルターチェンジャーのフィルター切替が容易に操作できます
|
※掲載の製品につきましては予告なく仕様及び価格を変更する場合もありますのでご了承下さい
|
|
|
|
