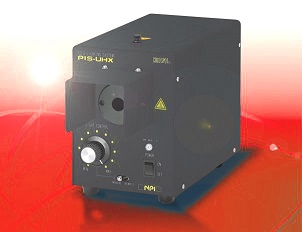

近赤外線照射150Wハロゲンランプ光源装置
PIS-UHX-NIR / PIS-UHX-AIR / PIS-UHX-IR
メーカー：NPI
|
|
|
一般的な100WハロゲンのIR光源装置より、さらに照射強度のある150WハロゲンのIR光源装置が新登場!!
用途に合わせてピーク波長を3種類の
ランプから選定可能です。 |
 |
■近赤外線領域の照射を専用150Wハロゲンランプで実現
■各用途に応じてピーク波長を3種類のランプにて選定可能
■照射波長:400〜1100nm・400〜1700nm・650〜1500nm
■ピーク波長：800nm・1000nm
■可視光をカットするフィルターを設置する事も可能です。(別売)
【用途】
農産物・食品・検査非破壊検査
半導体検査・シリコンウエハーの検査
生体科学分野
近赤外線分光
|
|
| ●PIS-UHX-NIR |
販売価格：100,000円（税別）／110,000円（税込） ご注文はこちらへ → ショップ（光マート） |
| ●PIS-UHX-AIR |
販売価格：120,000円（税別）／132,000円（税込） ご注文はこちらへ → ショップ（光マート） |
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
|
|
|
■仕様 Specifications
|
| 型 式 |
| 定格入力電圧 |
AC100V〜AC240V |
| 入力電圧許容範囲 |
AC85V〜AC264V |
| 定格周波数・相数 |
50/60Hz・単相 |
| 定格入力電流 |
2A-1A |
| 力 率 |
0.95以上 |
| 点灯方式 |
直流点灯方式 |
| 適合ランプ |
PLL-150/NIR |
PLL-150/10H-AL |
PLL-150/10H-IR |
| 照射波長 |
400〜1100nm |
400〜1700nm |
650〜1500nm |
| ピーク波長 |
800nm |
1000nm |
800nm |
| 調光方式 |
電圧可変式 |
| フィルター |
- |
- |
可視光カットフィルター
設置可能 |
| 電圧安定度 |
±0.1%(定格入力電圧±10%時) |
| 電圧可変範囲 |
2-15V |
| 冷却方式 |
強制ファン冷却 |
| 口金カバー |
- |
- |
カバー付き |
| 環境温度範囲 |
0〜40℃ |
| 環境湿度範囲 |
20〜85％RH(但し結露なし) |
| 外形寸法 |
124(W)×165(H)×224(D)(突起部含まず) |
| 重 量 |
約2.7kg |
| ライトガイド |
標準仕様 |
専用超耐熱仕様(別途見積) |
専用超耐熱仕様(別途見積) |
| 価格 |
100,000円（税別） |
120,000円（税別） |
販売終了 |
|
|
■ワールドワイド入力電圧
■PSE適合
■CEマーキング
■ライトガイドは専用の耐熱仕様品が適合します
■可視光カットフィルター設置可能
■口金カバー付属
|

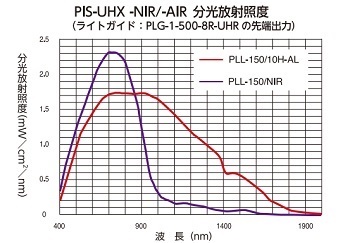

出力分光分布強度図
|
|
|
|
| ※掲載の製品につきましては予告なく企画及び仕様を変更する場合もありますのでご了承下さい |
|
|
|
■ライトガイド
|
|
| 型番 |
タイプ |
NIR |
AIR |
IR |
出射形状 |
結束 |
保護管 |
長さ |
価格
税別/税込 |
| PLG-1-1000-8R |
標準 |
○ |
× |
× |
スポット型
φ12×20mm |
φ8 |
フレキシブル
SUS |
1000 |
31,200円
34,320円 |
| PLG-1-500S-6R-UHR |
超耐熱 |
○ |
○ |
○ |
スポット型
φ12×20mm |
φ6 |
インターロック
SUS |
500 |
52,900円
58,190円 |
| PLG-1-1000S-6R-UHR |
超耐熱 |
○ |
○ |
○ |
スポット型
φ12×20mm |
φ6 |
インターロック
SUS |
1000 |
58,600円
64,460円 |
| PLG-1-1000-8R-UHR |
超耐熱 |
○ |
○ |
○ |
スポット型
φ12×20mm |
φ8 |
フレキシブル
SUS |
1000 |
62,900円
69,190円 |
| PLG-1-1000S-8R-UHR |
超耐熱 |
○ |
○ |
○ |
スポット型
φ12×20mm |
φ8 |
インターロック
SUS |
1000 |
67,200円
73,920円 |
| PLG-2-1000-8R-UHR |
超耐熱 |
○ |
○ |
○ |
スポット型
φ12×20mm |
φ8 |
フレキシブル
SUS |
1000 |
92,900円
102,190円 |
|
・上記は、対応ライトガイドの一例です。 標準ライトガイドの仕様で耐熱ライトガイドを製作できます。（要問合）
・PIS-UHX-NIRは、 標準ライトガイドを使用できます。
・PIS-UHX-AIR・PIS-UHX-IRには、必ず超耐熱ライトガイドをご使用下さい。
超耐熱ライトガイド以外を使用しますと、入射部が破損し、修理できない場合もございます。
|
|

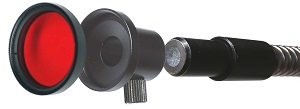

■フィルター
|
 |
● OF-IR80N 赤外透過フィルター → 詳細ページ
可視域カット（透過波長：800nm〜）
● OF-R70 R70シャープカットフィルター → 詳細ページ
可視域カット（透過波長：700nm〜）
● フィルターアダプター M22.5P0.5〜M27.0P0.5 → 詳細ページ
● フィルターアダプター ライトガイド出射側φ12〜φ14 → 詳細ページ
※他社製フィルターも使用可能・特注製作にも対応致します。
|
|
| 型番 |
解説 |
販売価格
税別/税込 |
| PFA-IR80N-22.5 |
PFA-22.5 フィルターアダプターとOF-IR80N-225 赤外透過フィルターのセット |
28,000円
30,800円 |
| PFA-R70-22.5 |
PFA-22.5 フィルターアダプターとOF-R70-225 R70シャープカットフィルターのセット |
18,500円
20,350円 |
|
|
|
|
■専用オプション Option (光源装置へ組み込んだ状態でのお届けとなります)
|
| 型番 |
商品名 |
解説 |
販売価格
税別/税込 |
| PRB-006DA |
アナデジ調光ボード |
コントロール電圧(0〜5V)で256段階調光が可能 |
20,000円
22,000円 |
| PRB-006DP |
パラレル調光ボード |
外部信号（パラレル8bitデジタル）による256段階調光が可能 |
20,000円
22,000円 |
| PRB-006DR |
シリアル調光ボード |
RS232Cによるシリアル8bit・256段階調光が可能、デージーチェーンで16台まで接続、各々調光可能（通信速度9600dps） |
30,000円
33,000円 |
| PMS-016-O |
メカニカルシャッター
（ノーマルオープン） |
出射光を瞬時に開閉する事が可能、シャッター電源内蔵(DS5V印加により動作)ロータリーソレノイド静音タイプを採用 |
30,000円
33,000円 |
| PMS-016-C |
メカニカルシャッター
（ノーマルクローズ） |
出射光を瞬時に開閉する事が可能です。 シャッター電源内蔵(DS5V印加により動作)ロータリーソレノイド静音タイプを採用 |
30,000円
33,000円 |
|
|
|
|
