ハロゲン光源装置 UL認定品・ROHS適合品・PSE認定品
LA-150UE
メーカー：HAYASHI-REPIC
|
|
|
|
150W 光源装置の標準タイプ 15Vハロゲンランプ対応
|
 |
■ROHS適合品
■入力電圧AC100-120V /200-240V対応(自動切換
■15V / 12V用ハロゲンランプ使用可能(出力電圧切換)
■リモート機能標準装備、ランプON/OFF、光量調整など外部コントロール可能
■8bitコンバータユニット(DA-8U)の使用により、光量調整をデジタル制御可能
■小型・軽量2.6Kg。省スペース化を実現
■直流点灯方式により、チラツキのない一定な射光を実現
【用途】
画像処理機器用の照明
顕微鏡用の照明
理科観察用照明
外観検査用照明
埃・キズなどの品質検用照明
|
|
|
●LA-150UE 販売価格 →
●JCR15V150W5H/5 交換ランプ 販売価格 →
●JCR12V100WH10 交換ランプ 販売価格 →
|
| 仕 様
| | 型 式 |
LA-150UE |
| 定格入力電圧 |
AC100-120V / 200-240V(自動切換) |
| 定格入力周波数 |
50/60Hz |
| 消費電力 |
180W(150Wランプ最大定格負荷時) |
| ランプ仕様 |
ランプ形式 |
出力電圧※4 |
色温度 |
平均寿命※1 |
平均照度※2 |
JCR15V150W5H/5 |
15V |
3100K |
700H |
650,000lx |
JCR12V100W10H |
12V |
3100K |
1000H |
500,000lx |
| 点灯方式 |
直流点灯方式 |
| 照度安定度 |
入力電圧変動 ±10%時 照度変動 約±0.3%(ランプ劣化は対象外) |
| 光量調節 |
出力方式 |
出力電圧可変方式(出力切換付) |
可変電圧範囲 |
DC3V-12V/14V |
光量可変範囲 |
2%～100% |
| 保護機能 |
過電流保護回路 |
垂下形(自動復帰方式) |
過熱保護回路 |
出力遮断形(電源再投入により復帰) |
| 冷却方式 |
強制ファン冷却 |
| 光学フィルター |
コールドフィルター・防熱フィルター内蔵 |
| 使用温度/湿度 |
-10℃～+45℃ / 20%～80%RH(但し結露なし) |
| 使用温度ヒューズ |
AC250VT4Aガラス管ヒューズ(φ5.2×2.0mm) |
| 機 能 |
| ⅰ |
ランプON / OFF 機能 |
| ⅱ |
光量調節リモート機能(制御電圧DC0V-+5V MAX)※3 |
| ⅲ |
ランプ切れ検出機能(モニターLED付) |
| |
ランプ切れ、ランプ末実装時にランプ切れ信号出力 |
|
| 安全規格 |
UL61010-1 |
| 外形寸法 |
W115XH130XD231mm(突起部除く寸法) |
| 重 量 |
2.6Kg |
| ライトガイド |
HAYASHI製純正ライトガイドをご使用下さい |
|
|
※ 1：ランプ寿命は実験値であり、保証値ではありません。
※ 2：照度はファイバー結束5mm、長さ500mmで投光端より15mmの位置での測定値。
※ 3：特に指定なき場合は150Wランプを装着します。
|
|
|
|
■専用オプション
|
● DA-8U 8bitコンバーターユニット→ 詳細
内蔵品も製作可能です。(内蔵品はUL規格準拠となります)
内蔵品のI/OはDA-8Uと異なります。お問合せ下さい。
● SU-2E12V シャッターユニット内蔵
● SU-2E24V シャッターユニット内蔵
シャッターユニット装着時はUL規格準拠となります。
|
| 型 番 |
用 途 |
駆動用電源 |
| SU-2E12V |
DC12Vロータリーンソレノイド方式
(取付アングル付) |
DC12V 1A以上 |
| SU-2E24V |
DC24Vロータリーンソレノイド方式
(取付アングル付) |
DC24V 0.5A以上 |
|
|
※シャッター駆動用電源(12V/24V)は外部より供給して下さい。(本体とは別電源となります)(本体とは別電源となります)
|
| ソレノイド仕様 |
仕 様 |
| 電源 / 電圧 |
DC24V / 0.25A |
| シャッター用電源回路(ソレノイド) |
ソレノイド用電源部品はオプションでシャッター付の時のみ実装されます。 |
|
|
※無通電時のシャッター板状態の「常時開」：照射、「常時開」：遮光はお客様ご指定により出荷時にセットされます。
|
|
|
|

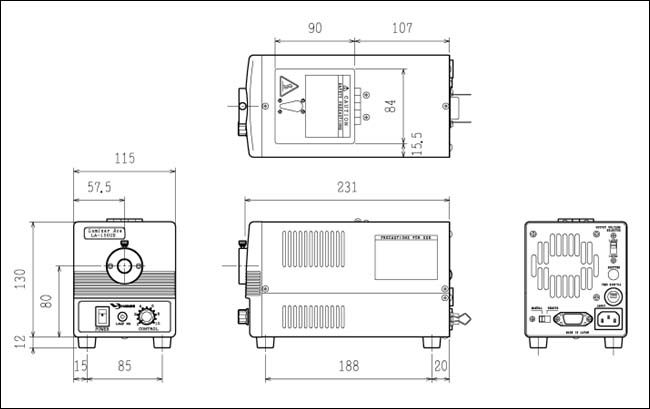

■外観図
|
|
※掲載の製品につきましては予告なく仕様及び価格を変更する場合もありますのでご了承下さい
|
|
|
