LEDファイバー光源装置
PCS-LED250
メーカー：NPI
|
|
|
|
250Wメタルハライドランプ光源に匹敵する大光量LEDファイバー光源装置
|
 |
■業界最高水準の200万lxを達成
250Wメタルハライドランプ光源の照度を超えました
■最大結束径φ22までのライトガイドに対応
結束径φ3～22mmまでのファイバーに最適化した光学設計で高出力を実現しました
■多彩な通信方式で外部制御が可能
デジタル通信、シリアル通信、Ethernet通信、アナログ通信で制御可能です
■柔軟なカスタマイズ
各種ライトガイドへの対応、光学レンズのカスタマイズ、リニアリティ特性のカスタマイズに対応可能です
【用途】
画像処理用途ファイバー照明用光源装置
ファイバー接続型リニアブライト（伝送ライト）用
高速度カメラ撮影用
顕微鏡の補助照明
埃・キズなどの品質検用照明
|
|
●PCS-LED250 価格：350,000円(税別)／385,000円(税込) ご注文はこちらへ→ 光マート
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
|
|

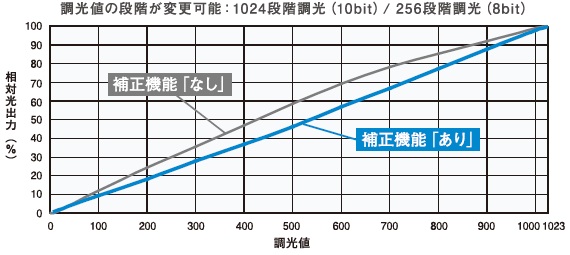

●再現性のあるリニアリティ特性 HIGH LINEARITY
・独自の補正機能を標準搭載
・再現性のあるリニアリティを実現
|
|
|
メーカー測定条件での測定値（保証値ではありません）
本製品は常時補正機能が「あり」の状態です。
|

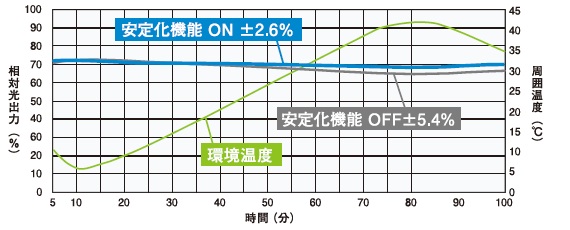

●高出力安定化機能を搭載（フィードバック機能） FEEDBACK CONTROL FUNCTION
・過酷な使用環境でも、安定した光出力を実現
独自の安定化機能により、明るさの変動を±％以内に抑えます。
使用環境温度内の変化においても、有効に機能を発揮します。
(使用温度：5～40℃、調光値：40～80％の範囲でも使用時において有効)
|
|
|
メーカー測定条件での測定値（保証値ではありません）
出荷時は安定化機能がOFFの状態です。。
|

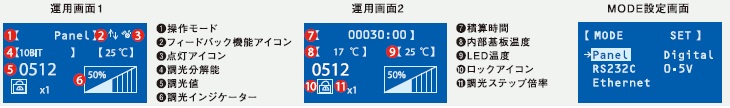

●モニタリング機能で稼働状況を監視
・LED温度、内部基板温度、積算時間などの稼働状況をディスプレイに表示
|
|
●多彩な通信方式で外部制御が可能
・デジタル通信制御：シンクタイプ、ソースタイプに対応
・シリアル通信制御：RS-232C
・Ethernet通信制御：TCP/IP、UDP/IPプロトコル
|
●柔軟カスタマイズ対応
・結束径φ3～22mmまでのファイバーに対応
・光学レンズのカスタイマイズにより伝送ライトへの最適化が可能
・リニアリティ特性（調光カーブ）のカスタマイズ
・光源装置側口金のカスタマイズが可能
|

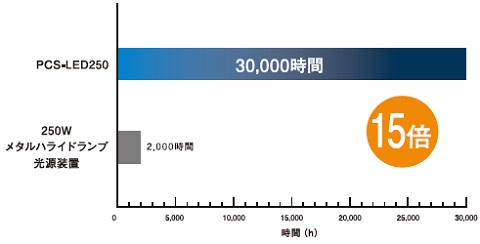

●30,000時間の長寿命
・PCS-LED250と250Ｗメタルハライドランプ光源の寿命比較
|
|
|
|
|
■仕様 Specifications
|
| 型 式 |
PCS-LED250 |
| 適合ファイバー結束径 |
φ8～14 |
| 配光角 |
全角30° |
| LED発光色 |
白色 |
| 相関色温度(typ.) |
6500 K |
| 駆動方式 |
定電流方式 |
| 調光方式 |
電流可変制御 |
| チャネル数 |
チャネル |
| 電源定格入力電圧 |
AC100～240V(±10％)、50/60Hz
日本国内での使用時：AC100V(±10％)、50/60Hz |
| 消費電力(typ.) |
200VA
日本国内での使用時：AC100V、180W |
| 突入電流(typ.) |
15A(AC100V時)、30A(AC200V時)
※コールドスタート時 |
| 設置漏洩電流 |
3.5mA以下(AC264V、60Hz、無負荷時)
日本国内での使用時：1mA以下(AC100V、60Hz、無負荷時) |
| 絶縁耐圧・絶縁抵抗 |
AC1500V 1分間カットオフ電流10mA、
DC500V 20MΩ以上 |
| 使用環境 |
温度：5～40℃、湿度：20～80％、RH(結露なきこと)
高度：2000m max、過度過電流：カテゴリⅡ、汚染度：2 |
| 保存環境 |
温度：-15～60℃、湿度：20～85％、RH(結露なきこと) |
| 冷却方式 |
強制冷却 |
| CEマーキング |
0～40℃ |
| 環境湿度範囲 |
安全規格：EN61010-1適合
EMC規格：EN61000-6-2、EN61000-6-4 |
| 電気用品安全法 |
技術基準適合 |
| 環境規制 |
RoHS対応 |
| 材質・塗装・表面処理 |
アルミ合金 |
| 重量 |
3.9kg以下 |
| 付属品 |
取扱説明書×1、3Ｐアース極付きACコード(2m)×1 |
|
|
|
|
■ライトガイド
|
|
| 型番 |
タイプ |
出射形状 |
結束 |
保護管 |
長さ |
価格
税別/税込 |
| PLG-1-1000-6-UX |
耐熱 |
スポット型φ12×20mm |
φ6 |
フレキシブルSUS |
1000 |
33,000円
36,300円 |
| PLG-1-1500-6-UX |
耐熱 |
スポット型φ12×20mm |
φ6 |
フレキシブルSUS |
1500 |
35,800円
39,380円 |
| PLG-1-2000-6-UX |
耐熱 |
スポット型φ12×20mm |
φ6 |
フレキシブルSUS |
2000 |
41,400円
45,540円 |
| PLG-1-1000-8R-UX |
耐熱 |
スポット型φ12×20mm |
φ8 |
フレキシブルSUS |
1000 |
47,200円
51,920円 |
| PLG-1-1500-8R-UX |
耐熱 |
スポット型φ12×20mm |
φ8 |
フレキシブルSUS |
1500 |
57,000円
62,700円 |
| PLG-1-2000-8R-UX |
耐熱 |
スポット型φ12×20mm |
φ8 |
フレキシブルSUS |
2000 |
64,400円
70,840円 |
| PLG-1-500S-6-UX |
耐熱 |
スポット型φ12×20mm |
φ6 |
インターロックSUS |
500 |
28,600円
31,460円 |
| PLG-1-500S-8-UX |
耐熱 |
スポット型φ12×20mm |
φ8 |
インターロックSUS |
500 |
37,500円
41,250円 |
| PLG-1-1000S-8-UX |
耐熱 |
スポット型φ12×20mm |
φ8 |
インターロックSUS |
1000 |
45,900円
50,490円 |
| PLG-L200-1500-8R-UX |
耐熱 |
ライン型 スリット長200mm |
φ8 |
フレキシブルSUS |
1500 |
139,800円
153,780円 |
|
・上記は、対応ライトガイドの一例です。詳しくは、 耐熱ライトガイドUXのページをご覧下さい。
・ 標準ライトガイドの仕様で耐熱ライトガイドを製作できます。（要問合）
耐熱ライトガイド以外を使用しますと、入射部が破損し、修理できない場合もございます。
|
|
|
|
■外観図
|
|
※掲載の製品につきましては予告なく仕様及び価格を変更する場合もありますのでご了承下さい
|
|
|
