ハロゲン光源装置PCS-UHX
PCS-UHX-100 / PCS-UHX-150
メーカー：NPI
|
|
|
|
世界で使用できる100V〜240Vのワールドワイド入力対応 多機能高安定化光源装置
|
 |
■ワールドワイド入力電圧
定格100V〜240V、許容入力85V〜264Vインレット入力で、各種プラグコードに対応。標準コードは100V用です。
ほかのコードはお客様にてご用意ください。
■高力率
力率改善専用ICを採用、力率0.95以上を実現。高調波対策も万全です。
■ アナログ調光リモコン標準装備
アナログコントロール(DC0〜5V入力)回路を標準装備しました。
■ リモートランプON/OFF標準装備
シャッターを必要とするほどの頻度では無い場合に便利です。(DC5V印加により消灯)
■ランプモニター標準装備
従来機通り正面LEDは、ランプ点灯時は緑、不点灯時は赤の表示をします。
ランプ切れ信号は背面の制御コネクターからオープンコレクタ・エミッタ出力します。
■大口径ライトガイド対応
バンドル径φ11までの大口径ライトガイドに対応可能です。(メーカー対応)
■外部調光、内部調光切替スイッチ
外部調光、内部調光切替スイッチを前面パネルに配置、外部調光のセッティングが容易です。
|
| 機 能 一 覧
| | ランプ切れ信号出力 |
オープンコレクタ・エミッタ |
| 出力電圧切り替え機能 |
ジャンパー切替 12/15V |
| アナログ信号電圧調光 |
DC0〜5入力
(ｱﾅﾃﾞｼﾞはｵﾌﾟｼｮﾝ) |
| 8bitデジタル信号調光 |
パラレルorシリアル(ｵﾌﾟｼｮﾝ) |
| リモートランプON/OFF |
DC5V印加によりOFF |
| シャッターON/OFF |
DC5V印加により動作
(ﾉｰﾏﾙｵｰﾌﾟﾝ・ｸﾛｰｽﾞ) |
| 過電流保護回路 |
内蔵(電源再投入により復帰) |
| 過昇温保護回路 |
内蔵(自動復帰) |
|
|
●PCS-UHX-100 100W 価格：82,000円(税別)／90,200円（税込） ご注文はこちらへ→ 光マート
●PCS-UHX-150 150W 価格：82,000円(税別)／90,200円（税込） ご注文はこちらへ→ 光マート
●PLL-100/15H 100W交換ランプ 価格：4,000円(税別)／4,400円(税込) ご注文はこちらへ→ 光マート
●PLL-150/10H 150W交換ランプ 価格：4,800円(税別)／5,280円(税込) ご注文はこちらへ→ 光マート
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
|
|
|
■仕様 Specifications
|
| 型 式 |
PCS-UHX(-100/-150) |
| 定格入力電圧 |
AC100V〜AC240V |
| 入力電圧許容範囲 |
AC85V〜AC264V |
| 低格周波数・相数 |
50/60Hz・単相 |
| 低格入力電流 |
2A-1A(150W) |
| 力 率 |
0.95以上 |
| 点灯方式 |
直流点灯方式 |
| 適合ランプ |
12V30W〜100W/15V150W |
| 調光方式 |
電圧可変式 |
| 平均最大照度 |
950,000lx(注1)(出荷時装着はロングライフタイプです) |
| 初期光束 |
350lm(注1) |
| 照度安定度 |
±0.1％(注2) |
| 照度可変範囲 |
0.01〜100％ |
| 冷却方式 |
強制ファン冷却 |
| 環境温度範囲 |
0〜40℃ |
| 環境湿度範囲 |
20〜85％RH(但し結露なし) |

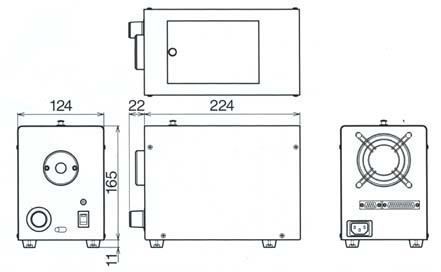

| 外形寸法 |
124(W)×165(H)×224(D)(突起部含まず) |
| 重 量 |
約2.7kg |
| ライトガイド |
NPI製純正ライトガイドをご使用下さい |
|
|
注1：ランプはPLH-150/7Hを使用し、標準のライトガイド・PLG-1-500S-6を使用した先端での平均初期値です。
注2：定格入力電圧対して±10％変動した場合の値です。(ランプの経時劣化は含みません)
|
|
適合ランプ
|
| 型番 |
定格電圧 |
定格電力 |
定格寿命 |
色温度 |
初期光束
|
税別価格 |
| 結束φ6 |
結束φ8 |
| PLH-100 |
12V |
100W |
500H |
3.400K |
360 lm |
520 lm |
3,500円 |
| PLL-100/15H |
12V |
100W |
1,500H |
3.100K |
250 lm |
380 lm |
4,000円 |
| PLH-75 |
12V |
75W |
50H |
3.400K |
280 lm |
400 lm |
3,500円 |
| PLL-75 |
12V |
75W |
1,500H |
3.100K |
130 lm |
200 lm |
4,000円 |
| PLH-150 |
15V |
150W |
500H |
3.400K |
420 lm |
610 lm |
4,000円 |
| PLH-150/7H |
15V |
150W |
700H |
3.100K |
350 lm |
580 lm |
− |
| PLL-150/10H |
15V |
150W |
1,000H |
3.100K |
360 lm |
580 lm |
4,800円 |
|
|
光源装置へ装着した時の出力分光分布強度図（PLH-150/10H）
|
 |
|
|
|
■専用オプション
|
| 型番 |
商品名 |
解説 |
販売価格
税別/税込 |
| PRB-006DA |
アナデジ調光ボード |
コントロール電圧(0〜5V)で256段階調光が可能 |
20,000円
22,000円 |
| PRB-006DP |
パラレル調光ボード |
外部信号（パラレル8bitデジタル）による256段階調光が可能 |
30,000円
33,000円 |
| PRB-006DR |
シリアル調光ボード |
RS232Cによるシリアル8bit・256段階調光が可能、デージーチェーンで16台まで接続、各々調光可能（通信速度9600dps） |
30,000円
33,000円 |
| PMS-016-O |
メカニカルシャッター
（ノーマルオープン） |
出射光を瞬時に開閉する事が可能、シャッター電源内蔵(DS5V印加により動作)ロータリーソレノイド静音タイプを採用 |
30,000円
33,000円 |
| PMS-016-C |
メカニカルシャッター
（ノーマルクローズ） |
出射光を瞬時に開閉する事が可能です。 シャッター電源内蔵(DS5V印加により動作)ロータリーソレノイド静音タイプを採用 |
30,000円
33,000円 |
|
|
|
|
■ライトガイド
|
| 型番 |
分岐 |
出射形状 |
結束 |
保護管 |
長さ
(mm) |
価格
税別/税込 |
| PLG-1-1000-6 |
1 |
スポット型φ12×20mm |
φ6 |
フレキシブルSUS |
1000 |
21,000円
23,100円 |
| PLG-1-1500-6 |
1 |
スポット型φ12×20mm |
φ6 |
フレキシブルSUS |
1500 |
23,800円
26,180円 |
| PLG-1-2000-6 |
1 |
スポット型φ12×20mm |
φ6 |
フレキシブルSUS |
2000 |
28,500円
31,350円 |
| PLG-1-1000-8R |
1 |
スポット型φ12×20mm |
φ8 |
フレキシブルSUS |
1000 |
31,200円
34,320円 |
| PLG-1-1500-8R |
1 |
スポット型φ12×20mm |
φ8 |
フレキシブルSUS |
1500 |
39,600円
43,560円 |
| PLG-1-2000-8R |
1 |
スポット型φ12×20mm |
φ8 |
フレキシブルSUS |
2000 |
48,000円
52,800円 |
| PLG-1-500S-6 |
1 |
スポット型φ12×20mm |
φ6 |
インターロックSUS |
500 |
16,600円
18,260円 |
| PLG-1-500S-8 |
1 |
スポット型φ12×20mm |
φ8 |
インターロックSUS |
500 |
21,500円
23,650円 |
| PLG-1-1000S-8 |
1 |
スポット型φ12×20mm |
φ8 |
インターロックSUS |
1000 |
29,900円
32,890円 |
| PLG-2-500S-6 |
2 |
2分岐スポット型φ12×20mm |
φ6 |
インターロックSUS |
500 |
25,500円
28,050円 |
| PLG-3-1000-8R |
3 |
3分岐スポット型φ12×20mm |
φ8 |
フレキシブルSUS |
1000 |
47,500円
52,250円 |
| PLG-4-1000-8R |
4 |
4分岐スポット型φ12×20mm |
φ8 |
フレキシブルSUS |
1000 |
52,200円
57,420円 |
| PLG-L30-1000-6R |
1 |
ライン型 スリット長30mm |
φ6 |
フレキシブルSUS |
1000 |
45,000円
49,500円 |
| PLG-R25-1000-6R |
1 |
リング型 内径φ25 |
φ6 |
フレキシブルSUS |
1000 |
54,000円
59,400円 |
| PLG-R32-1000-6R |
1 |
リング型 内径φ32 |
φ6 |
フレキシブルSUS |
1000 |
55,600円
61,160円 |
| PLG-R45-1000-8R |
1 |
リング型 内径φ45 |
φ8 |
フレキシブルSUS |
1000 |
73,400円
80,740円 |
| PLG-R55-1000-8R |
1 |
リング型 内径φ55 |
φ8 |
フレキシブルSUS |
1000 |
76,400円
84,040円 |
| PLG-1-2L30-1000-8R |
2 |
2分岐ライン型 スリット長30mm |
φ8 |
フレキシブルSUS |
1000 |
102,800円
113,080円 |
| PLG-L50-1000-8R |
1 |
ライン型 スリット長50mm |
φ8 |
フレキシブルSUS |
1000 |
53,000円
58,300円 |
| PLG-1-2L50-1000-8R |
2 |
2分岐ライン型 スリット長50mm |
φ8 |
フレキシブルSUS |
1000 |
108,700円
119,570円 |
| PLG-L100-1000-8R |
1 |
ライン型 スリット長100mm |
φ8 |
フレキシブルSUS |
1000 |
75,400円
82,940円 |
| PLG-L150-1000-8R |
1 |
ライン型 スリット長150mm |
φ8 |
フレキシブルSUS |
1000 |
107,300円
118,030円 |
| PLG-L200-1000-8R |
1 |
ライン型 スリット長200mm |
φ8 |
フレキシブルSUS |
1000 |
115,000円
126,500円 |
|
・上記は、対応ライトガイドの一例です。詳しくは、 標準ライトガイドのページをご覧下さい。
|
※掲載の製品につきましては予告なく仕様及び価格を変更する場合もありますのでご了承下さい
|
|
|
|
