紫外線ファイバースポット光源装置
LSN-U200
NOW DATA
|
|
|
水銀キセノンランプを採用したスポットUV照射装置（ファイバー光源装置）
|
 |
■ハイパワー２００Ｗ水銀キセノンランプを採用
■調光および遮光にステッピングモーターを採用、衝撃音が小さく長寿命
■前面タッチパネル式により、簡単でかつ信頼性の高い操作が可能
■前面吸気、背面排気により、筐体が熱くならず複数台の密着設置も可能
■ランプ光軸調整は不要、ランプ交換は、工具不要で、簡単、短時間
【用途】
UV接着やコーティングの紫外線硬化,プラスチック表面硬化処理
経年劣化、促進耐候性試験、光触媒、太陽光パネルの検査、植物の成長促進
●価格はお問合せ下さい（仕様について、お気軽にご相談下さい）→ 問合せ
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
当面の間、販売を停止致します。販売再開は未定です。
|
|
|
|
|
■Specifications
|
|
| 型 式 |
LSN-U200 |
| 電源 |
AC100〜120Ｖ AC200〜240V 切替式 50Hz/60Hz |
| 消費電力 |
250W (TYP) |
| 出力電圧 |
DC24V±3V |
| 出力電流 |
DC8.4A |
| 使用ランプ |
200W 水銀キセノンランプ |
| ランプ定格 |
DC23V 8.5A (定格） |
| ランプ電力 |
200W（AC100W入力時) |
| ランプ寿命 |
4,000時間（平均寿命） |
| 紫外線強度 |
4000mW/㎠以上（at365nm）
使用ライトガイド：結束φ5・1000mm・照射距離10mm |
| 使用温度範囲 |
5〜40℃（RT値） |
| 使用湿度範囲 |
20〜80％（RT値 結露なきこと） |
| 吸気 排気 |
前面、背面パネル部から遮蔽物は100mm以上離すこと |
| 振動 衝撃 |
光学装置により不可 |
| 外形寸法 |
140mm(W)×250mm(H)×373mm(D)（突起を除く） |
| 重量 |
約7Kg |
|
|
|
■前面パネル（制御用タッチパネル）
|
|
ランプ点灯/消灯
調光数値設定 (０〜１００％ 最小設定単位＝１％)
調光微調UP
調光微調DOWN
遮光マニュアル開/閉
遮光タイマー数値設定 (０〜９９９.９秒 最小設定単位＝０.１秒)
遮光タイマースタート
ステップ照射設定 (1ステージ8ステップ 階段照射)
ランプ点灯時間クリア
ランプ点灯積算時間表示
ランプ点灯中表示
ランプ安定点灯中表示
遮光開放中表示
本体加熱アラーム表示
ランプ異常アラーム表示
|
|
|
■外部リモート機能
|
|
入力部
ランプ点灯指令入力
ランプ消灯指令入力
遮光マニュアル開／閉指令入力
遮光タイマースタート指令入力
調光ＵＰ指令入力
調光ＤＯＷＮ指令入力
ステップ照射開始指令入力
|
出力部
ランプ点灯中検知出力
ランプ安定点灯中検知出力
遮光開放検知出力
遮光閉鎖検知出力
調光上下限検知出力
本体異常検知出力
ランプ交換時期検知出力
モーター動作中(ビジー)検知出力
|
|
|
|
|

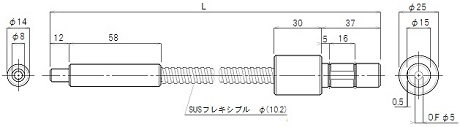

| 型 式 |
結束 |
分岐 |
長さ |
| LG1Q-035-010 |
φ3.5 |
1 |
1000mm |
| LG2Q-035-010 |
φ3.5 |
2 |
1000mm |
| LG4Q-035-010 |
φ3.5 |
4 |
1000mm |
| LG1Q-050-010 |
φ5 |
1 |
1000mm |
| LG2Q-050-010 |
φ5 |
2 |
1000mm |
| LG4Q-050-010 |
φ5 |
4 |
1000mm |
|
 |
|
|

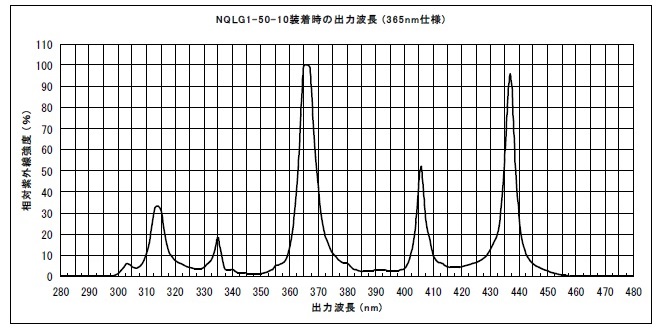

■出力波長データ（代表値）
|
|
|

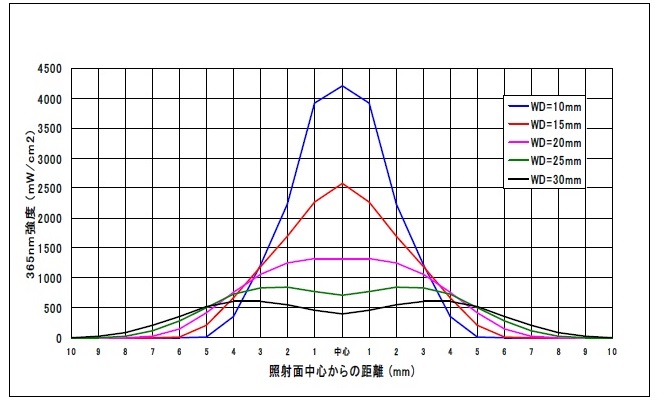

■紫外線強度データ（代表値） 使用ライトガイド：結束φ5・1000mm・照射距離10mm
|
|
|

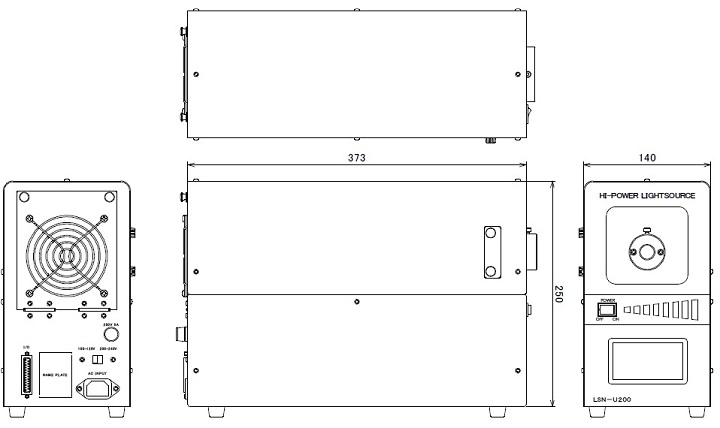

■外観寸法図
|
|
| ※掲載の製品につきましては予告なく企画及び仕様を変更する場合もありますのでご了承下さい |
|
|
