3分岐・4分岐ライトガイド（多分岐ライトガイド）
Multifurcated Light Guide
多成分ガラスファイバー
素線の材質多成分ガラスプラスチック
ファイバー径50μm500μm
コア占有面積約85％約80％
開口数0.560.5
開口角度約68度約60度
ライトガイドとは
光ファイバー素線を数千〜数万本結束（バンドル）させた光を伝導するための製品で、 結束ファイバーの両端に口金を取付けて、SUS製保護管を被せます。
素線の種類は多成分ガラス、プラスチック、石英ガラス等で、 光源の種類（照度、熱、波長）に合った素線を使用します。
また、用途によって、出射側の形状（スポット、多分岐、リング、ライン、面発光）を選択できます。
保護管の種類
●SUSインターロックチューブ
任意の位置で曲げた姿勢を固定します。500mmを越える長さの物では自重で付け根付近から下がりますので途中を保持 する必要があります。
●SUSインターロックチューブ＋ＰＶＣ（塩化ビニル）被覆付
保護管の曲げ耐久性が向上します。
●SUSフレキシブルチューブ
自在に曲がりますので装置内の引き回しに便利です。ファイバーの許容曲げ半径以上には曲がりにくい様に設計しております。
●SUSフレキシブルチューブ＋ＰＶＣ（塩化ビニル）被覆付
水分や塵埃の進入を防ぎます。チューブの曲げ耐久性も上がります。
3分岐・4分岐ライトガイド
■ファイバーを分岐することにより、複数の箇所へ照射可能
■照射角度を変える事により、表面の凹凸による影を強調・減影
■標準結束径（バンドル径）φ6／φ8　その他の径は特注対応
■1本から特注・カスタマイズ対応可能
対応光源装置
PCS-UHX ・  PCS-NHF150 ・  KTX-100シリーズ ・  KTX-150Rシリーズ ・  PCS-MH80RC ・  XEF-152S

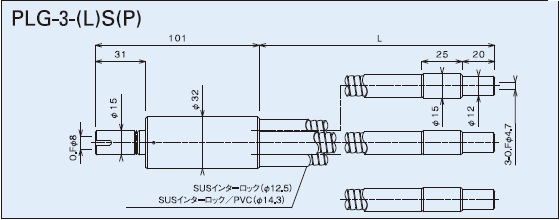

■ 3分岐インターロック 3分岐SUSインターロックチューブ
◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLG-3-500S-8R 多成分ガラス φ8 15×31 φ4.7 12×20 SUSインターロック 500 39,400
PLG-3-500SP-8R 多成分ガラス φ8 15×31 φ4.7 12×20 SUSインターロックPVC被覆 500 40,700
PLG-3-1000S-8R 多成分ガラス φ8 15×31 φ4.7 12×20 SUSインターロック 1000 73,200
PLG-3-1000SP-8R 多成分ガラス φ8 15×31 φ4.7 12×20 SUSインターロックPVC被覆 1000 75,400

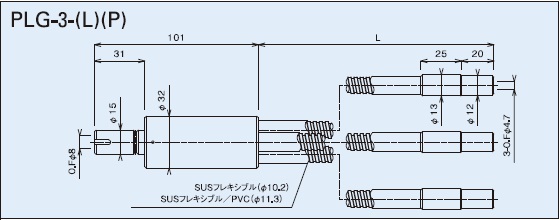

■ 3分岐フレキシブル 3分岐SUSフレキシブルチューブ
◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLG-3-1000-8R 多成分ガラス φ8 15×31 φ4.7 12×20 SUSフレキシブル 1000 47,500
PLG-3-1000P-8R 多成分ガラス φ8 15×31 φ4.7 12×20 SUSフレキシブルPVC被覆 1000 53,400
PLG-3-1500-8R 多成分ガラス φ8 15×31 φ4.7 12×20 SUSフレキシブル 1500 57,200
PLG-3-1500P-8R 多成分ガラス φ8 15×31 φ4.7 12×20 SUSフレキシブルPVC被覆 1500 63,600
PLG-3-2000-8R 多成分ガラス φ8 15×31 φ4.7 12×20 SUSフレキシブル 1500 66,700
PLG-3-2000P-8R 多成分ガラス φ8 15×31 φ4.7 12×20 SUSフレキシブルPVC被覆 2000 73,700
PLG-3-3000-8R 多成分ガラス φ8 15×31 φ4.7 12×20 SUSフレキシブル 3000 86,000
PLG-3-3000P-8R 多成分ガラス φ8 15×31 φ4.7 12×20 SUSフレキシブルPVC被覆 3000 94,200

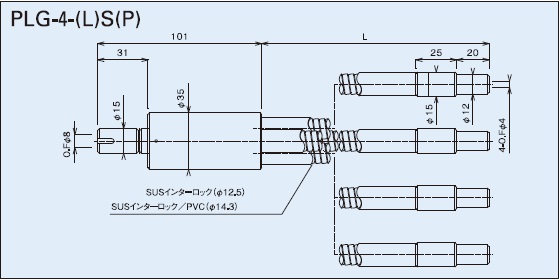

■ 4分岐インターロック 4分岐SUSインターロックチューブ
◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLG-4-500S-8R 多成分ガラス φ8 15×31 φ4 12×20 SUSインターロック 500 44,000
PLG-4-500SP-8R 多成分ガラス φ8 15×31 φ4 12×20 SUSインターロックPVC被覆 500 51,500
PLG-4-1000S-8R 多成分ガラス φ8 15×31 φ4 12×20 SUSインターロック 1000 56,600
PLG-4-1000SP-8R 多成分ガラス φ8 15×31 φ4 12×20 SUSインターロックPVC被覆 1000 65,300

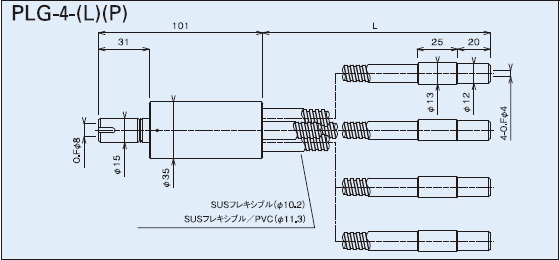

■ 4分岐フレキシブル 4分岐SUSフレキシブルチューブ
◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ種別 入射側 出射側 保護チューブ形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
PLG-4-1000-8R 多成分ガラス φ8 15×31 φ4 12×20 SUSフレキシブル 1000 52,200
PLG-4-1000P-8R 多成分ガラス φ8 15×31 φ4 12×20 SUSフレキシブルPVC被覆 1000 59,800
PLG-4-1500-8R 多成分ガラス φ8 15×31 φ4 12×20 SUSフレキシブル 1500 62,600
PLG-4-1500P-8R 多成分ガラス φ8 15×31 φ4 12×20 SUSフレキシブルPVC被覆 1500 71,000
PLG-4-2000-8R 多成分ガラス φ8 15×31 φ4 12×20 SUSフレキシブル 2000 73,000
PLG-4-2000P-8R 多成分ガラス φ8 15×31 φ4 12×20 SUSフレキシブルPVC被覆 2000 82,000
PLG-4-3000-8R 多成分ガラス φ8 15×31 φ4 12×20 SUSフレキシブル 3000 93,700
PLG-4-3000P-8R 多成分ガラス φ8 15×31 φ4 12×20 SUSフレキシブルPVC被覆 3000 104,000
