メタルハライド級・高輝度LED光源装置
LA-HDF5010C/LA-HDF5010RLRL
メーカー：HAYASHI-REPIC
ハロゲン光源に置き換わるライトガイド挿入式のLED光源です。
■トップクラス高輝度白色LEDを採用、150Wハロゲン光源の約3倍の光量
■φ20までの大結束径ライトガイドに対応
■8ビットパラレル調光機能搭載モデル、LAN通信モデルもラインナップ
■様々な用途へ対応
既存システムのハロゲン光源からの置き換え
ハイスピードカメラ用スポット照明
画像処理用光源
顕微鏡用光源
●LA-HDF5010C / LA-HD5010RL：販売価格 → お問合せ下さい
仕 様
型　名 LA-HDF5010C LA-HDF5010RL
定格入力電圧 AC100V±10％ 50/60Hz AC100V-240V±10％ 50/60Hz
定格消費電力 80W 95W
LED発光色（色温度） 白色（6,500K)　受注生産：青色、緑色、赤色
中印照度 平均照度：1,400,000lx
※ライトガイド 結束φ11mm、長さ500mmの出射端から50mm離れた位置の照度（参考値）
LED寿命 約 30,000 h
※使用環境温度により異なります。保証値ではありません。
冷却ファン 冷却ファン×1 冷却ファン×1
調光方式 定電流制御方式･前面パネルのツマミによる連続調光
外部制御機能 − LED ON/OFF
リモート調光：8bitパラレル通信･
RS-232C･LAN通信
その他機能 − LED異常：エラー信号出力および前面インジケータ
温度異常：エラー信号出力および前面インジケータ
環境条件 温度：0℃〜40℃
湿度：20%-80%RH （結露無きこと
室内使用、高度2,000m以内
外形寸法(突起部除く) (W)130mm×(H)95mm(D)210m (W)120mm×(H)63mm(D)265m
質量 3.0kg 4.0kg
付属品 取扱説明書 取扱説明書、AC100V専用ACコード（アース端子付3ピンA型）

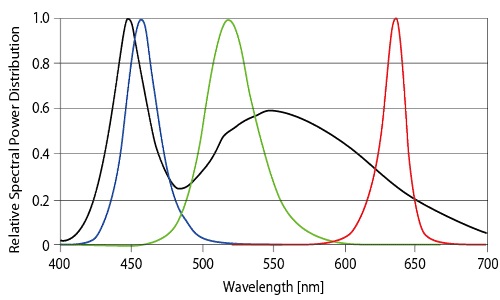

■波長分布図
　
■外観図面

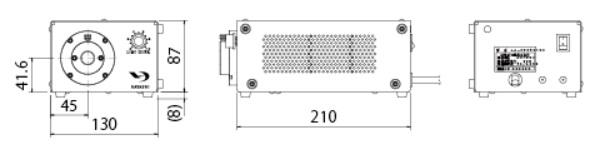

LA-HDF5010C
　

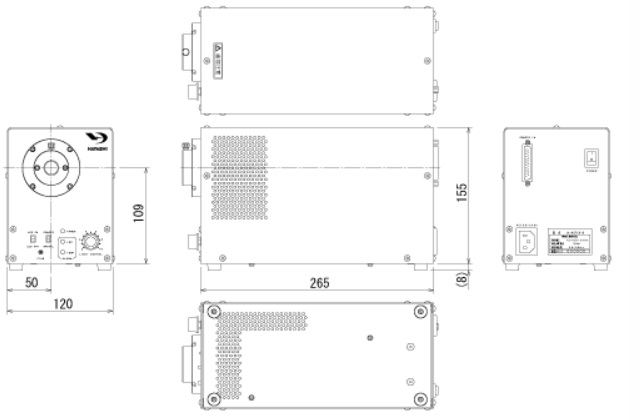

LA-HDF5010RL
　

※掲載の製品につきましては予告なく仕様及び価格を変更する場合もありますのでご了承下さい
