OpticalGarden／ マクロレンズ／ VS Technology／ VS-LDAシリーズ／ VS-LDA4
メガピクセルディストーションレスマクロレンズ VS-LDA4
Distortionless Macro Lens VS-LDA4
VS Technology
従来のCCTVレンズと同様にフォーカス・アイリス機構を有しておりますが、光学系の繰出量が長く設計されているため、 ＷＤ・光学倍率のバリエーションが広範囲に設定でき、さらに全域低ディストーション、高周辺光量による高コントラスト画像が得られます。
■VS-LDシリーズ　VS-LD4の後継機種  視野範囲対比表
■焦点距離4mm〜75mmの10機種をラインナップ
■10機種の選択により幅広い倍率・WD・被写界深度に対応可能
■無限領域をカットし、ディストーションを限りなく0％にした事によりメガピクセルカメラの性能を最大限に発揮
■外観はCCTVレンズと変わらないがFA用にマクロ設計を施し近接域での使用環境に考慮


Lineup
◆VS-LDA4  価格：52,000円(税別)  ご注文→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■  1/2インチ・メガピクセル対応 ディストーションレスマクロレンズ 【1/2、1/3インチ対応】
型　名 VS-LDA4
焦点距離 4mm(4.14mm)
最大口径比 1:2.0
可変倍率範囲 （∞）×0.01〜×0.04
光学倍率 ×0.01 ×0.016 ×0.03 ×0.04
視野範囲(V×H) 2/3” − − − −
1/2” 480.0×640.0mm 300.0×400.0mm 160.0×213.3mm 120.0×160.0mm
1/3” 360.0×480.0mm 225.0×300.0mm 120.0×160.0mm 90.0×120.0mm
WD 403.2mm 247.9mm 127.2mm 92.7mm
物像間距離O/I 449.7mm 294.5mm 173.9mm 139.4mm
実効F 絞り開放時 2.1 2.1 2.1 2.1
TVディストーション -0.23％ -0.23％ -0.24％ -0.24％
操作方法 Manual（Lock Screw M2）
マウント Cマウント
フランジバック 17.526mm
適合カメラ 1/2”
フィルター径 M27P=0.5
重  量 49g

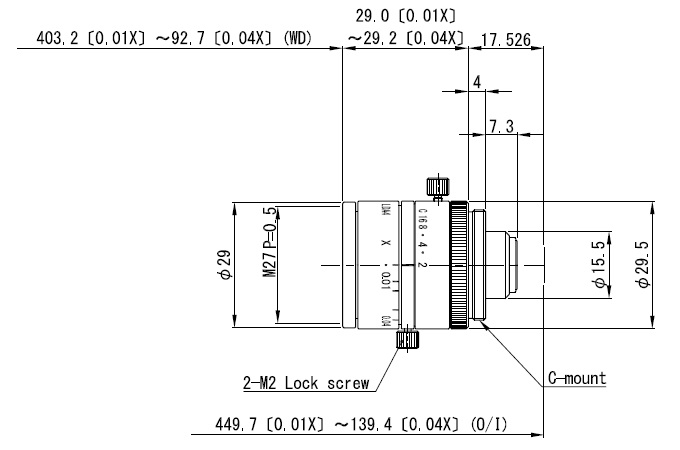

外観寸法 φ29.5(max.)×L=29.0(×0.01）〜29.2（×0.04）mm
価  格 52,000円(税別)


VS-LDA4
