メガピクセルディストーションレスマクロレンズ VS-LDA10
Distortionless Macro Lens VS-LDA10
VS Technology
従来のCCTVレンズと同様にフォーカス・アイリス機構を有しておりますが、光学系の繰出量が長く設計されているため、 ＷＤ・光学倍率のバリエーションが広範囲に設定でき、さらに全域低ディストーション、高周辺光量による高コントラスト画像が得られます。
■VS-LDシリーズ　VS-LD10の後継機種  視野範囲対比表
■焦点距離4mm〜75mmの10機種をラインナップ
■10機種の選択により幅広い倍率・WD・被写界深度に対応可能
■無限領域をカットし、ディストーションを限りなく0％にした事によりメガピクセルカメラの性能を最大限に発揮
■外観はCCTVレンズと変わらないがFA用にマクロ設計を施し近接域での使用環境に考慮


Lineup
◆VS-LDA10  価格：48,000円(税別)  ご注文→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■  1/2インチ・メガピクセル対応 ディストーションレスマクロレンズ 【1/2、1/3インチ対応】
型　名 VS-LDA10
焦点距離 10mm(10.25mm)
最大口径比 1:2.2
可変倍率範囲 （∞）×0.03〜×0.10
光学倍率 ×0.03 ×0.05 ×0.08 ×0.10
視野範囲(V×H) 2/3” − − − −
1/2” 160.0×213.3mm 96.0×128.0mm 60.0×80.0mm 48.0×64.0mm
1/3” 120.0×160.0mm 72.0×96.0mm 45.0×60.0mm 36.0×48.0mm
WD 330.2mm 193.5mm 116.7mm 91.0mm
物像間距離O/I 375.0mm 238.5mm 162.0mm 136.5mm
実効F 絞り開放時 2.3 2.3 2.4 2.4
TVディストーション 0.03％ 0.01％ -0.02％ -0.04％
操作方法 Manual（Lock Screw M2）
マウント Cマウント
フランジバック 17.526mm
適合カメラ 1/2”
フィルター径 M27P=0.5
重  量 42g
外観寸法 φ29.5(max.)×L=27.3(×0.03）〜28.0（×0.10）mm
価  格 48,000円(税別)

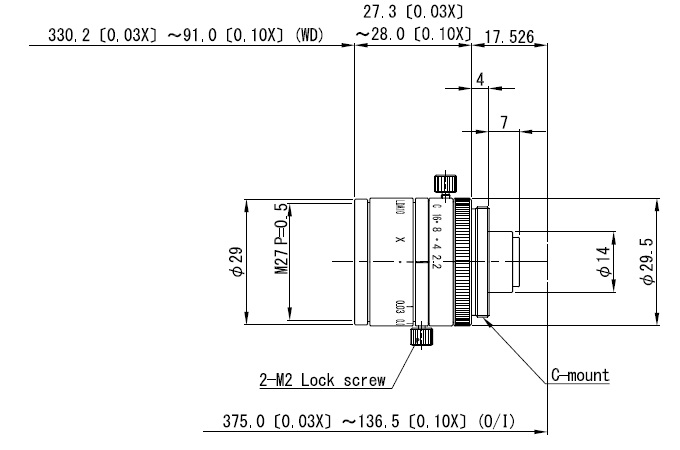

VS-LDA10
●お問合せはこちらへ→
fujiwara@ff-net.jp
