VS-THVシリーズメガピクセル･1″対応テレセントリックレンズ
VS-THV Series Telecentric Lens for 1"
Variable aperture allows DOF and contrast adjustment
VS-THV011-220/S VS-THV05-110/S VS-THV05-110CO/S VS-THV1-110/S
VS-THV1-110CO/S VS-THV2-110/S VS-THV2-110CO/S
VS Technology

■1″素子に対応
■0.11xはFOV 100x100mm (140mm diagonal)　以上に適応
■倍率0.11x ～ 2x, 全７機種をラインナップ
■高テレセントリシティ
■可変絞り機構により被写界深度とコントラスト調整可能
■画面全域においてﾃﾞｨｽﾄｰｼｮﾝレス設計
■オプションでスタンド取り付けアダプター準備（VS-THV011-220/S 用）

Lineup

VS Technology(ヴイ・エス・テクノロジー)製レンズ一覧
 VS-LDVシリーズ 12M 低ディストーションマクロレンズ
VS-LLDシリーズ 8M 低ディストーションマクロレンズ
VS-LDAシリーズメガディストーションレスマクロレンズ
VS-MCシリーズマクロレンズ
VS-UVシリーズ UV対応/UV365nm対応
VS-THV-SWIRシリーズ近赤外対応テレセントリックレンズ
VS-THV1.1シリーズ 1.1″12M テレセントリックレンズ
VS-THVシリーズ 1″メガテレセントリックレンズ
VS-TCTシリーズ 2/3″10メガテレセントリックレンズ
VS-TCHシリーズ 2/3″メガテレセントリックレンズ
VS-TECシリーズ 5M テレセントリックマクロレンズ
VS-TCM(5M)シリーズ 5M テレセントリックレンズ
VS-TCMシリーズテレセントリックレンズ
APTシリーズ WD65m,110mm,120mm
VS-TCシリーズ ShortWD ／ MiddleWD ／ LongWD
VS-TCシリーズ SuperLongWD 220,300mm
可変倍率マクロレンズVS-TEC0304
可変倍率マクロレンズVS-TEC0513
VSZシリーズマクロズームレンズ

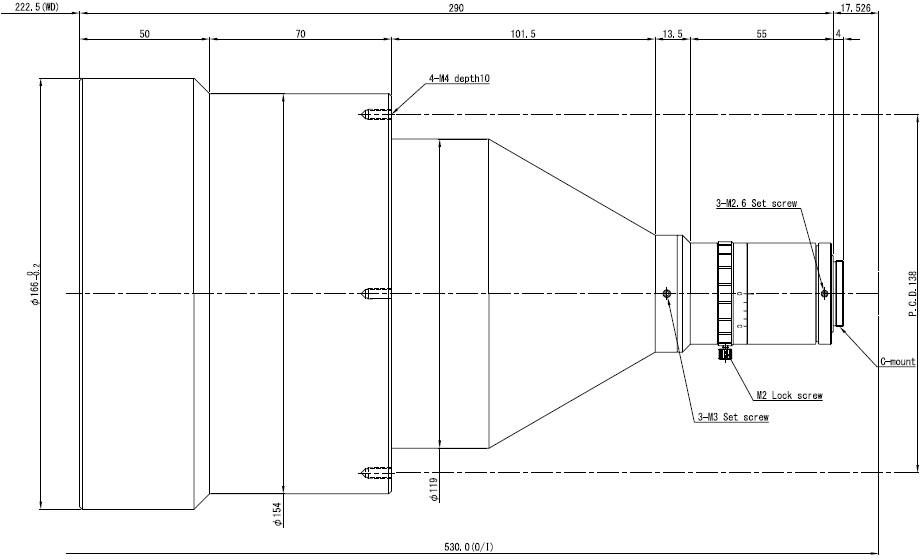

■ VS-THV011-220/S 倍率×0.11、W.D=222.5mm ストレート	■価格：お問合せ下さい

型番		VS-THV011-220/S
倍率		×0.11 ±5%
視野(V×H)	1″	102.4×102.4mm
	2/3″	64.5×76.4mm
	1/2″	43.6×58.2mm
W.D		222.5mm
物像間距離O/I		530.0mm
実効F		5.6
NA		0.010
被写界深度		37.0mm (最小錯乱円Φ0.04)
TVﾃﾞｨｽﾄｰｼｮﾝ(1″)		0.01%
周辺光量(Y=8)		98%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1″
同軸落射照明	－
フィルター径	M43P=0.75
重量	2460g
外形寸法	Φ166(max.)×L=290mm

外観図

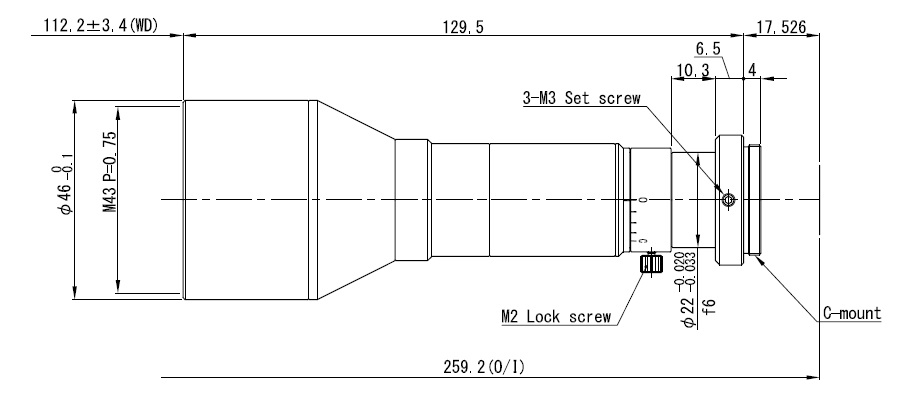

■ VS-THV05-110/S 倍率×0.5、W.D=112.2mm ストレート	■価格：お問合せ下さい

型番		VS-THV05-110/S
倍率		×0.5
視野(V×H)	1″	22.5×22.5mm
	2/3″	14.2×16.8mm
	1/2″	9.6×12.8mm
W.D		112.2±3.4mm
物像間距離O/I		259.2mm
実効F		10.0
NA		0.025
被写界深度		3.2mm (最小錯乱円Φ0.04)
TVﾃﾞｨｽﾄｰｼｮﾝ(1″)		-0.02%
周辺光量(Y=8)		96%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1″
同軸落射照明	－
フィルター径	M43P=0.75
重量	146g
外形寸法	Φ46(max.)×L=129.5mm

外観図

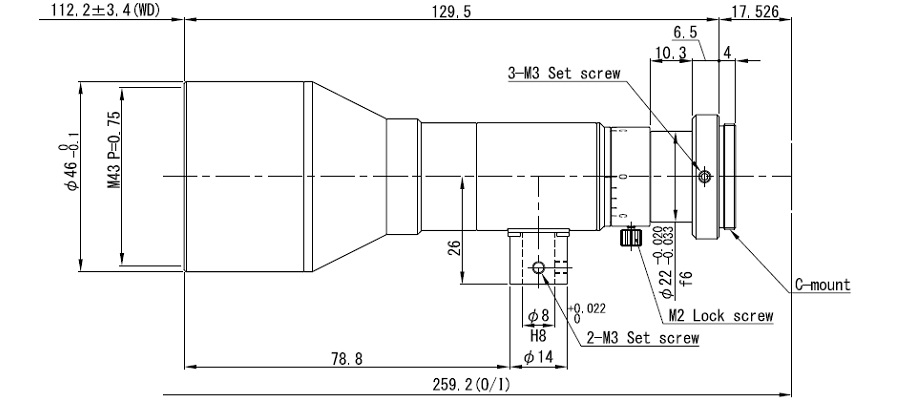

■ VS-THV05-110CO/S 倍率×0.5、W.D=112.2mm 同軸落射照明	■価格：お問合せ下さい

型番		VS-THV05-110CO/S
倍率		×0.5
視野(V×H)	1″	22.5×22.5mm
	2/3″	14.2×16.8mm
	1/2″	9.6×12.8mm
W.D		112.2±3.4mm
物像間距離O/I		259.2mm
実効F		10.0
NA		0.025
被写界深度		3.2mm (最小錯乱円Φ0.04)
TVﾃﾞｨｽﾄｰｼｮﾝ(1″)		-0.02%
周辺光量(Y=8)		96%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1″
同軸落射照明	Built-in
フィルター径	M43P=0.75
重量	155g
外形寸法	Φ46(max.)×L=129.5mm

外観図

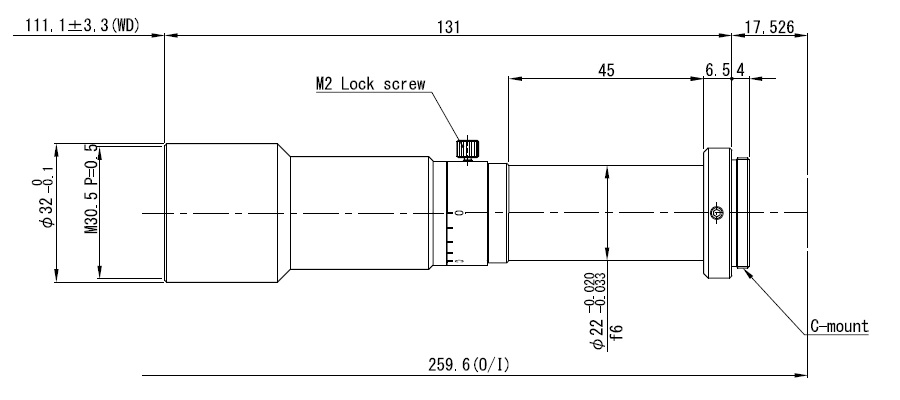

■ VS-THV1-110/S 倍率×1.0、W.D=111.1mm ストレート	■価格：お問合せ下さい

型番		VS-THV1-110/S
倍率		×1.0
視野(V×H)	1″	11.3×11.3mm
	2/3″	7.1×8.4mm
	1/2″	4.8×6.4mm
W.D		111.1±3.3mm
物像間距離O/I		259.6mm
実効F		10.5
NA		0.048
被写界深度		0.8mm (最小錯乱円Φ0.04)
TVﾃﾞｨｽﾄｰｼｮﾝ(1″)		0.02%
周辺光量(Y=8)		98%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1″
同軸落射照明	－
フィルター径	M30.5P=0.5
重量	124g
外形寸法	Φ32(max.)×L=131mm

外観図

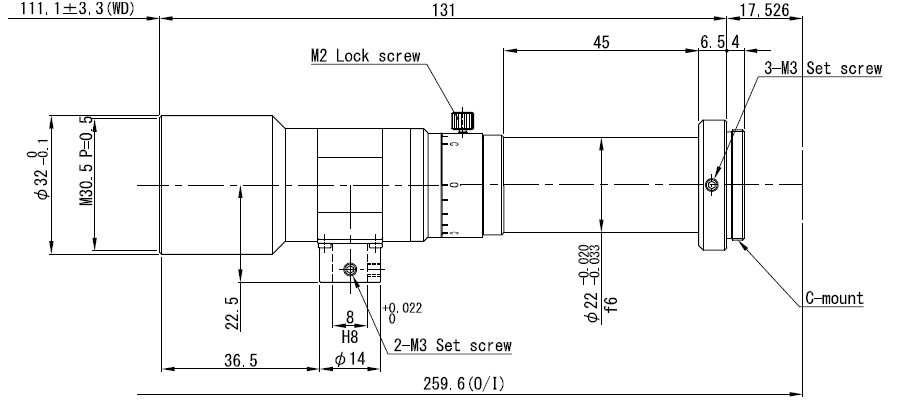

■ VS-THV1-110CO/S 倍率×1.0、W.D=111.1mm 同軸落射照明	■価格：お問合せ下さい

型番		VS-THV1-110CO/S
倍率		×1.0
視野(V×H)	1″	11.3×11.3mm
	2/3″	7.1×8.4mm
	1/2″	4.8×6.4mm
W.D		111.1±3.3mm
物像間距離O/I		259.6mm
実効F		10.5
NA		0.048
被写界深度		0.8mm (最小錯乱円Φ0.04)
TVﾃﾞｨｽﾄｰｼｮﾝ(1″)		0.02%
周辺光量(Y=8)		98%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1″
同軸落射照明	Built-in
フィルター径	M30.5P=0.5
重量	128g
外形寸法	Φ32(max.)×L=131mm

外観図

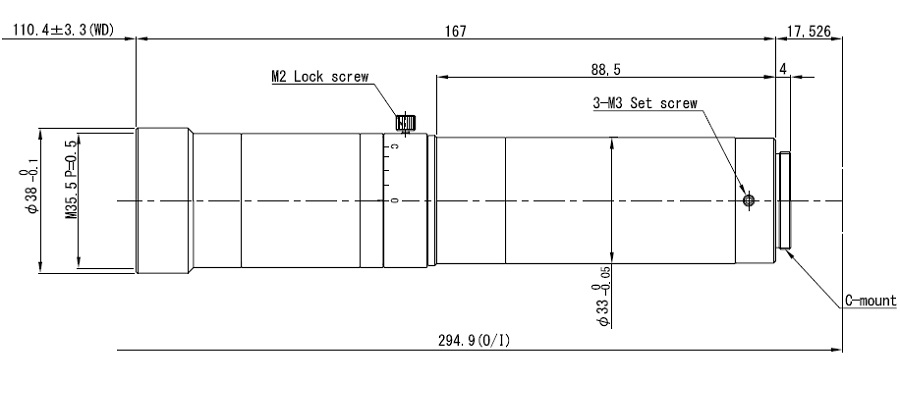

■ VS-THV2-110/S 倍率×2.0、W.D=110.4mm ストレート	■価格：お問合せ下さい

型番		VS-THV2-110/S
倍率		×2.0
視野(V×H)	1″	5.6×5.6mm
	2/3″	3.6×4.2mm
	1/2″	2.4×3.2mm
W.D		110.4±3.3mm
物像間距離O/I		294.9mm
実効F		10.0
NA		0.100
被写界深度		0.2mm (最小錯乱円Φ0.04)
TVﾃﾞｨｽﾄｰｼｮﾝ(1″)		0.02%
周辺光量(Y=8)		100%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1″
同軸落射照明	－
フィルター径	M35.5P=0.5
重量	235g
外形寸法	Φ38(max.)×L=167mm

外観図

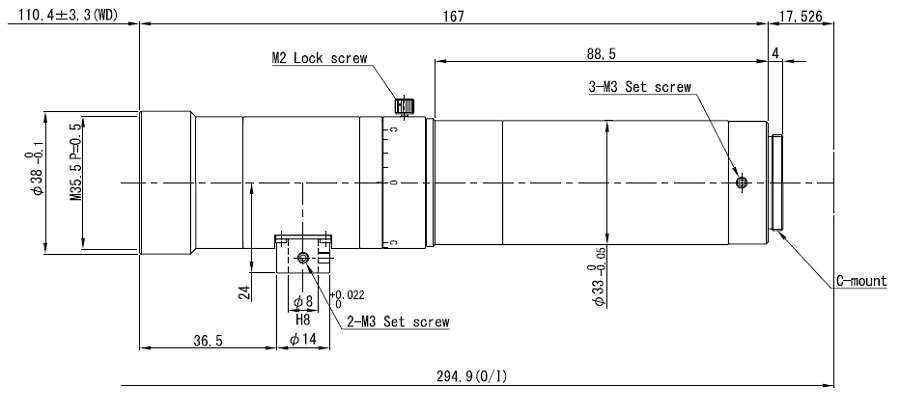

■ VS-THV2-110CO/S 倍率×2.0、W.D=110.4mm 同軸落射照明	■価格：お問合せ下さい

型番		VS-THV2-110CO/S
倍率		×2.0
視野(V×H)	1″	5.6×5.6mm
	2/3″	3.6×4.2mm
	1/2″	2.4×3.2mm
W.D		110.4±3.3mm
物像間距離O/I		294.9mm
実効F		10.0
NA		0.100
被写界深度		0.2mm (最小錯乱円Φ0.04)
TVﾃﾞｨｽﾄｰｼｮﾝ(1″)		0.02%
周辺光量(Y=8)		100%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1″
同軸落射照明	Built-in
フィルター径	M35.5P=0.5
重量	230g
外形寸法	Φ38(max.)×L=167mm
