OpticalGarden／ マクロレンズ／ VS Technology製品一覧／ 可変倍率レンズVS-TEC0513
5メガピクセル対応倍率可変式テレセントリックレンズ 0.5×〜1.3×
Variable Magnification Telecentric Lenses (5M)
VS-TEC0513
VS Technology
■500万画素カメラに対応した倍率可変式テレセントリックマクロレンズ
■テレセントリックレンズとマクロレンズの良い特長のみをミックス
■可変絞搭載、明るさ調整、被写界深度と分解能のバランス調整が可能
■限りなく高いテレセン性を考慮した設計
■仕様数値のみでは判断できない次世代テレセントリックマクロレンズ
■電子部品検査や調整、半導体製造等の幅広い画像処理用途へ対応

Lineup
◆ご注文･販売価格はこちらへ→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

レンズ仕様
型番 VS-TEC0513
倍率可変範囲 0.5×〜1.3×
光学倍率 0.5× 0.75× 1.3×
視野範囲(H×V) 2/3インチ 17.6×13.2mm 11.7×8.8mm 6.8×5.1mm
1/2インチ 12.8×9.6mm 8.5×6.4mm 4.9×3.7mm
1/3インチ 9.6×7.2mm 6.4×4.8mm 3.7×2.8mm
WD 171.7mm 130.7mm 95.9mm
物体間距離O/I 270.2mm 244.3mm 243.5mm
実行Ｆ値 5.27 6.8 10.18
NA 0.047 0.055 0.064
分解能(λ550nm時) 7μ 6μ 5.2μ
被写界深度(最小錯乱円φ0.04) 1.7mm 1mm 0.5mm
TVディストーション(Max) 0.03％ 0.02％ 0.01％
カメラマウント Cマウント
フランジバック 17.526
適合センサーサイズ 2/3インチ以下
重量 約260ｇ
外観寸法 φ46(max)　L=81mm φ46(max)　L=96.1mm φ46(max) L=130.1mm
価格 150,000円（税別）／165,000円（税込）
視野範囲 実測値  （H×V mm）
W.D. 171.7mm 160mm 150mm 140mm 130mm 120mm 110mm 100mm 95.9mm
1/2″ 13.1×9.8 12.0×9.0 11.1×8.3 10.0×7.5 8.7×6.5 7.7×5.8 6.7×5.0 5.5×4.1 5.1×3.8
1/3″ 8.7×6.3 7.8×5.7 7.2×5.3 6.4×4.7 5.7×4.2 4.8×3.7 4.4×3.3 3.8×2.8 3.4×2.5
1/4″ 6.6×4.9 6.1×4.4 5.6×4.1 4.9×3.6 4.5×3.3 3.9×2.9 3.5×2.5 2.8×2.1 2.8×1.9

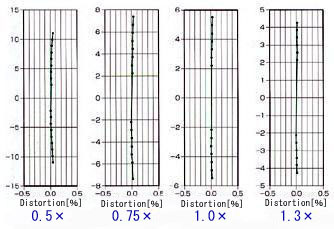

■ 超低ディストーションを実現
 ■ 高いテレセントリシティーを実現
■ ミラーユニットや照明ユニットの使用も可能で幅広い使用用途を実現
● ミラーユニット

VS-PZ-C305を装着する事により、高さ方向にスペースがない場合でも使用する事が可能です。

 ● 擬似同軸ユニット

VS-HM305を装着する事により、同軸落射照明画像を取得する事が出来ます。

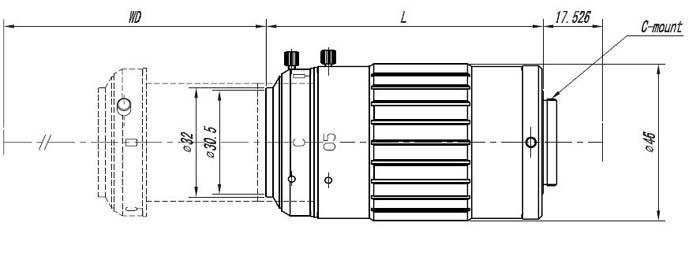

倍率 WD(mm) L(mm)
×0.5 171.7 81
×0.6 151.3 86.8
×0.7 136.7 92.9
×0.8 125.6 99.2
×0.9 117.1 111.4
×1.0 110.3 111.4
×1.1 104.6 117.6
×1.2 100 123.8
×1.3 95.9 130.1
