OpticalGarden／ マクロレンズ／ VS Technology／ VS-LDAシリーズ／ VS-LDA20
メガピクセルディストーションレスマクロレンズ VS-LDA20
Distortionless Macro Lens VS-LDA20
VS Technology
従来のCCTVレンズと同様にフォーカス・アイリス機構を有しておりますが、光学系の繰出量が長く設計されているため、 ＷＤ・光学倍率のバリエーションが広範囲に設定でき、さらに全域低ディストーション、高周辺光量による高コントラスト画像が得られます。
■VS-LDシリーズ　VS-LD20の後継機種  視野範囲対比表
■焦点距離4mm〜75mmの10機種をラインナップ
■10機種の選択により幅広い倍率・WD・被写界深度に対応可能
■無限領域をカットし、ディストーションを限りなく0％にした事によりメガピクセルカメラの性能を最大限に発揮
■外観はCCTVレンズと変わらないがFA用にマクロ設計を施し近接域での使用環境に考慮


Lineup
◆VS-LDA20  価格：26,000円（税別）／28,600円（税込）
ご注文→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
■  2/3インチ・メガピクセル対応 ディストーションレスマクロレンズ 【2/3、1/2、1/3インチ対応】
型　名 VS-LDA20
焦点距離 20mm(20.71mm)
最大口径比 1:2.0
可変倍率範囲 （∞）×0.04〜×0.22
光学倍率 ×0.04 ×0.08 ×0.15 ×0.22
視野範囲(V×H) 2/3” 177.5×210.0mm 88.8×105.0mm 47.3×56.0mm 32.3×38.2mm
1/2” 120.0×160.0mm 60.0×80.0mm 32.0×42.7mm 21.8×29.1mm
1/3” 90.0×120.0mm 45.0×60.0mm 24.0×32.0mm 16.4×21.8mm
WD 510.0mm 251.3mm 130.5mm 86.6mm
物像間距離O/I 558.8mm 300.6mm 181.3mm 138.8mm
実効F 絞り開放時 2.1 2.2 2.3 2.3
TVディストーション -0.01％ -0.05％ -0.12％ -0.17％
操作方法 Manual（Lock Screw M2）
マウント Cマウント
フランジバック 17.526mm
適合カメラ 2/3”
フィルター径 M27P=0.5
重  量 47g

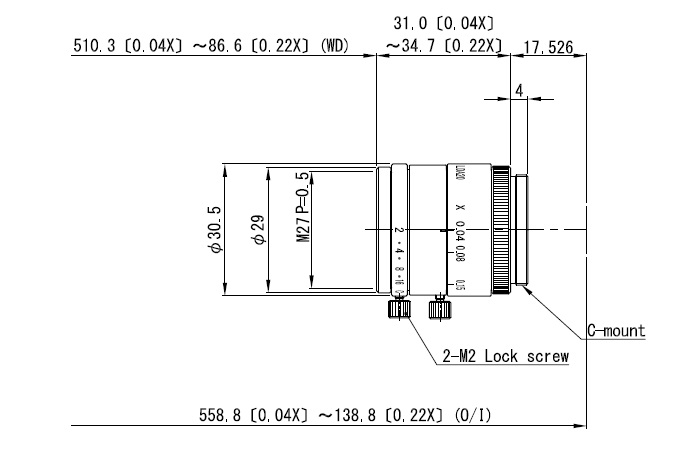

外観寸法 φ30.5(max.)×L=31.0(×0.04）〜34.7（×0.22）mm
価  格 26,000円(税別)


VS-LDA20
●お問合せはこちらへ→
fujiwara@ff-net.jp
