メガピクセルディストーションレスマクロレンズ VS-LDA15
Distortionless Macro Lens VS-LDA15
VS Technology
従来のCCTVレンズと同様にフォーカス・アイリス機構を有しておりますが、光学系の繰出量が長く設計されているため、 ＷＤ・光学倍率のバリエーションが広範囲に設定でき、さらに全域低ディストーション、高周辺光量による高コントラスト画像が得られます。
■VS-LDシリーズ　VS-LD15の後継機種  視野範囲対比表
■焦点距離4mm〜75mmの10機種をラインナップ
■10機種の選択により幅広い倍率・WD・被写界深度に対応可能
■無限領域をカットし、ディストーションを限りなく0％にした事によりメガピクセルカメラの性能を最大限に発揮
■外観はCCTVレンズと変わらないがFA用にマクロ設計を施し近接域での使用環境に考慮


Lineup
◆VS-LDA15  価格：23,000円（税別）／25,300円（税込）
ご注文→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
■  2/3インチ・メガピクセル対応 ディストーションレスマクロレンズ 【2/3、1/2、1/3インチ対応】
型　名 VS-LDA15
焦点距離 15mm(15.01mm)
最大口径比 1:2.0
可変倍率範囲 （∞）×0.03〜×0.15
光学倍率 ×0.03 ×0.06 ×0.10 ×0.15
視野範囲(V×H) 2/3” 236.7×280.0mm 118.3×140.0mm 71.0×84.0mm 47.3×56.0mm
1/2” 160.0×213.3mm 80.0×106.7mm 48.0×64.0mm 32.0×42.7mm
1/3” 120.0×160.0mm 60.0×80.0mm 36.0×48.0mm 24.0×32.0mm
WD 489.2mm 239.0mm 138.9mm 88.9mm
物像間距離O/I 536.2mm 286.4mm 186.9mm 137.7mm
実効F 絞り開放時 2.1 2.1 2.1 2.2
TVディストーション -0.01％ -0.02％ -0.05％ -0.09％
操作方法 Manual（Lock Screw M2）
マウント Cマウント
フランジバック 17.526mm
適合カメラ 2/3”
フィルター径 M27P=0.5
重  量 46g

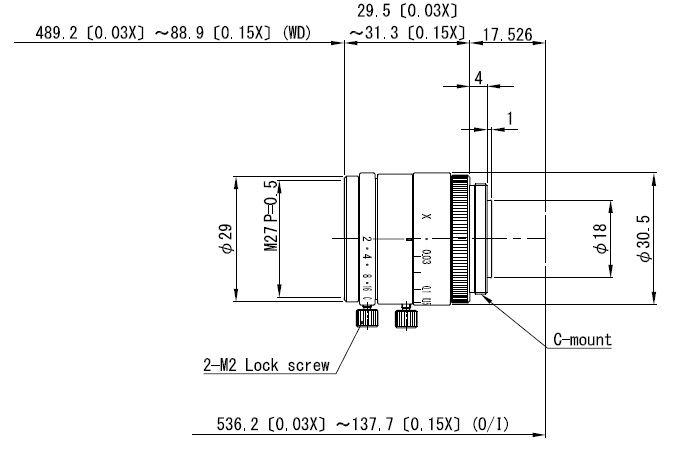

外観寸法 φ30.5(max.)×L=29.5(×0.03）〜31.3（×0.15）mm
価  格 23,000円(税別)


VS-LDA15
