OpticalGarden／ マクロレンズ／ VS Technology製品一覧／ 可変倍率レンズVS-TEC0304
5メガピクセル対応倍率可変式テレセントリックレンズ 0.3×〜0.4×
Variable Magnification Telecentric Lenses (5M)
VS-TEC0304
VS Technology
■500万画素カメラに対応した倍率可変式テレセントリックマクロレンズ
■テレセントリックレンズとマクロレンズの良い特長のみをミックス
■可変絞搭載、明るさ調整、被写界深度と分解能のバランス調整が可能
■限りなく高いテレセン性を考慮した設計
■仕様数値のみでは判断できない次世代テレセントリックマクロレンズ
■電子部品検査や調整、半導体製造等の幅広い画像処理用途へ対応

Lineup
◆ご注文･販売価格はこちらへ→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

レンズ仕様
型番 VS-TEC0304
倍率可変範囲 0.3×〜0.4×
光学倍率 0.3× 0.35× 0.4×
視野範囲(H×V) 2/3インチ 29.3×22.0mm 25.1×18.9mm 22.0×16.5mm
1/2インチ 21.3×16.0mm 18.3×13.7mm 16.0×12.0mm
1/3インチ 16.0×12.0mm 13.7×10.3mm 12.0×9.0mm
WD 212.1mm±6.5 175.1mm±5 147.8mm±4.5
物体間距離O/I 353.6mm 316.6mm 289.3mm
実行Ｆ値 4.32 4.66 5.00
NA 0.035 0.038 0.040
分解能(λ550nm時) 9.67μ 8.92μ 8.39μ
被写界深度(最小錯乱円φ0.04) 3.8mm 3.0mm 2.5mm
TVディストーション(Max) 0.02％ -0.01％ -0.03％
カメラマウント Cマウント
フランジバック 17.526
適合センサーサイズ 2/3インチ以下
重量 約360ｇ

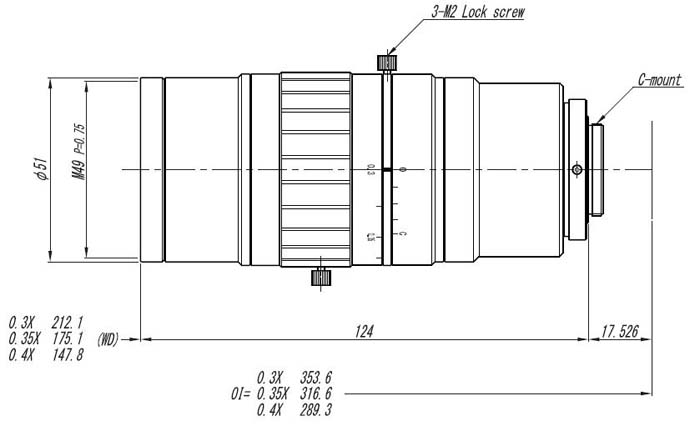

外観寸法 φ54(max)　L=124mm
価格 220,000円（税別）／242,000円（税込）
