テレセントリックレンズ VS-TC シリーズ WD110〜150mm
TELECENTRIC LENSES
VS Technology
■ロングWD(110〜150mm)テレセントリック系マクロレンズ
■全種マシンビジョン対応型で固定倍率、固定絞りタイプ
■マシンビジョン専用マクロ設計による細型・小型・軽量化
■低ディストーション・高解像度・Cマウント仕様
■同軸落射タイプ／ストレートタイプの選択が可能
■様々なワークや画像入力精度に合わせて仕様選択が可能

Lineup
◆ご注文･販売価格はこちらへ→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■ 同軸落射タイプ
型番 光学
倍率		 視野(V×H mm) WD
mm		 O/I
mm		 実効
F		 NA 被写
界深
度
mm		 分解
能
μm		 TV
ﾃﾞｨｽﾄ
ｰｼｮﾝ		 重
量
g
2/3" 1/2" 1/3"

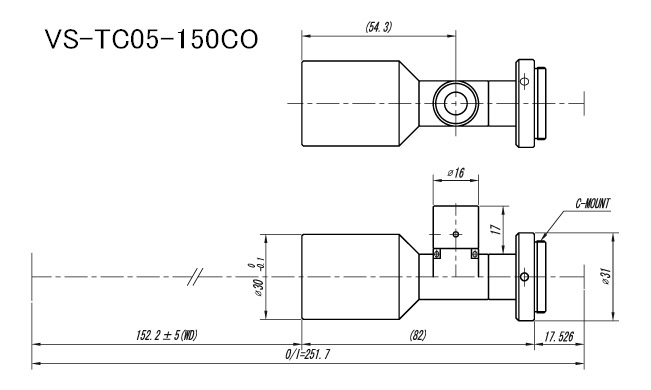

VS-TC05-150CO 0.5 ― 9.6x12.8 7.2x9.6 152.2 251.7 12.5 0.02 4 16.7 0.1% 82

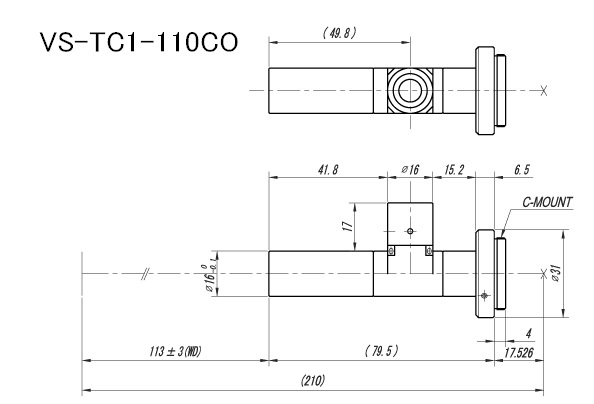

VS-TC1-110CO 1.0 6.6x8.8 4.8x6.4 3.6x4.8 113 210 20 0.025 1.6 13.4 0.00% 48

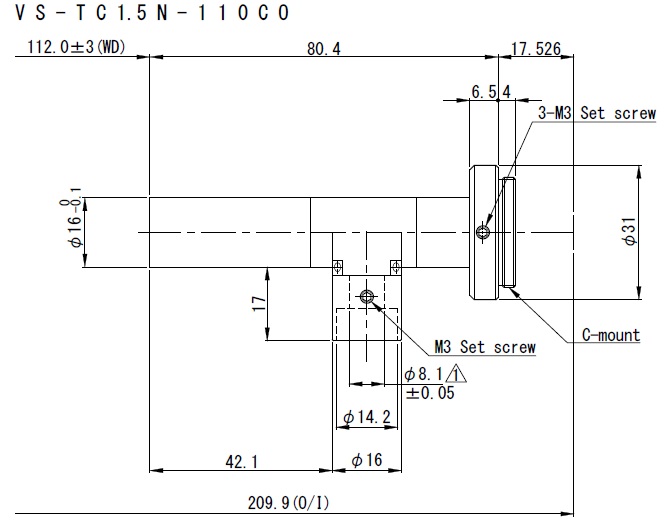

VS-TC1.5N-110CO 1.5 ― 3.2x4.3 2.4x3.2 112.0 209.9 18.8 0.040 0.7 ― 0.02% 49

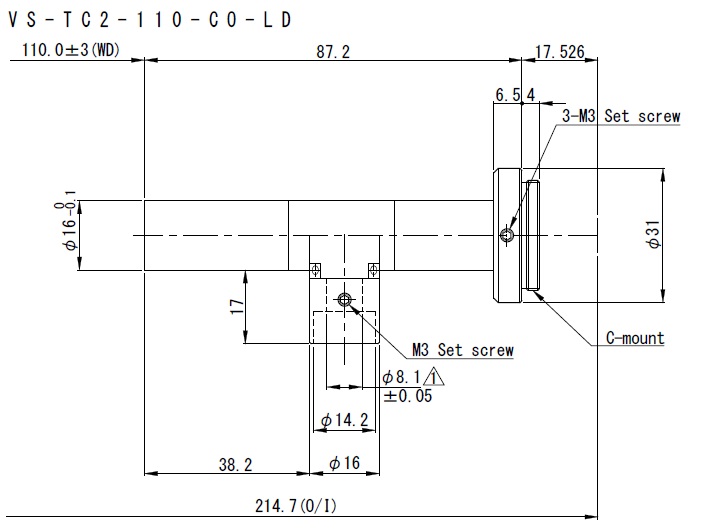

VS-TC2-110CO-LD 2.0 ― 2.4x3.2 1.8x2.4 110 214.7 24.9 0.04 0.5 − 0.00% 52

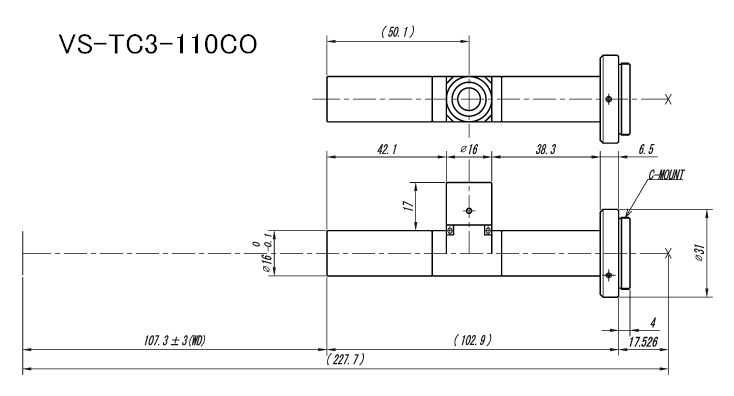

VS-TC3-110CO 3.0 2.4x2.8 1.6x2.1 1.2x1.6 107.3 227.7 37.5 0.04 0.3 8.3 0.1% 56

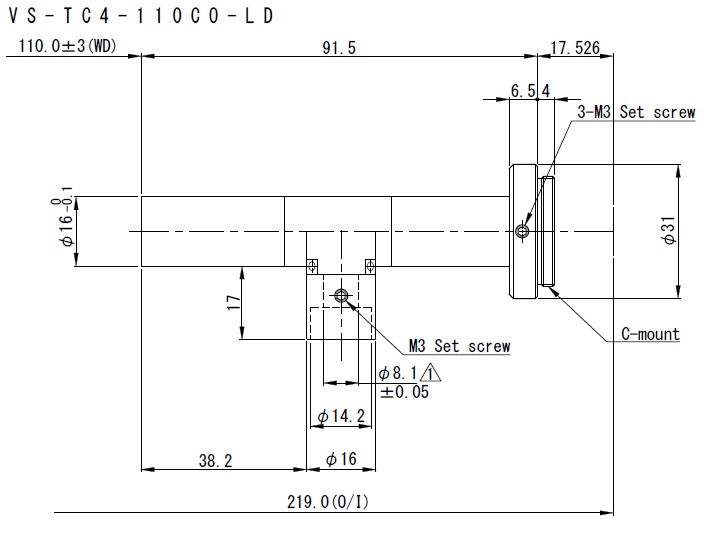

VS-TC4-110CO-LD 4.0 1.8x2.1 1.2x1.6 0.9x1.2 110 219.0 41.7 0.048 0.2 − 0.00% 54

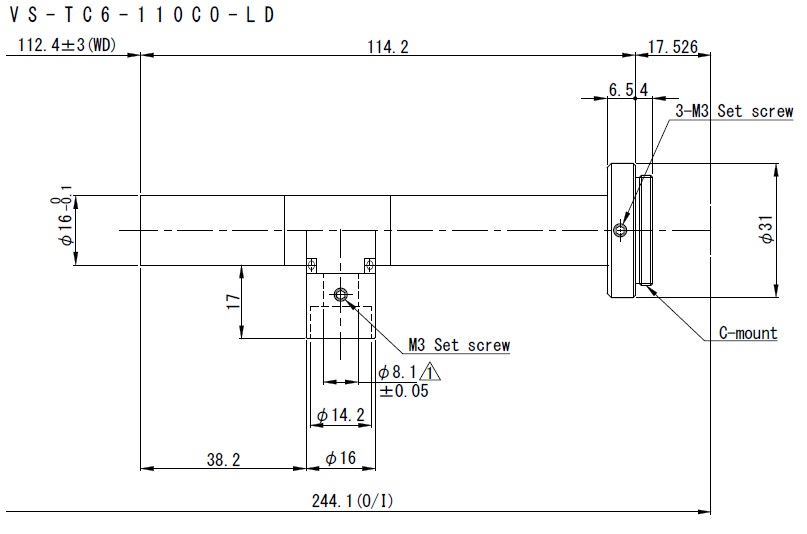

VS-TC6-110CO-LD 6.0 1.2x1.4 0.8x1.1 0.6x0.8 112.4 244.1 67.3 0.045 0.1 ― 0.00% 60

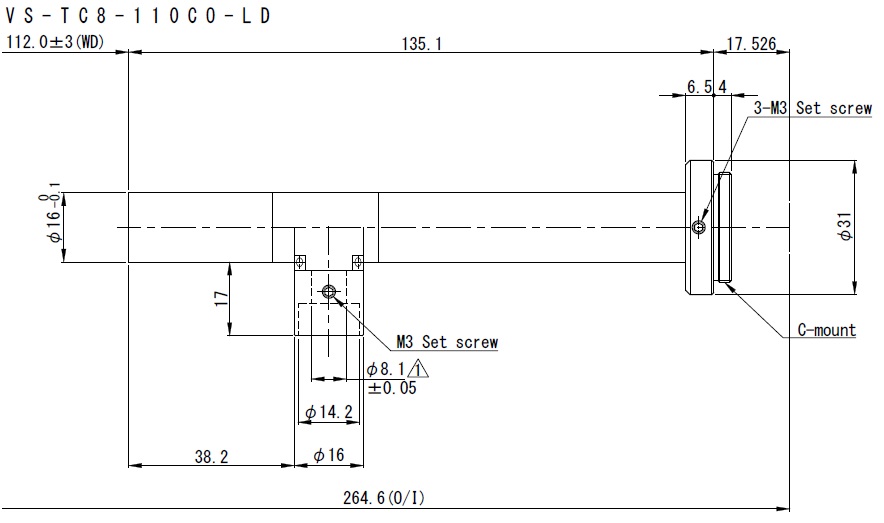

VS-TC8-110CO-LD 8.0 0.9x1.1 0.6x0.8 0.5x0.6 112.0 264.6 89.3 0.045 0.1 ― 0.00% 60

◆ご注文･販売価格はこちらへ→ショップ（光マート）
■ ストレートタイプ
型番 光学
倍率		 視野(V×H mm) WD
mm		 O/I
mm		 実効
F		 NA 被写
界深
度
mm		 分解
能
μm		 TV
ﾃﾞｨｽﾄ
ｰｼｮﾝ		 重
量
g
2/3" 1/2" 1/3"

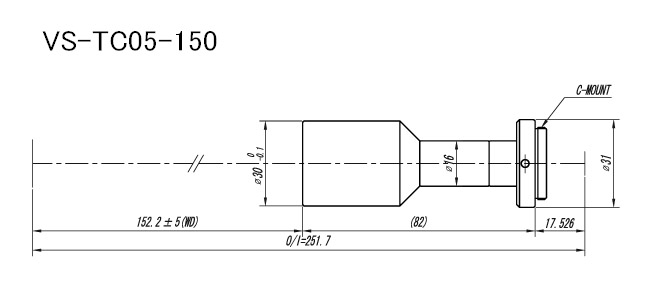

VS-TC05-150 0.5 ― 9.6x12.8 7.2x9.6 152.2 251.7 12.5 0.02 4 16.7 0.1% 76

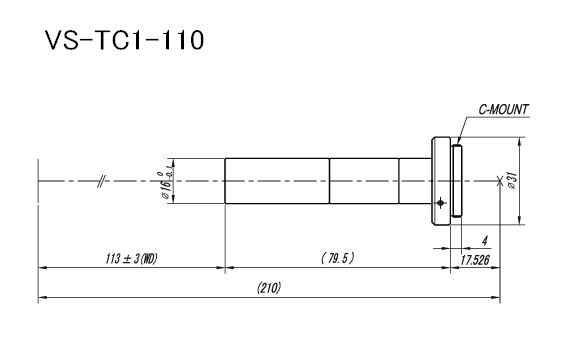

VS-TC1-110 1.0 6.6x8.8 4.8x6.4 3.6x4.8 113 210 20 0.025 1.6 13.4 0.00% 42

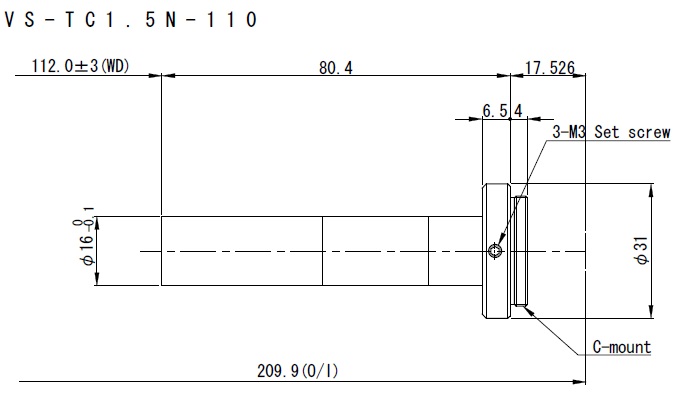

VS-TC1.5N-110 1.5 ― 3.2x4.26 2.4x3.2 112.0 209.9 18.8 0.04 0.7 ― 0.02% 42

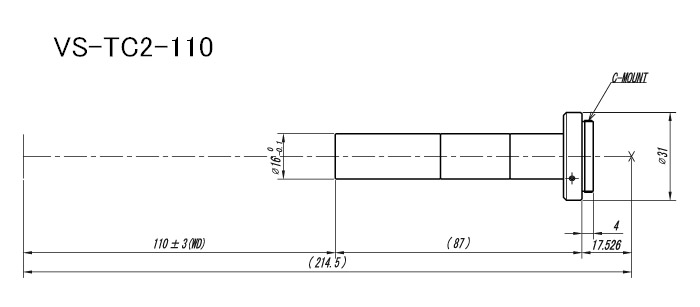

VS-TC2-110 2.0 3.3x4.4 2.4x3.2 1.8x2.4 110 214.7 24.9 0.04 0.5 8.3 0.00% 46

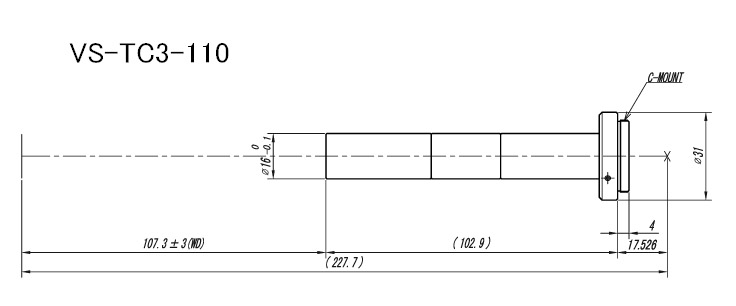

VS-TC3-110 3.0 2.4x2.8 1.6x2.1 1.2x1.6 107.3 227.7 37.5 0.04 0.3 8.3 0.1% 48

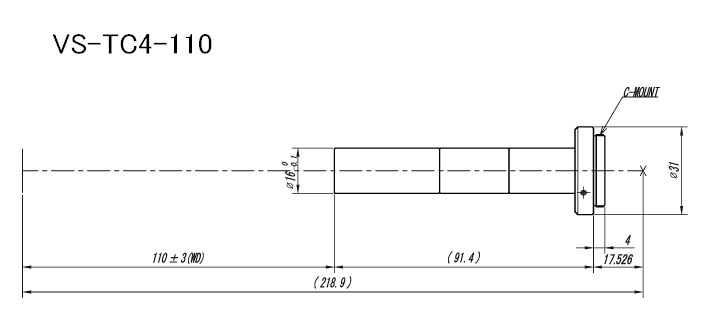

VS-TC4-110-LD 4.0 1.8x2.1 1.2x1.6 0.9x1.2 110 219.0 41.7 0.048 0.2 6.7 0.00% 49

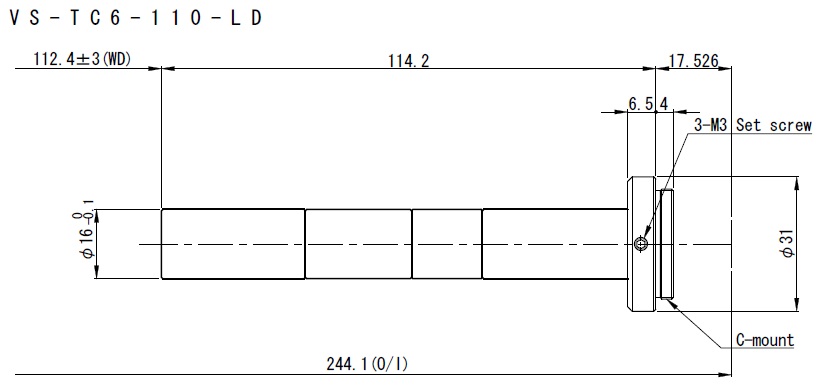

VS-TC6-110-LD 6.0 1.2x1.4 0.8x1.1 0.6x0.8 112.4 244.1 67.3 0.045 0.1 ― 0.00% 54

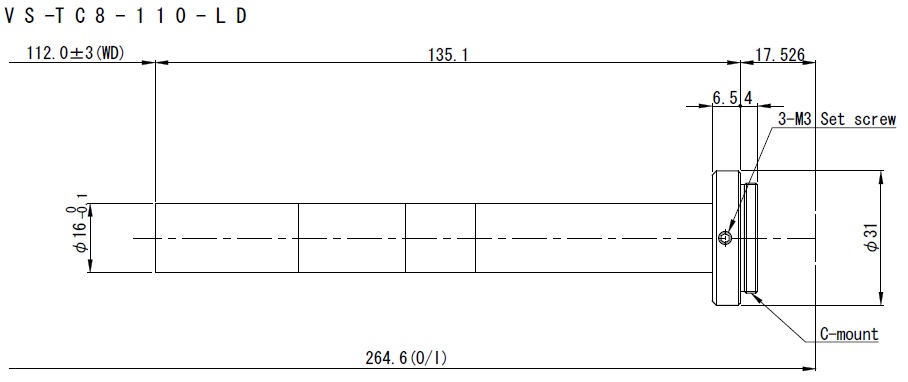

VS-TC8-110-LD 8.0 0.9x1.1 0.6x0.8 0.5x0.6 112.0 264.6 89.3 0.045 0.1 ― 0.00% 60
※O/I→物像間距離
※被写界深度：許容錯乱円径φ0.04時の計算値です。
※分解能：λ550mm時の計算値です。
◆ご注文･販売価格はこちらへ→ショップ（光マート）
■ 同軸落射照明 Coaxial epi-illumination）
同軸落射照明用ライトガイド

LED／ハロゲン光源装置
同軸落射照明用ライトガイド
丸型スポットLED光源

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
