丸ライン発生器
WCV-730
コンポジット・ビデオ信号に十字または○ラインをスーパーインポーズするデジタル式電子ライン発生器
■画像信号中心に十字ラインと同じ位置を円心とする○ラインが同時に発生する
■十字ラインに目盛りがあります
■○ラインの半径が前面パネルにあるボリュームで随時調整する
■○ラインと□ラインのワンタッチで切替
●WCV-730  価格：オープン → お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様  Specifications
映像入力  Video Inputs NTSC/PAL制式信号自動認識
NTSC  コンポジット　1.0Vp-p　75Ω
PAL  コンポジット　1.0Vp-p　75Ω
映像出力  Video output 映像入力に対応
ライン位置  Line Position 中心位置：固定  サイズ：随時調整可
表示色  Color Display 白色(連続輝度調整可)
電  源  AC Power DC9V 最大250mA  専用アダプター使用
動作温度  Tenperature(Operating) 0℃〜50℃
外形寸法  Dimensions 200mm(W)×160mm(D)×56mm(H)
重  量  Weight 約760g(本体)

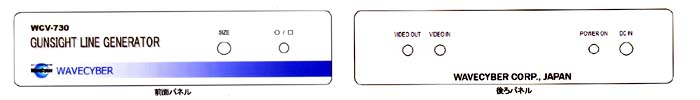

パネル仕様  Panel Specifications
前面パネルコントロール
Front Panel Connections		 SIZE ボリューム ○ラインまたは、□ラインの寸法を調整する。
○／□スイッチ ○ラインまたは、□ライン選択する。
後方パネルコントロール
Rear Panel Connections		 VIDEO IN 映像信号入力端子
VIDEO　OUT 映像信号出力端子
POWER ON 本体の電源スイッチ
DC IN 専用アダプターから本体への電源入力端子
