映像計測装置・計測ライン発生器（2本×2本）
MSI-330
STAR MICRO
■ モニター画面上にX方向・Y方向に各2ラインを表示、2ライン間を計測
■ クロスライン発生器としても使用可能
■ ワンプッシュでセンター（＋）ラインも表示可能
■ 位置合せ時の基準線・指標線や目視による計測・検査等に最適
●MSI-330  価格：198,000円(税別)／217,800円(税込)  ご注文はこちら→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■NTSC・S（Y/C）の入出力信号へ対応
■横・縦各2本の電子ラインをVR（ボリューム）にてX・Y方向へ移動可能
■モードをMEAに合わせることで、X・Y各2ライン間の計測値を表示
■ラインの色は2色（白・黒）から選択可能
■分解能は720（水平）×480（垂直）
■ライン表示のＯＮ・ＯＦＦ及びライン位置のロックも可能
■電子ライン幅（電子ライン線）を1本線・2本線・8本線・16本線から選択可能
■センタークロスラインがCENTER SWを押す事で表示可能
①X1、X2、Y1、Y2の各ラインをそれぞれのボリュームで任意に移動可能
②モード切替えスイッチ
NORモード：通常のクロスライン発生器
MEAモード：計測表示ライン発生器
CALモード：計測数値のキャリブレーション設定
③MEAモードのみ左上にX1-X2間およびY1-Y2間の各数値を表示

仕  様
入出力信号 NTSC信号またはS（Y/C）信号
入出力コネクター NTSC：BNC端子コネクター、S（Y/C）：S端子
分解能y 768（水平）×480（垂直）
ライン数 X方向1～2本・Y方向1～2本
周波数特性 VBS・Y共に5.0MHｚ±1.0dB
DG・DB特性 3％ 3度以内
表示色 白／黒の2色
環境条件 温度：0～40℃　湿度：80％以下
電源 AC100V±10％　50/60Hz　約15W

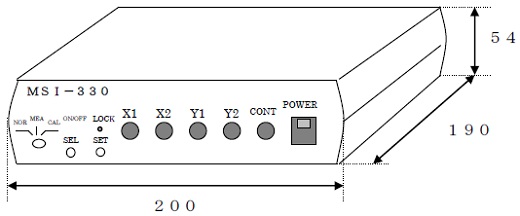

外形寸法 200mm(W)×190mm(D)×54mm(H)　突起物を除く
