丸ライン発生器
MSI-320A
STAR MICRO
■
モニター画面上に○◎−ラインをスーパーインポーズ
■
モードSWとSELECT SWで様々なラインの組合表示が可能
■
ライン表示ON/OFF、電子ラインのロック(固定)が可能
■
NTSC・S(Y/C)の入出力信号へ対応
■
位置合せ時の基準線・指標線や目視による検査等に最適
●MSI-320A 価格:130,000円(税別)/143,000円(税込) ご注文はこちら→
ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
○◎−などのラインをボリュームで任意に移動可能
仕 様
入出力信号
NTSC信号またはS(Y/C)信号
入出力コネクター
NTSC:BNC端子コネクター、S(Y/C):S端子
入出力インピーダンス
75Ω
分解能y
720(水平)×480(垂直)
ライン数
丸ライン:○か◎を1個、ライン:−か|を1本、センターライン:1個
ライン幅
1本線・2本線・4本線から選択可能
周波数特性
VBS・Y共に5.0MHz±1.0dB
DG・DB特性
3% 3度以内
表示色
白/黒の2色
環境条件
温度:0〜40℃ 湿度:80%以下
電源
AC100V±10% 50/60Hz 約15W
外形寸法
200mm(W)×190mm(D)×54mm(H) 突起物を除く
※画面のアスペクト比4:3モニター、もしくは4:3モードでご使用下さい。 4:3以外で使用すると丸ラインが楕円で表示されます。

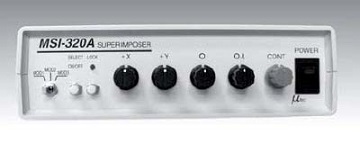

前面

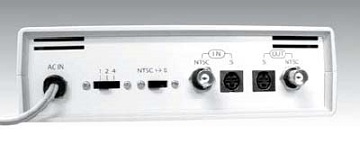

背面
