アナログRGB対応クロスライン発生器 UXGA（2本×2本）
MSI-400U
STAR MICRO
■ RGBモニター画面上にX方向・Y方向のクロスラインをスーパーインポーズ
■ 水平（X）、垂直（Y）方向のラインをロータリーエンコーダにて移動可能
■ ワンプッシュでセンター（＋）ラインも表示可能
■ 分解能はＵＸＧＡ対応で1600(水平)×1200(垂直)の超高画像対応
■ 位置合せ時の基準線・指標線や目視による位置決め検査等に最適

●MSI-400U  価格：245,000円(税別)／269,500円(税込)  ご注文はこちら→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■入出力信号はＲＧＢの１５Pin Ｄ−SUB コネクター対応
■X・Y の個々の電子ラインをロータリーエンコーダにて1 ドットづつ移動可能
■ラインのＯＮ・ＯＦＦ及びＳＷにて電子ラインをロックする事も可能
■ラインの色を白色・黒色又は、赤色・緑色・青色に変更表示可能
■電子ライン幅（電子ライン線）を1本線・2本線・3本線・4本線から選択可能
■センタークロスラインがCENTER SWを押す事で表示可能
仕  様
入出力信号 アナログＲＧＢ信号
入出力コネクター 15Pin D-Sub
入出力インピーダンス ７５Ω
分解能y 1600（水平）×1200（垂直）
ライン数 X方向2本・Y方向2本
ライン幅 1本線・2本線・3本線・4本線から選択可能
表示色 白・黒・赤・緑・青の５色
環境条件 温度：0〜40℃　湿度：80％以下
電源 AC100V±10％　50/60Hz　約15W

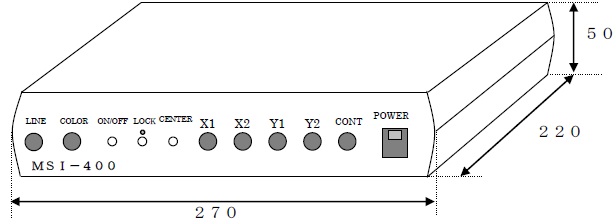

外形寸法 270mm(W)×220(D)×50mm(H)　突起物を除く
※出入力はUXGA 用カメラ・モニター専用、 規格外カメラを接続するとラインの揺れ又は、画像が映らない場合もあります。
