目盛付クロスライン発生器（2本×2本）
MSI-310A
STAR MICRO
■ モニター画面上に目盛付クロスラインをスーパーインポーズ
■ X1,X2,Y1,Y2の各ラインをVR（ボリューム）にて任意に移動可能
■ 目盛の間隔を任意に設定可能
■ NTSC・S（Y/C）の入出力信号へ対応
■ ワンプッシュでセンター（＋）ラインも表示可能
■ 位置合せ時の基準線・指標線や目視による計測や検査等に最適
●MSI-310A  価格：120,000円(税別)／132,000円(税込)  ★ご注文はこちら→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

表示ラインをモード切替えスイッチで選択可能
●モード1
X1,Y1クロスライン、X2,Y2目盛付ラインを表示し、任意に移動可能
また、CENTERボタンをワンプッシュする事で十字に目盛ライン、クロスラインのセンタライン表示が可能
●モード2
X1,Y1,X2,Y2目盛付ラインを表示し、任意に移動可能
また、CENTERボタンをワンプッシュする事で十字に目盛ライン、クロスラインのセンタライン表示が可能
●CAL
X,Yの目盛間隔をX1,Y1のボリュームで任意に幅を変更し、SETボタンでキャリブレーション設定が可能


モード1
モード2
仕  様
入出力信号 NTSC信号またはS（Y/C）信号
入出力コネクター NTSC：BNC端子コネクター、S（Y/C）：S端子
入出力インピーダンス 75Ω
分解能y 720（水平）×480（垂直）
ライン数 X方向2本・Y方向2本
ライン幅 X：2本、Y：1本線・2本線・4本線から選択可能
周波数特性 VBS・Y共に5.0MHｚ±1.0dB
DG・DB特性 3％ 3度以内
表示色 白／黒の2色
環境条件 温度：0〜40℃　湿度：80％以下
電源 AC100V±10％　50/60Hz　約15W
外形寸法 200mm(W)×190mm(D)×54mm(H)　突起物を除く

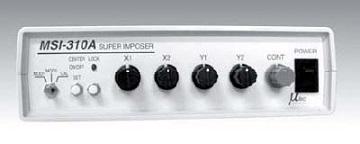

前面

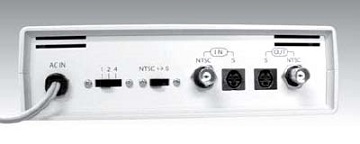

背面
