DVIフルハイビジョン対応クロスライン発生器 (2本×2本)
MSI-500A
STAR MICRO
 フルハイビジョンモニター上にX・Y方向のクロスラインをスーパーインポーズ
 水平(X)、垂直(Y)方向のラインをロータリーエンコーダにて移動可能
 ワンプッシュでセンター(+)ラインも表示可能
 分解能はフルハイビジョン1920(水平)×1080(垂直)の超高画像対応
 位置合せ時の基準線・指標線や目視による位置決め検査等に最適
●MSI-500A  価格:265,000円(税別)/291,500円(税込)  ご注文はこちら→ショップ(光マート)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

入出力信号はデジタル/アナログ共用タイプのDVI-1の29極コネクター対応
X・Y の個々の電子ラインをロータリーエンコーダにて1 ドットづつ移動可能
ラインのON・OFF及びSWにて電子ラインをロックする事も可能
ライン色は白・黒・赤・緑・青・黄・マゼンダの7色から選択可能
電子ライン幅(電子ライン線)を1本線・2本線・4本線・16本線から選択可能
センタークロスラインがCENTER SWを押す事で表示可能
仕  様
入出力信号 DVI信号(別売のHDMI信号変換ケーブルにてHDMI出力可能)
入出力コネクター DVI-1 29極対応
入出力インピーダンス 75Ω
エンコーダー 256(P/R)
分解能y 1920(水平)×1080(垂直)
ライン数 X方向2本・Y方向2本
ライン幅 1本線・2本線・4本線・16本線から選択可能
ライン種類 点線・目盛線・計測モードに切替可能
表示色 白・黒・赤・緑・青・黄・マゼンダの7色
環境条件 温度:0〜40℃ 湿度:80%以下
電源 AC85〜264V±10% 50/60Hz 約15W
外形寸法 270mm(W)×220(D)×50mm(H) 突起物を除く

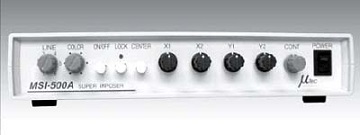

前面

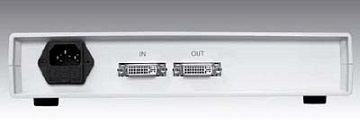

背面
