クロスライン発生器
MSI-200A
STAR MICRO
■ モニター画面上にクロスライン（十字ライン）をスーパーインポーズ
■ 水平（X）、垂直（Y）方向のラインをリアのボリュームにて移動可能
■ ワンプッシュでセンター（＋）ラインも表示可能
■ 位置合せ時の基準線・指標線や目視による位置決め検査等に最適
■センタークロスラインがCENTER SWを押す事で表示可能
■横・縦の電子ラインをVR（ボリューム）にてX・Y方向へ移動可能
■ラインの色は2色（白・黒）から選択可能
■分解能は720（水平）×480（垂直）
■ライン表示のＯＮ・ＯＦＦ及びライン位置のロックも可能
■電子ライン幅（電子ライン線）を1本線・2本線・8本線・16本線から選択可能
■超コンパクト設計でスペースが無い所にも設置できる薄型設計
●MSI-200A  価格：52,000円(税別)／57,200円(税込)  ご注文はこちら！→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
入出力信号 NTSC信号  コンポジット 1.0Vp-p75Ω
入出力コネクター BNC端子コネクター
分解能y 720（水平）×480（垂直）
ライン数 X方向1本・Y方向1本
ライン幅 1本線・2本線・8本線・16本線から選択可能
周波数特性 VBS・Y共に5.0MHｚ±1.0dB
DG・DB特性 3％ 3度以内
表示色 白／黒の2色
環境条件 温度：0〜40℃　湿度：80％以下
電源 DC5V/1A　（約5W）
外形寸法 130mm(W)×180mm(D)×40mm(H)　突起物を除く

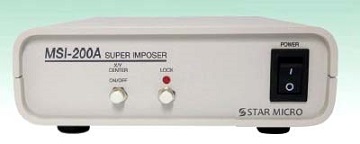

前面

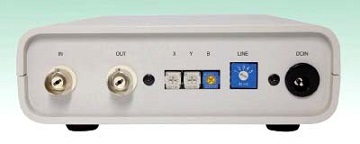

背面
