5メガピクセル対応テレセントリックマクロレンズ TECシリーズ
Telecentric Macro Lens (5M)
VS-TEC03/S VS-TEC035/S VS-TEC04/S
VS-TEC0513 VS-TEC05 VS-TEC065 VS-TEC075 VS-TEC10 VS-TEC13 VS-TEC15
VS Technology
|
|
|
 |
■5メガピクセル(500万画素)カメラに対応
■テレセントリックレンズとマクロレンズの良い特長のみをミックス
■可変絞り搭載、明るさの調整、被写界深度と分解能のバランス調整が可能
■限りなく高いテレセン性を考慮した設計
■電子部品検査や調整、半導体製造装置等の幅広い画像処理用途へ対応
■倍率可変タイプ→VS-TEC0304・VS-TEC0513
|
|
 |
|

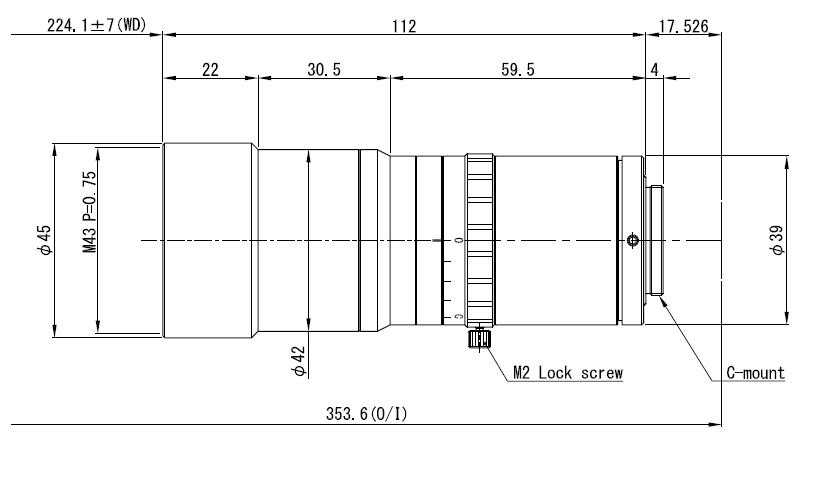

| ■ VS-TEC03/S テレセントリックマクロレンズ(可変絞) 倍率×0.3、W.D=224.1mm |
■価格：212,800円(税別)
→注文 |
|
| 型番 |
VS-TEC03/S |
| 光学倍率 |
×0.3 |
| 視野(H×V) |
2/3″ |
29.3×22.0mm |
| 1/2″ |
21.3×16.0mm |
| 1/3″ |
16.0×12.0mm |
| W.D |
224.1±7mm |
| 物像間距離O/I |
353.6mm |
| 実効F |
4.32 |
| NA |
0.035 |
| 分解能 |
9.67μ(λ550nm時) |
| 被写界深度 |
3.8mm(許容錯乱円Φ0.04mm) |
| TVディストーション |
0.02%(MAX) |
|
| 周辺光量 |
98.0%(2/3″) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| 適合センサーサイズ |
2/3″ |
| フィルター径 |
M43 P=0.75 |
| 重量 |
− |
| 外形寸法 |
Φ45(MAX)×L112.0mm |
|
|
|
|
| ■ VS-TEC035/S テレセントリックマクロレンズ(可変絞) 倍率×0.35、W.D=181.5mm |
■価格：212,800円(税別)
→注文 |
|
| 型番 |
VS-TEC035/S |
| 光学倍率 |
×0.35 |
| 視野(H×V) |
2/3″ |
25.1×18.9mm |
| 1/2″ |
18.3×13.7mm |
| 1/3″ |
13.7×10.3mm |
| W.D |
181.5±5mm |
| 物像間距離O/I |
316.6mm |
| 実効F |
4.66 |
| NA |
0.038 |
| 分解能 |
8.92μ(λ550nm時) |
| 被写界深度 |
3.0mm(許容錯乱円Φ0.04mm) |
| TVディストーション |
-0.01%(MAX) |
|
| 周辺光量 |
98.0%(2/3″) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| 適合センサーサイズ |
2/3″ |
| フィルター径 |
M43 P=0.75 |
| 重量 |
− |
| 外形寸法 |
Φ45(MAX)×L117.6mm |
|
|
|
|

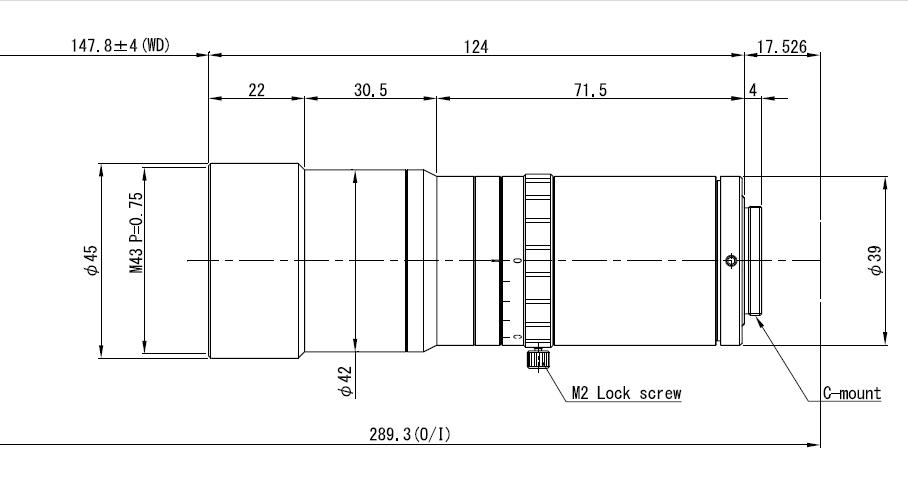

| ■ VS-TEC04/S テレセントリックマクロレンズ(可変絞) 倍率×0.4、W.D=147.8mm |
■価格：212,800円(税別)
→注文 |
|
| 型番 |
VS-TEC04/S |
| 光学倍率 |
×0.4 |
| 視野(H×V) |
2/3″ |
22.0×16.5mm |
| 1/2″ |
16.0×12.0mm |
| 1/3″ |
12.0×9.0mm |
| W.D |
147.8±4mm |
| 物像間距離O/I |
289.3mm |
| 実効F |
5.00 |
| NA |
0.040 |
| 分解能 |
8.39μ(λ550nm時) |
| 被写界深度 |
2.5mm(許容錯乱円Φ0.04mm) |
| TVディストーション |
-0.03%(MAX) |
|
| 周辺光量 |
98.0%(2/3″) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| 適合センサーサイズ |
2/3″ |
| フィルター径 |
M43 P=0.75 |
| 重量 |
− |
| 外形寸法 |
Φ45(MAX)×L124.0mm |
|
|
|
|

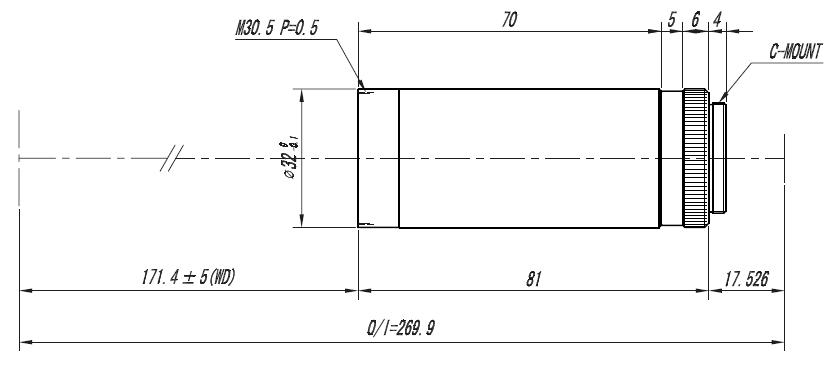

| ■ VS-TEC05 テレセントリックマクロレンズ 倍率×0.5、W.D=171.4mm |
■価格：150,000円(税別)
→注文 |
|
| 型番 |
VS-TEC05 |
| 光学倍率 |
×0.5 |
| 視野(H×V) |
2/3″ |
17.6×13.2mm |
| 1/2″ |
12.8×9.6mm |
| 1/3″ |
9.6×7.2mm |
| W.D |
171.4±5mm |
| 物像間距離O/I |
269.9mm |
| 実効F |
5.27 |
| NA |
0.047 |
| 分解能 |
7.1μ(λ550nm時) |
| 被写界深度 |
1.7mm(許容錯乱円Φ0.04mm) |
| TVディストーション |
0.03%(MAX) |
|
| 周辺光量 |
98.1%(Y=5.5) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| 適合センサーサイズ |
2/3″ |
| フィルター径 |
− |
| 重量 |
約85g |
| 外形寸法 |
Φ32×L81mm |
|
|
|
|

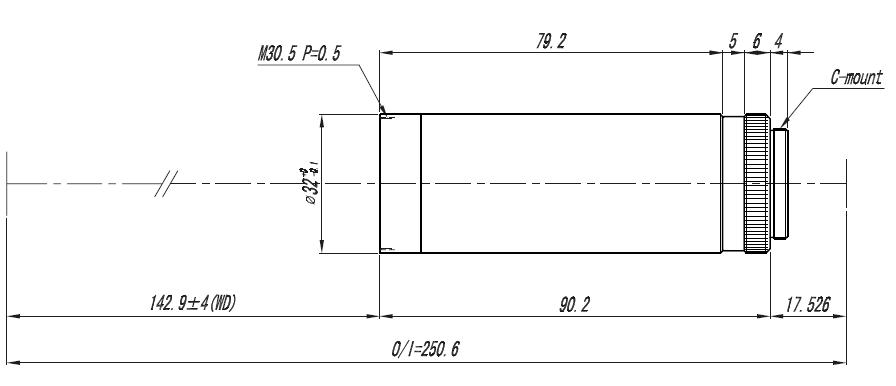

| ■ VS-TEC065 テレセントリックマクロレンズ 倍率×0.65、W.D=142.9mm |
■価格：150,000円(税別)
→注文 |
|
| 型番 |
VS-TEC065 |
| 光学倍率 |
×0.65±5% |
| 視野(H×V) |
2/3″ |
13.5×10.2mm |
| 1/2″ |
9.8×7.4mm |
| 1/3″ |
7.4×5.5mm |
| W.D |
142.9±4mm |
| 物像間距離O/I |
250.6mm |
| 実効F |
6.18 |
| NA |
0.053 |
| 分解能 |
6.38μ(λ550nm時) |
| 被写界深度 |
1.2mm(許容錯乱円Φ0.04mm) |
| TVディストーション |
0.02%(MAX) |
|
| 周辺光量 |
97.0%(Y=5.5) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| 適合センサーサイズ |
2/3″ |
| フィルター径 |
− |
| 重量 |
約90g |
| 外形寸法 |
Φ32×L90.2mm |
|
|
|
|

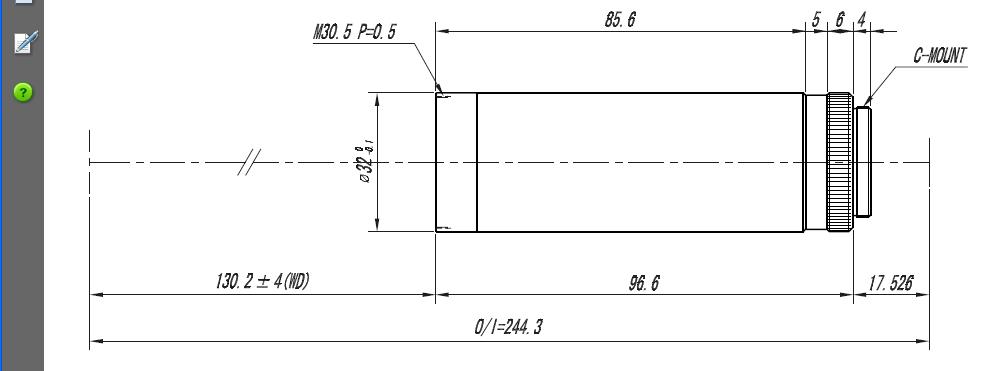

| ■ VS-TEC075 テレセントリックマクロレンズ 倍率×0.75、W.D=130.2mm |
■価格：130,000円(税別)
→注文 |
|
| 型番 |
VS-TEC075 |
| 光学倍率 |
×0.75±5% |
| 視野(H×V) |
2/3″ |
11.7×8.8mm |
| 1/2″ |
8.5×6.4mm |
| 1/3″ |
6.4×4.8mm |
| W.D |
130.2±4mm |
| 物像間距離O/I |
244.3mm |
| 実効F |
6.8 |
| NA |
0.055 |
| 分解能 |
6.1μ(λ550nm時) |
| 被写界深度 |
1.0mm(許容錯乱円Φ0.04mm) |
| TVディストーション |
0.02%(MAX) |
|
| 周辺光量 |
98.4%(Y=5.5) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| 適合センサーサイズ |
2/3″ |
| フィルター径 |
− |
| 重量 |
約95g |
| 外形寸法 |
Φ32×L96.6mm |
|
|
|
|

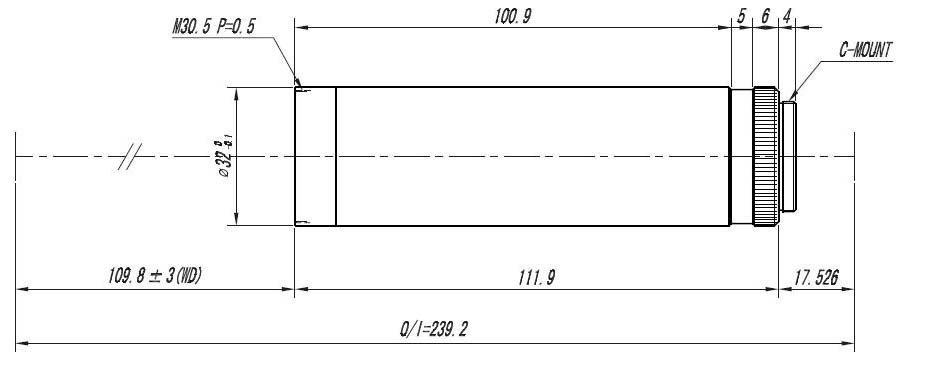

| ■ VS-TEC10 テレセントリックマクロレンズ 倍率×1.0、W.D=109.8mm |
■価格：130,000円(税別)
→注文 |
|
| 型番 |
VS-TEC10 |
| 光学倍率 |
×1.0±5% |
| 視野(H×V) |
2/3″ |
8.8×6.6mm |
| 1/2″ |
6.4×4.8mm |
| 1/3″ |
4.8×3.6mm |
| W.D |
109.8±3mm |
| 物像間距離O/I |
239.2mm |
| 実効F |
8.31 |
| NA |
0.060 |
| 分解能 |
5.5μ(λ550nm時) |
| 被写界深度 |
0.7mm(許容錯乱円Φ0.04mm) |
| TVディストーション |
0.01%(MAX) |
|
| 周辺光量 |
98.8%(Y=5.5) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| 適合センサーサイズ |
2/3″ |
| フィルター径 |
− |
| 重量 |
約105g |
| 外形寸法 |
Φ32×L111.9mm |
|
|
|
|

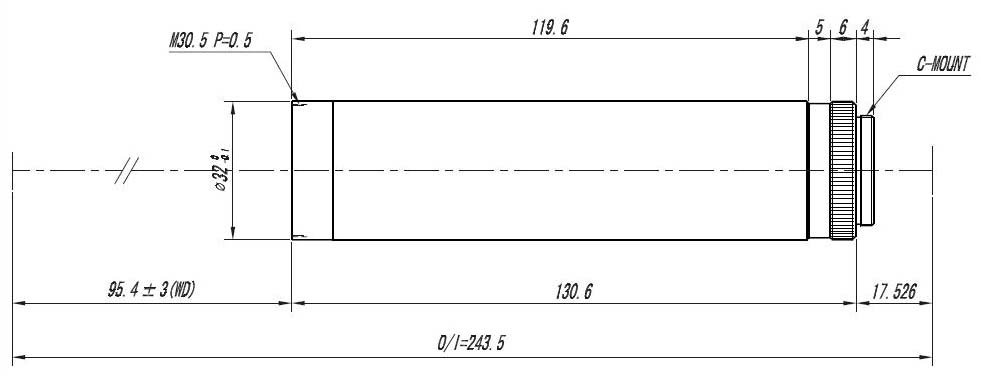

| ■ VS-TEC13 テレセントリックマクロレンズ 倍率×1.3、W.D=95.4mm |
■価格：130,000円(税別)
→注文 |
|
| 型番 |
VS-TEC13 |
| 光学倍率 |
×1.3±5% |
| 視野(H×V) |
2/3″ |
6.8×5.1mm |
| 1/2″ |
4.9×3.7mm |
| 1/3″ |
3.7×2.8mm |
| W.D |
95.4±3mm |
| 物像間距離O/I |
243.5mm |
| 実効F |
10.18 |
| NA |
0.064 |
| 分解能 |
5.2μ(λ550nm時) |
| 被写界深度 |
0.5mm(許容錯乱円Φ0.04mm) |
| TVディストーション |
0.01%(MAX) |
|
| 周辺光量 |
99.3%(Y=5.5) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| 適合センサーサイズ |
2/3″ |
| フィルター径 |
− |
| 重量 |
約110g |
| 外形寸法 |
Φ32×L130mm |
|
|
|
|

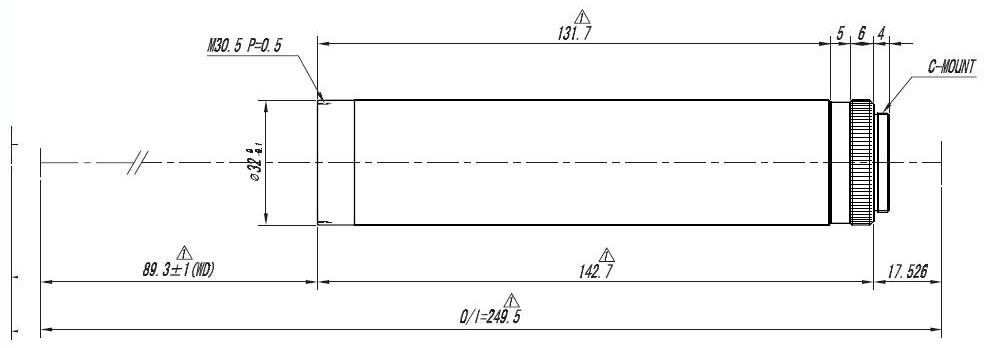

| ■ VS-TEC15 テレセントリックマクロレンズ 倍率×1.5、W.D=89.3mm |
■価格：130,000円(税別)
→注文 |
|
| 型番 |
VS-TEC15 |
| 光学倍率 |
×1.5±5% |
| 視野(H×V) |
2/3″ |
5.9×4.4mm |
| 1/2″ |
4.3×3.2mm |
| 1/3″ |
3.2×2.4mm |
| W.D |
89.3±3mm |
| 物像間距離O/I |
249.5mm |
| 実効F |
11.44 |
| NA |
0.066 |
| 分解能 |
5.1μ(λ550nm時) |
| 被写界深度 |
0.4mm(許容錯乱円Φ0.04mm) |
| TVディストーション |
0.02%(MAX) |
|
| 周辺光量 |
99.3%(Y=5.5) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| 適合センサーサイズ |
2/3″ |
| フィルター径 |
− |
| 重量 |
約115g |
| 外形寸法 |
Φ32×L142.7mm |
|
|
|
|
