VS-THV(1.1) シリーズ 12MP 1.1″ 3.45μm 対応テレセントリックレンズ
VS-THV(1.1) Series High Resolution Telecentric Lens for 1.1"
Optimized for 12MP 1.1″ 3.45μm Cameras , "Equal O/I Optical Design"
VS-THV05-80/S VS-THV05-80CO/S VS-THV08-80/S VS-THV08-80CO/S VS-THV1-80/S VS-THV1-80CO/S
VS-THV2-80/S VS-THV2-80CO/S VS-THV05-150/S VS-THV05-150CO/S VS-THV08-150/S VS-THV08-150CO/S
VS-THV1-150/S VS-THV1-150CO/S VS-THV2-150/S VS-THV2-150CO/S
VS Technology

■大型素子1.1″対応、主力倍率 0.5x / 0.8x / 1.0x / 2.0x をラインナップ
■全倍率O/I共通化設計 O/Iを共通にすることで、倍率変更時メカ変更不要
■WD80/150mm設計により、照明の組み合わせが可能
■全モデル可変絞り対応で被写界深度の調整が可能



■ VS-THV05-80/S テレセントリックレンズ倍率×0.5、W.D=82mm	■価格：お問合せ下さい

型番		VS-THV05-80/S
倍率		×0.5 ±5%
視野(V×H)	1.1″	20.6×28.2mm
	1″	22.5×22.5mm
	2/3″	14.2×16.8mm
W.D		82.0±2.5mm
物像間距離O/I		300.0mm
実効F		7.5
NA		0.033
被写界深度		2.4mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.01%
周辺光量(Y=8.8)		98%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	－
フィルター径	M52P=0.75
重量	370g
外形寸法	Φ54(max.)×L=200.5mm

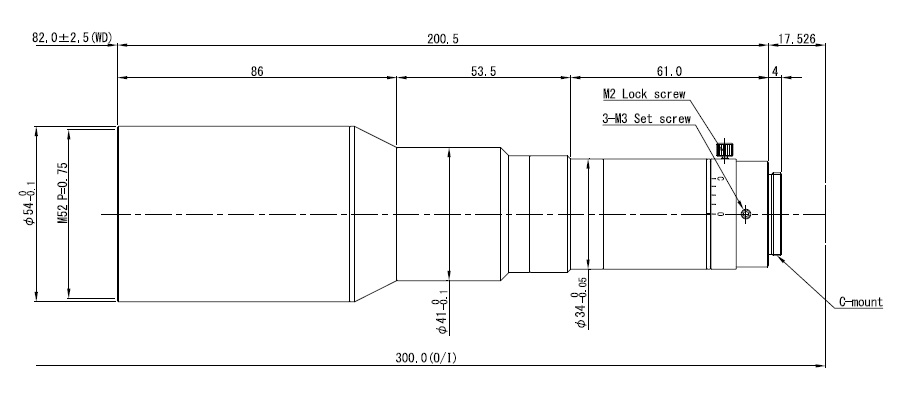

外観図

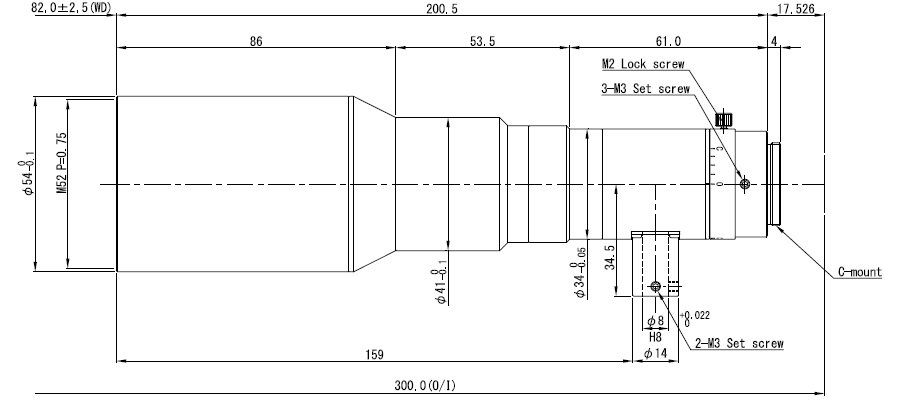

■ VS-THV05-80CO/S テレセントリックレンズ倍率×0.5、W.D=82mm、同軸落射照明	■価格：お問合せ下さい

型番		VS-THV05-80CO/S
倍率		×0.5 ±5%
視野(V×H)	1.1″	20.6×28.2mm
	1″	22.5×22.5mm
	2/3″	14.2×16.8mm
W.D		82.0±2.5mm
物像間距離O/I		300.0mm
実効F		7.5
NA		0.033
被写界深度		2.4mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.01%
周辺光量(Y=8.8)		98%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	Built-in
フィルター径	M52P=0.75
重量	370g
外形寸法	Φ54(max.)×L=200.5mm

外観図



■ VS-THV08-80/S テレセントリックレンズ倍率×0.8、W.D=82mm	■価格：お問合せ下さい

型番		VS-THV08-80/S
倍率		×0.8 ±5%
視野(V×H)	1.1″	12.9×17.6mm
	1″	14.1×14.1mm
	2/3″	8.9×10.5mm
W.D		82.0±2.5mm
物像間距離O/I		300.0mm
実効F		7.5
NA		0.053
被写界深度		0.9mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.00%
周辺光量(Y=8.8)		99%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	－
フィルター径	M40.5P=0.5
重量	360g
外形寸法	Φ43(max.)×L=200.5mm

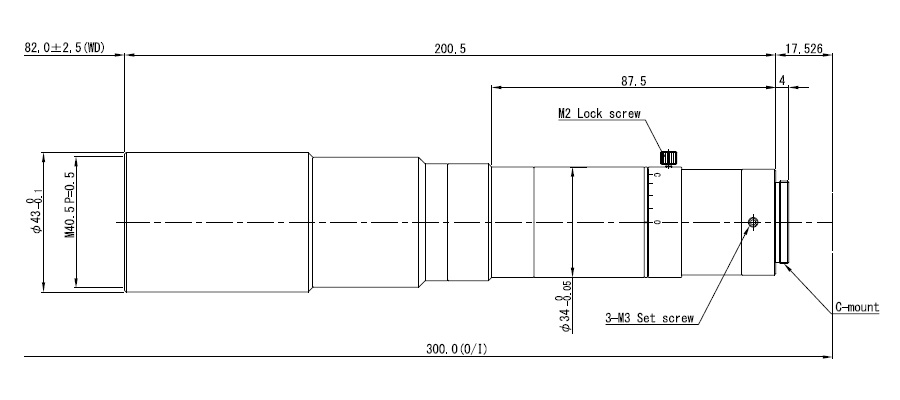

外観図



■ VS-THV08-80CO/S テレセントリックレンズ倍率×0.8、W.D=82mm、同軸落射照明	■価格：お問合せ下さい

型番		VS-THV08-80/S
倍率		×0.8 ±5%
視野(V×H)	1.1″	12.9×17.6mm
	1″	14.1×14.1mm
	2/3″	8.9×10.5mm
W.D		82.0±2.5mm
物像間距離O/I		300.0mm
実効F		7.5
NA		0.053
被写界深度		0.9mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.00%
周辺光量(Y=8.8)		99%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	Built-in
フィルター径	M40.5P=0.5
重量	360g
外形寸法	Φ43(max.)×L=200.5mm

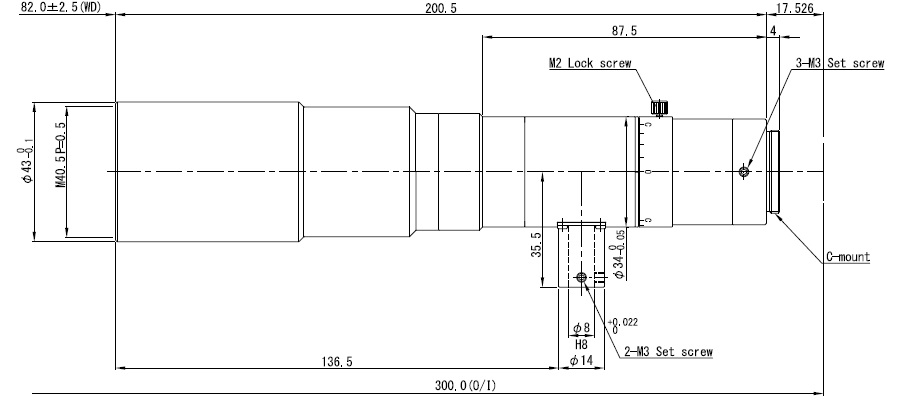

外観図

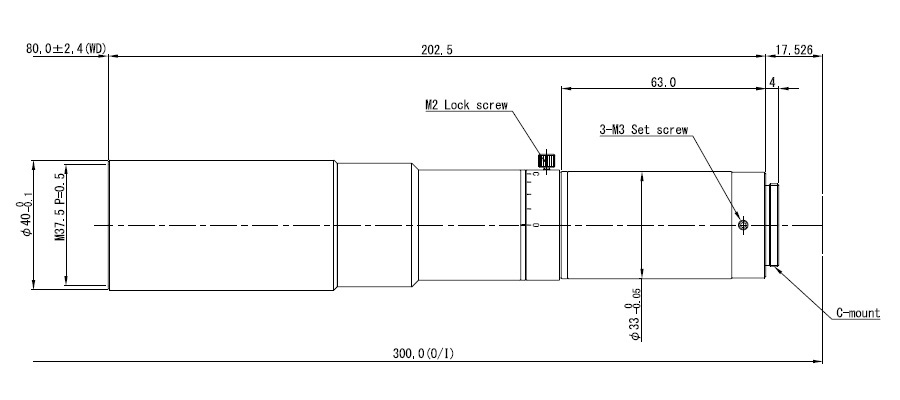

■ VS-THV1-80/S テレセントリックレンズ倍率×1、W.D=80mm	■価格：お問合せ下さい

型番		VS-THV1-80/S
倍率		×1.0 ±5%
視野(V×H)	1.1″	10.3×14.1mm
	1″	11.3×11.3mm
	2/3″	7.1×8.4mm
W.D		80.0±2.4mm
物像間距離O/I		300.0mm
実効F		7.5
NA		0.067
被写界深度		0.6mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.00%
周辺光量(Y=8.8)		99%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	－
フィルター径	M37.5P=0.5
重量	310g
外形寸法	Φ40(max.)×L=202.5mm

外観図

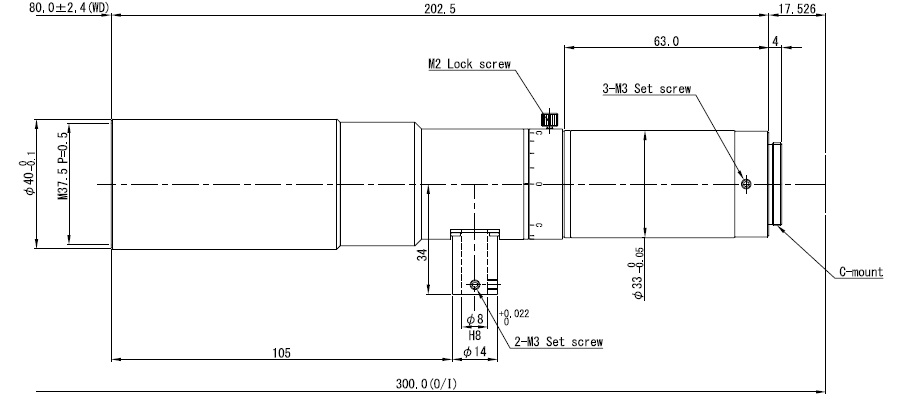

■ VS-THV1-80CO/S テレセントリックレンズ倍率×1、W.D=80mm、同軸落射照明	■価格：お問合せ下さい

型番		VS-THV1-80/S
倍率		×1.0 ±5%
視野(V×H)	1.1″	10.3×14.1mm
	1″	11.3×11.3mm
	2/3″	7.1×8.4mm
W.D		80.0±2.4mm
物像間距離O/I		300.0mm
実効F		7.5
NA		0.067
被写界深度		0.6mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.00%
周辺光量(Y=8.8)		99%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	Built-in
フィルター径	M37.5P=0.5
重量	310g
外形寸法	Φ40(max.)×L=202.5mm

外観図

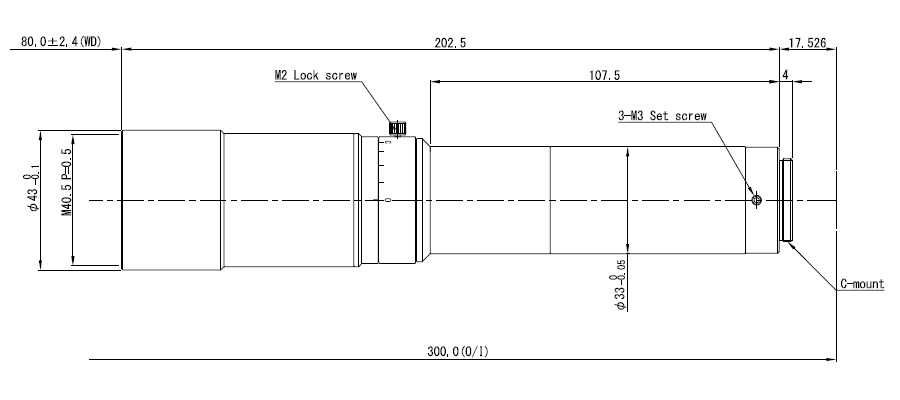

■ VS-THV2-80/S テレセントリックレンズ倍率×2、W.D=80mm	■価格：お問合せ下さい

型番		VS-THV2-80/S
倍率		×2.0 ±5%
視野(V×H)	1.1″	5.2×7.1mm
	1″	5.6×5.6mm
	2/3″	3.6×4.2mm
W.D		80.0±2.4mm
物像間距離O/I		300.0mm
実効F		7.5
NA		0.133
被写界深度		0.2mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.04%
周辺光量(Y=8.8)		100%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
イメージサークル	Φ18mm
同軸落射照明	－
フィルター径	M40.5P=0.5
重量	380g
外形寸法	Φ43(max.)×L=202.5mm

外観図



■ VS-THV2-80CO/S テレセントリックレンズ倍率×2、W.D=80mm、同軸落射照明	■価格：お問合せ下さい

型番		VS-THV2-80CO/S
倍率		×2.0 ±5%
視野(V×H)	1.1″	5.2×7.1mm
	1″	5.6×5.6mm
	2/3″	3.6×4.2mm
W.D		80.0±2.4mm
物像間距離O/I		300.0mm
実効F		7.5
NA		0.133
被写界深度		0.2mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.04%
周辺光量(Y=8.8)		100%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
イメージサークル	Φ18mm
同軸落射照明	Built-in
フィルター径	M40.5P=0.5
重量	380g
外形寸法	Φ43(max.)×L=202.5mm

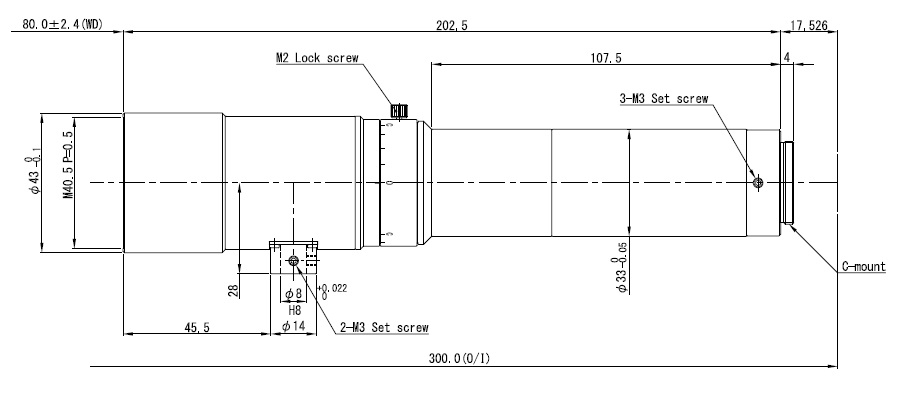

外観図



■ VS-THV05-150/S テレセントリックレンズ倍率×0.5、W.D=150mm	■価格：お問合せ下さい

型番		VS-THV05-150/S
倍率		×0.5 ±5%
視野(V×H)	1.1″	20.6×28.2mm
	1″	22.5×22.5mm
	2/3″	14.2×16.8mm
W.D		150.0±4.6mm
物像間距離O/I		400.0mm
実効F		7.5
NA		0.033
被写界深度		2.4mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.00%
周辺光量(Y=8.8)		98%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	－
フィルター径	M55P=0.75
重量	500g
外形寸法	Φ58(max.)×L=230.5mm

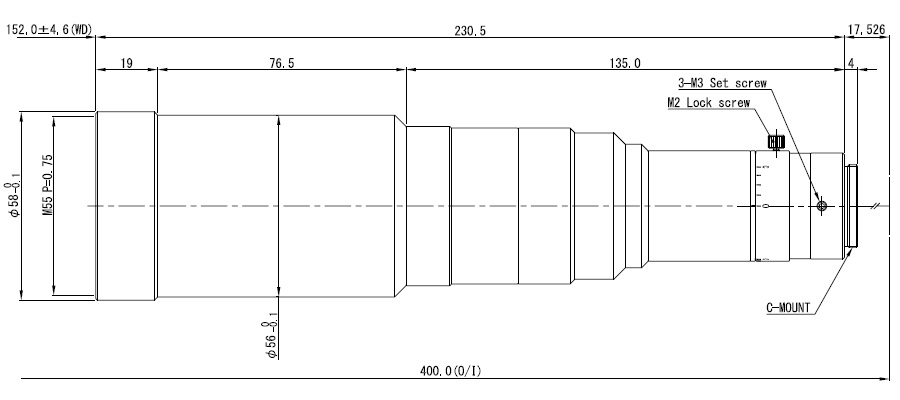

外観図



■ VS-THV05-150CO/S テレセントリックレンズ倍率×0.5、W.D=150mm、同軸落射照明	■価格：お問合せ下さい

型番		VS-THV05-150CO/S
倍率		×0.5 ±5%
視野(V×H)	1.1″	20.6×28.2mm
	1″	22.5×22.5mm
	2/3″	14.2×16.8mm
W.D		150.0±4.6mm
物像間距離O/I		400.0mm
実効F		7.5
NA		0.033
被写界深度		2.4mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.00%
周辺光量(Y=8.8)		98%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	Built-in
フィルター径	M55P=0.75
重量	500g
外形寸法	Φ58(max.)×L=230.5mm

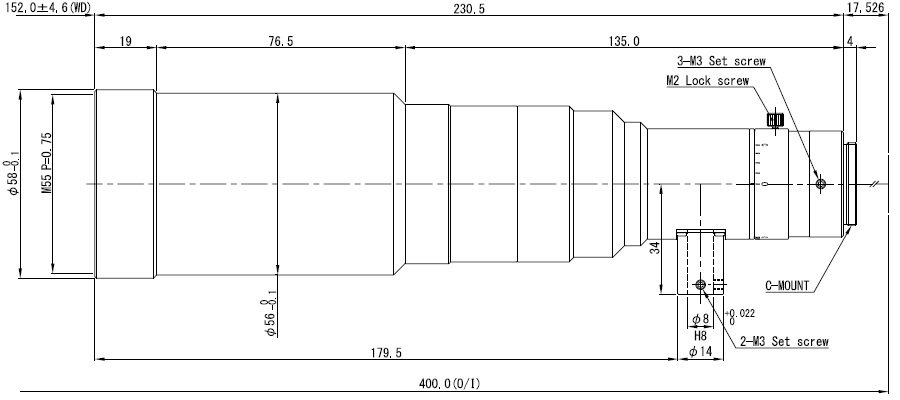

外観図

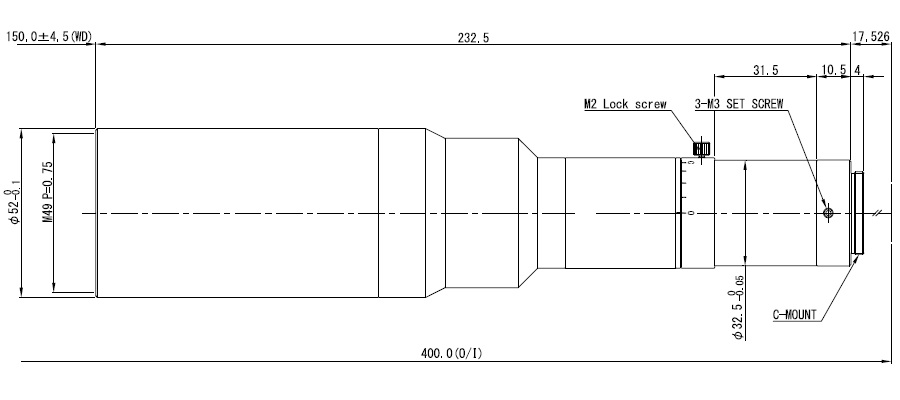

■ VS-THV08-150/S テレセントリックレンズ倍率×0.8、W.D=150mm	■価格：お問合せ下さい

型番		VS-THV08-150/S
倍率		×0.8 ±5%
視野(V×H)	1.1″	12.9×17.6mm
	1″	14.1×14.1mm
	2/3″	8.9×10.5mm
W.D		150.0±4.5mm
物像間距離O/I		400.0mm
実効F		7.5
NA		0.053
被写界深度		0.9mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.00%
周辺光量(Y=8.8)		99%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	－
フィルター径	M49P=0.75
重量	480g
外形寸法	Φ52(max.)×L=232.5mm

外観図

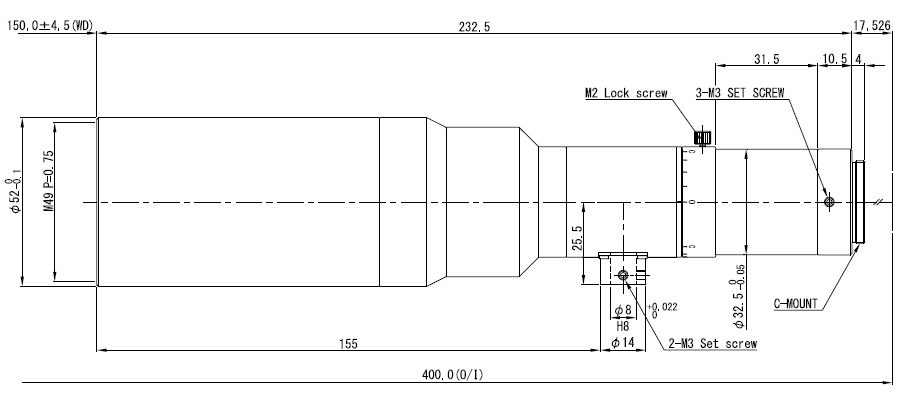

■ VS-THV08-150CO/S テレセントリックレンズ倍率×0.8、W.D=150mm、同軸落射照明	■価格：お問合せ下さい

型番		VS-THV08-150CO/S
倍率		×0.8 ±5%
視野(V×H)	1.1″	12.9×17.6mm
	1″	14.1×14.1mm
	2/3″	8.9×10.5mm
W.D		150.0±4.5mm
物像間距離O/I		400.0mm
実効F		7.5
NA		0.053
被写界深度		0.9mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.00%
周辺光量(Y=8.8)		99%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	Built-in
フィルター径	M49P=0.75
重量	480g
外形寸法	Φ52(max.)×L=232.5mm

外観図



■ VS-THV1-150/S テレセントリックレンズ倍率×1、W.D=150mm	■価格：お問合せ下さい

型番		VS-THV1-150/S
倍率		×1.0 ±5%
視野(V×H)	1.1″	10.3×14.1mm
	1″	11.3×11.3mm
	2/3″	7.1×8.4mm
W.D		150.0±4.5mm
物像間距離O/I		400.0mm
実効F		7.5
NA		0.067
被写界深度		0.6mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.00%
周辺光量(Y=8.8)		99%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	－
フィルター径	M49P=0.75
重量	400g
外形寸法	Φ52(max.)×L=232.5mm

外観図

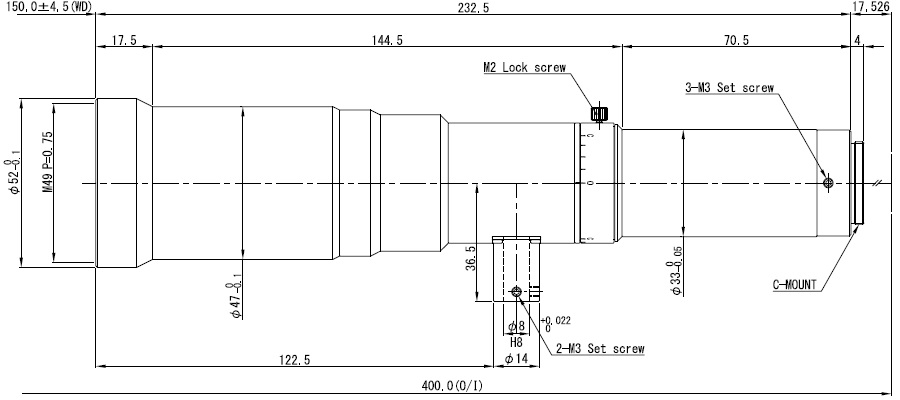

■ VS-THV1-150CO/S テレセントリックレンズ倍率×1、W.D=150mm、同軸落射照明	■価格：お問合せ下さい

型番		VS-THV1-150CO/S
倍率		×1.0 ±5%
視野(V×H)	1.1″	10.3×14.1mm
	1″	11.3×11.3mm
	2/3″	7.1×8.4mm
W.D		150.0±4.5mm
物像間距離O/I		400.0mm
実効F		7.5
NA		0.067
被写界深度		0.6mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		0.00%
周辺光量(Y=8.8)		99%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	－
フィルター径	M49P=0.75
重量	400g
外形寸法	Φ52(max.)×L=232.5mm

外観図

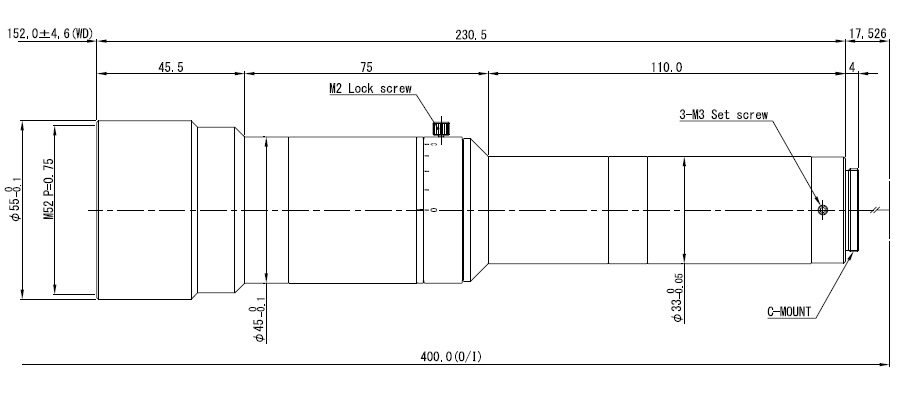

■ VS-THV2-150/S テレセントリックレンズ倍率×2、W.D=150mm	■価格：お問合せ下さい

型番		VS-THV2-150/S
倍率		×2.0 ±5%
視野(V×H)	1.1″	5.2×7.1mm
	1″	5.6×5.6mm
	2/3″	3.6×4.2mm
W.D		150.0±4.6mm
物像間距離O/I		400.0mm
実効F		9.2
NA		0.109
被写界深度		0.2mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		-0.01%
周辺光量(Y=8.8)		100%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	－
フィルター径	M52P=0.75
重量	600g
外形寸法	Φ55(max.)×L=230.5mm

外観図



■ VS-THV2-150CO/S テレセントリックレンズ倍率×2、W.D=150mm、同軸落射照明	■価格：お問合せ下さい

型番		VS-THV2-150CO/S
倍率		×2.0 ±5%
視野(V×H)	1.1″	5.2×7.1mm
	1″	5.6×5.6mm
	2/3″	3.6×4.2mm
W.D		150.0±4.6mm
物像間距離O/I		400.0mm
実効F		9.2
NA		0.109
被写界深度		0.2mm(最小錯乱円Φ0.04mm)
TVディストーション(1.1″)		-0.01%
周辺光量(Y=8.8)		100%
設計波長		Visible(400nm-700nm)

マウント	C-mount
フランジバック	17.526mm
適合センサーサイズ	1.1″
同軸落射照明	Built-in
フィルター径	M52P=0.75
重量	590g
外形寸法	Φ55(max.)×L=230.5mm

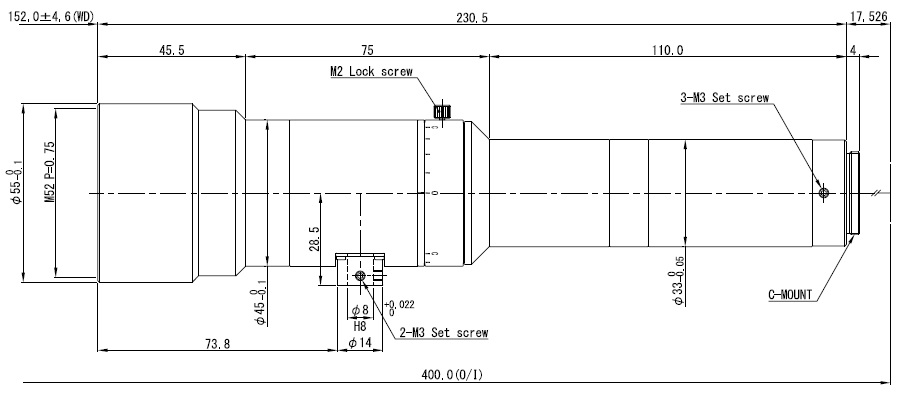

外観図



■ 同軸落射照明	Coaxial epi-illumination）

同軸落射照明用ライトガイド

LED／ハロゲン光源装置
同軸落射照明用ライトガイド

丸型スポットLED光源

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
