5メガピクセル対応ハイレソリューションテレセントリックレンズ TCMシリーズ
Mega Pixel Telecentric Lens VS-TCM Series
VS-TCM03-130/S VS-TCM04-100/S VS-TCM05-130/S VS-TCM07-150/S VS-TCM1-130/S
VS-TCM3-50CO VS-TCM4-50CO VS-TCM5-50CO VS-TCM6-50CO VS-TCM7-50CO
VS Technology
|
|
|
 |
■500万画素クラスのカメラに対応
■光学倍率：0.22x〜7.0x 10機種ランナップ
■4/3型の大型素子に対応
■フラットな周辺光量･ディストーションレス
■色収差の少ないEDレンズを採用、高度な色抽出を必要とする用途に最適
|
|
 |
|

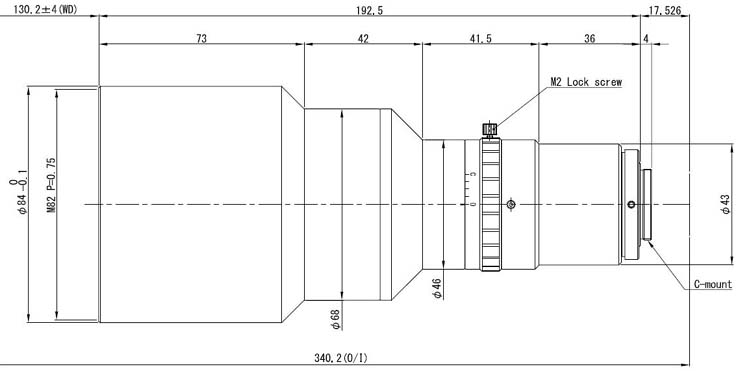

| ■ VS-TCM03-130/S テレセントリックレンズ(可変絞) 倍率×0.3、W.D=130mm |
■価格：420,000円(税別)
→注文 |
|
| 型番 |
VS-TCM03-130/S |
| 倍率 |
×0.3 ±5% |
| 視野(H×V) |
1″ |
37.5×37.5mm |
| 2/3″ |
28.0×23.7mm |
| 1/2″ |
21.3×16.0 |
| W.D |
130.2±4mm |
| 物像間距離O/I |
340.2mm |
| 実効F |
5.77(可変式) |
| NA |
0.026 |
| 分解能 |
12.9μ(λ550nm時) |
| 被写界深度 |
5.1mm(最小錯乱円Φ0.04mm) |
| TVディストーション |
0.01%(1″) |
|
| 周辺光量(Y=10) |
94% |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| イメージサークル |
Φ20mm |
| フィルター径 |
M82 P=0.75 |
| 重量 |
940g |
| 外形寸法 |
Φ84(MAX)×L192.5mm |
|
|
|
|

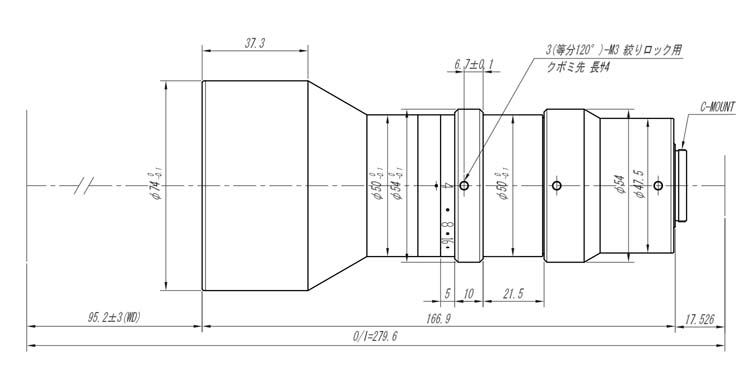

| ■ VS-TCM04-100/S テレセントリックレンズ(可変絞) 倍率×0.4、W.D=100mm |
■価格：428,000円(税別)
→注文 |
|
| 型番 |
VS-TCM04-100/S |
| 倍率 |
×0.4 ±5% |
| 視野(H×V) |
1″ |
28.2×28.2mm |
| 2/3″ |
21.0×17.8mm |
| 1/2″ |
16.0×12.0 |
| W.D |
95.2±3mm |
| 物像間距離O/I |
279.6mm |
| 実効F |
4.0(絞り開放時) |
| NA |
0.050 |
| 分解能 |
6.7mu;(λ550nm時) |
| 被写界深度 |
2mm(最小錯乱円Φ0.04mm) |
| TVディストーション |
0.02%(1″) |
|
| 周辺光量 |
90%(Y=8) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| イメージサークル |
Φ16mm |
| 同軸落射照明 |
− |
| 重量 |
680g |
| 外形寸法 |
Φ74(MAX)×L166.9mm |
|
|
|
|

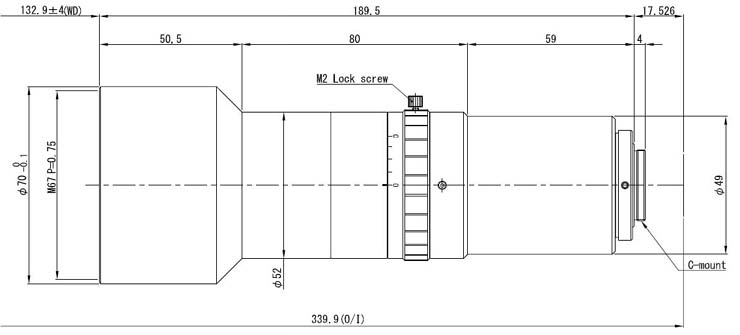

| ■ VS-TCM05-130/S テレセントリックレンズ(可変絞) 倍率×0.5、W.D=130mm |
■価格：428,000円(税別)
→注文 |
|
| 型番 |
VS-TCM05-130/S |
| 倍率 |
×0.5 ±5% |
| 視野(H×V) |
1″ |
22.5×22.5mm |
| 2/3″ |
16.8×14.2mm |
| 1/2″ |
12.8×9.6mm |
| W.D |
132.9±4mm |
| 物像間距離O/I |
339.9mm |
| 実効F |
4.57(可変式) |
| NA |
0.055 |
| 分解能 |
6.1μ(λ550nm時) |
| 被写界深度 |
1.5mm(最小錯乱円Φ0.04mm) |
| TVディストーション |
-0.02%(1″) |
|
| 周辺光量 |
97%(Y=9) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| イメージサークル |
Φ18mm |
| フィルター径 |
M67 P=0.75 |
| 同軸落射照明 |
− |
| 重量 |
720g |
| 外形寸法 |
Φ70(MAX)×L189.5mm |
|
|
|
|

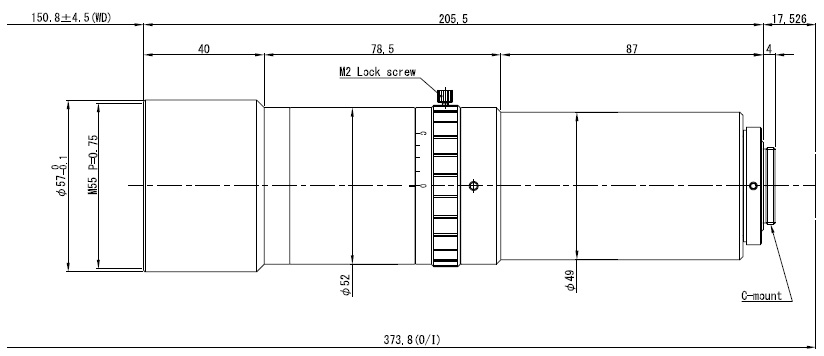

| ■ VS-TCM07-150/S テレセントリックレンズ(可変絞) 倍率×0.7、W.D=150mm |
■価格：411,800円(税別)
→注文 |
|
| 型番 |
VS-TCM07-150/S |
| 倍率 |
×0.7 ±5% |
| 視野(H×V) |
1″ |
16.1×16.1mm |
| 2/3″ |
12.0×10.1mm |
| 1/2″ |
9.1×6.9mm |
| W.D |
150.8±4.5mm |
| 物像間距離O/I |
373.8mm |
| 実効F |
5.29(可変式) |
| NA |
0.066 |
| 分解能 |
5.1μ(λ550nm時) |
| 被写界深度 |
0.9mm(最小錯乱円Φ0.04mm) |
| TVディストーション |
0.01%(1″) |
|
| 周辺光量 |
99%(Y=9) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| イメージサークル |
Φ18mm |
| フィルター径 |
M55 P=0.75 |
| 同軸落射照明 |
− |
| 重量 |
580g |
| 外形寸法 |
Φ57(MAX)×L205.5mm |
|
|
|
|

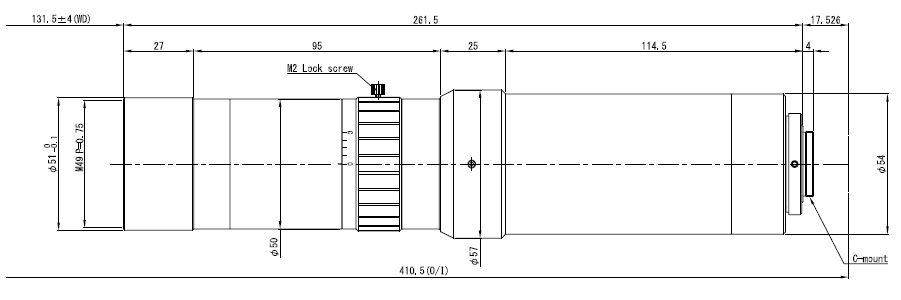

| ■ VS-TCM1-130/S テレセントリックレンズ(可変絞) 倍率×1.0、W.D=130mm |
■価格：420,000円(税別)
→注文 |
|
| 型番 |
VS-TCM1-130/S |
| 倍率 |
×1.0 ±5% |
| 視野(H×V) |
1″ |
11.3×11.3mm |
| 2/3″ |
8.4×7.1mm |
| 1/2″ |
6.4×4.8mm |
| W.D |
131.5±4mm |
| 物像間距離O/I |
410.5mm |
| 実効F |
6.25(可変式) |
| NA |
0.080 |
| 分解能 |
4.2μ(λ550nm時) |
| 被写界深度 |
0.5mm(最小錯乱円Φ0.04mm) |
| TVディストーション |
0.00%(1″) |
|
| 周辺光量 |
99%(Y=9) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| イメージサークル |
Φ18mm |
| フィルター径 |
M49 P=0.75 |
| 同軸落射照明 |
− |
| 重量 |
610g |
| 外形寸法 |
Φ57(MAX)×L261.5mm |
|
|
|
|

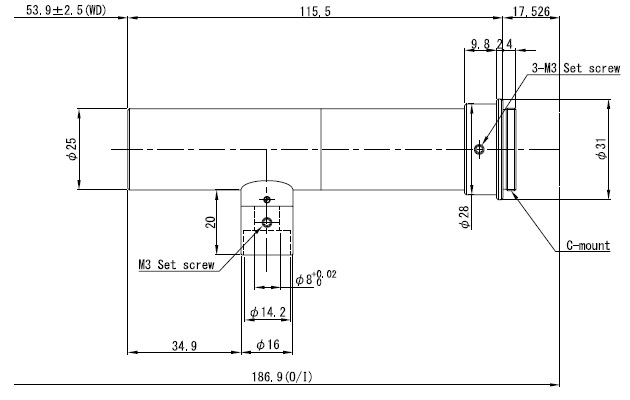

| ■ VS-TCM3-50CO テレセントリックレンズ(同軸落射) 倍率×3.0、W.D=50mm |
■価格：420,000円(税別)
→注文 |
|
| 型番 |
VS-TCM3-50CO |
| 倍率 |
×3.0 ±5% |
| 視野(H×V) |
1″ |
3.8×3.8mm |
| 2/3″ |
2.8×2.4mm |
| 1/2″ |
2.1×1.6mm |
| W.D |
53.9±2.5mm |
| 物像間距離O/I |
186.9mm |
| 実効F |
15.0 |
| NA |
0.100 |
| 分解能 |
3.3μ(λ550nm時) |
| 被写界深度 |
0.1mm(最小錯乱円Φ0.04mm) |
| TVディストーション |
0.32%(1″) |
|
| 周辺光量 |
93%(Y=9.25) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| イメージサークル |
Φ18.5mm |
| フィルター径 |
− |
| 同軸落射照明 |
Built-in |
| 重量 |
120g |
| 外形寸法 |
Φ31(MAX)×L115.5mm |
|
|
|
|

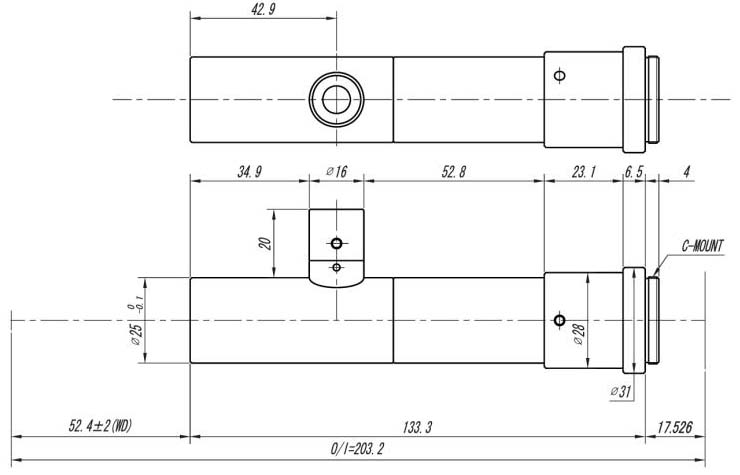

| ■ VS-TCM4-50CO テレセントリックレンズ(同軸落射) 倍率×4.0、W.D=50mm |
■価格：420,000円(税別)
→注文 |
|
| 型番 |
VS-TCM4-50CO |
| 倍率 |
×4.0 ±5% |
| 視野(H×V) |
1″ |
2.8×2.8mm |
| 2/3″ |
2.1×1.8mm |
| 1/2″ |
1.6×1.2mm |
| W.D |
52.4±2.5mm |
| 物像間距離O/I |
203.2mm |
| 実効F |
20.0 |
| NA |
0.100 |
| 分解能 |
3.3μ(λ550nm時) |
| 被写界深度 |
0.1mm(最小錯乱円Φ0.04mm) |
| TVディストーション |
0.09%(1″) |
|
| 周辺光量 |
90%(Y=11) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| 適合センサーサイズ |
Φ22mm |
| フィルター径 |
− |
| 同軸落射照明 |
Built-in |
| 重量 |
132g |
| 外形寸法 |
Φ31(MAX)×L133.3mm |
|
|
|
|

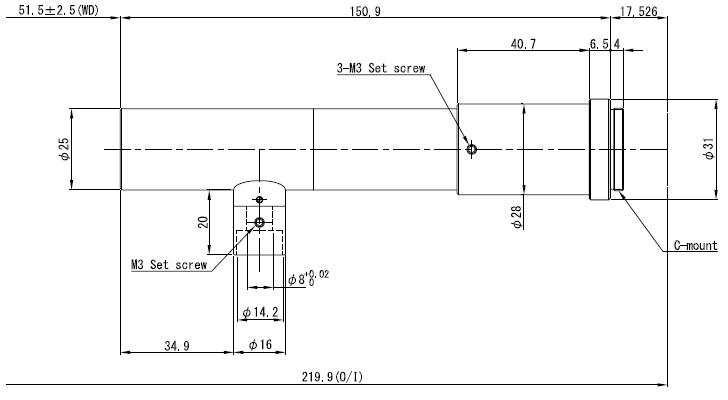

| ■ VS-TCM5-50CO テレセントリックレンズ(同軸落射) 倍率×5.0、W.D=50mm |
■価格：420,000円(税別)
→注文 |
|
| 型番 |
VS-TCM5-50CO |
| 倍率 |
×5.0 ±5% |
| 視野(H×V) |
1″ |
2.3×2.3mm |
| 2/3″ |
1.7×1.4mm |
| 1/2″ |
1.3×1.0mm |
| W.D |
51.5±2.5mm |
| 物像間距離O/I |
219.9mm |
| 実効F |
25.0 |
| NA |
0.100 |
| 分解能 |
3.3μ(λ550nm時) |
| 被写界深度 |
0.08mm(最小錯乱円Φ0.04mm) |
| TVディストーション |
0.03%(1″) |
|
| 周辺光量 |
90%(Y=11) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| イメージサークル |
Φ22mm |
| フィルター径 |
− |
| 同軸落射照明 |
Built-in |
| 重量 |
148g |
| 外形寸法 |
Φ31(MAX)×L150.9mm |
|
|
|
|

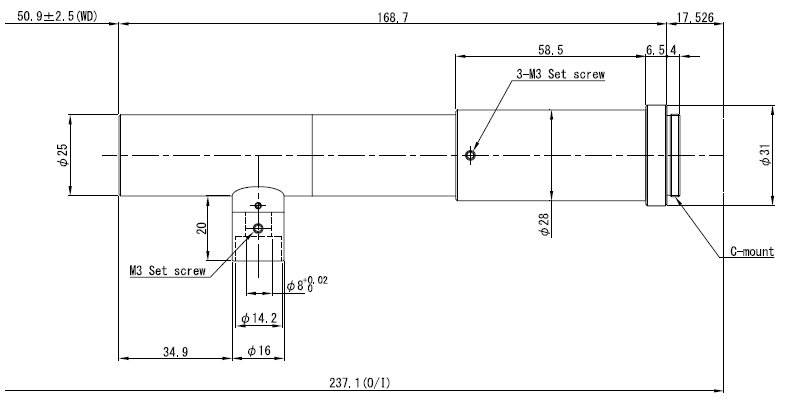

| ■ VS-TCM6-50CO テレセントリックレンズ(同軸落射) 倍率×6.0、W.D=50mm |
■価格：420,000円(税別)
→注文 |
|
| 型番 |
VS-TCM6-50CO |
| 倍率 |
×6.0 ±5% |
| 視野(H×V) |
1″ |
1.9×1.9mm |
| 2/3″ |
1.4×1.2mm |
| 1/2″ |
1.1×0.8mm |
| W.D |
50.9±2.5mm |
| 物像間距離O/I |
237.1mm |
| 実効F |
30.0 |
| NA |
0.100 |
| 分解能 |
3.3μ(λ550nm時) |
| 被写界深度 |
0.066mm(最小錯乱円Φ0.04mm) |
| TVディストーション |
0.00%(1″) |
|
| 周辺光量 |
90%(Y=11) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| 適合センサーサイズ |
Φ22 |
| フィルター径 |
− |
| 同軸落射照明 |
Built-in |
| 重量 |
155g |
| 外形寸法 |
Φ31(MAX)×L168.7mm |
|
|
|
|

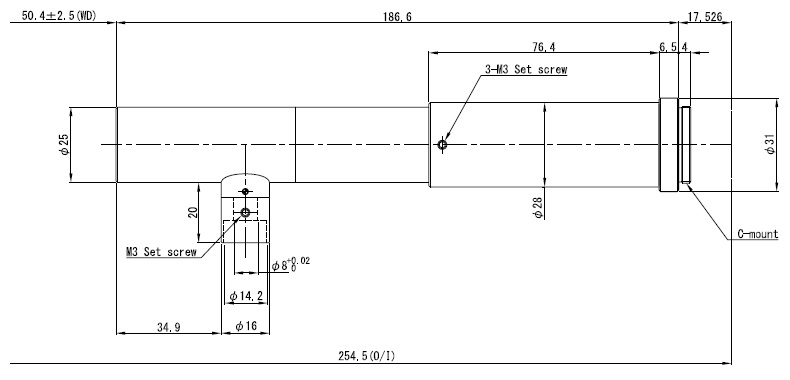

| ■ VS-TCM7-50CO テレセントリックレンズ(同軸落射) 倍率×7.0、W.D=50mm |
■価格：420,000円(税別)
→注文 |
|
| 型番 |
VS-TCM7-50CO |
| 倍率 |
×7.0 ±5% |
| 視野(H×V) |
1″ |
1.6×1.6mm |
| 2/3″ |
1.2×1.0mm |
| 1/2″ |
0.9×0.7mm |
| W.D |
50.4±2.5mm |
| 物像間距離O/I |
254.5mm |
| 実効F |
35.0 |
| NA |
0.100 |
| 分解能 |
3.4μ(λ550nm時) |
| 被写界深度 |
0.06mm(最小錯乱円Φ0.04mm) |
| TVディストーション |
0.00%(1″) |
|
| 周辺光量 |
90%(Y=11) |
| 設計波長 |
Visible(400nm-700nm) |
| マウント |
C-mount |
| フランジバック |
17.526mm |
| センサーサイズ |
Φ22mm |
| フィルター径 |
− |
| 同軸落射照明 |
Built-in |
| 重量 |
160g |
| 外形寸法 |
Φ31(MAX)×L186.6mm |
|
|
|
|
