VS-UVシリーズ UV対応マクロレンズ（近紫外対応レンズ）
VS-UV Series Machine Vision design for visible and ultraviolet wavelength
VS Technology
|
|
|
 |
■近紫外（365nm）領域に光学特性を持たせたレンズ
■ＵＶ照明の特性を最大限に活かせる設計
■ディストーションを抑えたマシンビジョン設計
|
|
|
|
| ■ VS-MC00303NS-UV UV対応マクロレンズ 光学倍率 0.03〜0.3× |
【1/2、1/3インチ対応】 |
|
| 型 名 |
VS-MC00303NS-UV |
| 可変光学倍率範囲 |
0.03〜0.3× |
| 光学倍率 |
0.03× |
0.1× |
0.3× |
| 視野範囲(V×H) |
1/2” |
160.0×213.3mm |
48.0×64.0mm |
16.0×21.3mm |
| 1/3” |
120.0×160.0mm |
36.0×48.0mm |
12.0×16.0mm |
| WD |
520.1mm |
144.1mm |
38.1mm |
| 物像間距離O/I |
565.5mm |
190.6mm |
88.0mm |
| 実効F 絞り開放時 |
4.1 |
4.4 |
5.1 |
| NA |
0.004 |
0012 |
0.029 |
| 被写界深度 最小錯乱円φ0.04mm |
373.3mm |
33.6mm |
4.6mm |
| TVディストーション(1/2″) |
0.00％ |
| 周辺光量(Y=4) |
92％ |
| 設計波長 |
Ultraviolet |
| マウント |
Cマウント |
| フランジバック |
17.526mm |
| 適合センサーサイズ(max.) |
1/2″ |
| フィルター径 |
M25.5P=0.5 |
| 重量 |
約41g |
| 外観寸法 |

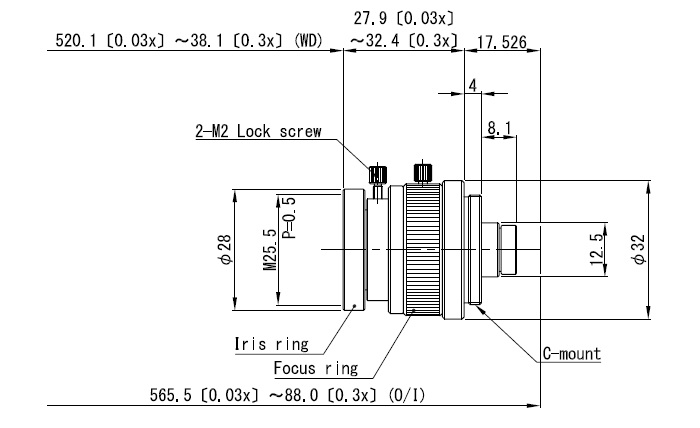

φ32(max.)×L=27.9(×0.03）〜32.4（×0.3）mm →図面 |
|
|
|
| ■ VS-MC0510S-UV UV対応マクロレンズ 光学倍率 0.4〜1.0× |
【1/2、1/3インチ対応】 |
|
| 型 名 |
VS-MC0510S-UV |
| 可変光学倍率範囲 |
0.4〜1.0× |
| 光学倍率 |
0.4× |
0.75× |
1.0× |
| 視野範囲(V×H) |
1/2” |
12.0×16.0mm |
6.4×8.5mm |
4.8×6.4mm |
| 1/3” |
9.0×12.0mm |
4.8×6.4mm |
3.6×4.8mm |
| WD |
157.1mm |
103.4mm |
88.1mm |
| 物像間距離O/I |
226.9mm |
189.3mm |
185.5mm |
| 実効F 絞り開放時 |
4.8 |
5.6 |
6.4 |
| NA |
0.052 |
0.067 |
0.078 |
| 被写界深度 最小錯乱円φ0.04mm |
1.5mm |
0.8mm |
0.5mm |
| TVディストーション(1/2″) |
0.00％ |
| 周辺光量(Y=4) |
89％ |
| 設計波長 |
Ultraviolet |
| マウント |
Cマウント |
| フランジバック |
17.526mm |
| 適合センサーサイズ(max.) |
1/2″ |
| フィルター径 |
なし |
| 重量 |
約76g |
| 外観寸法 |

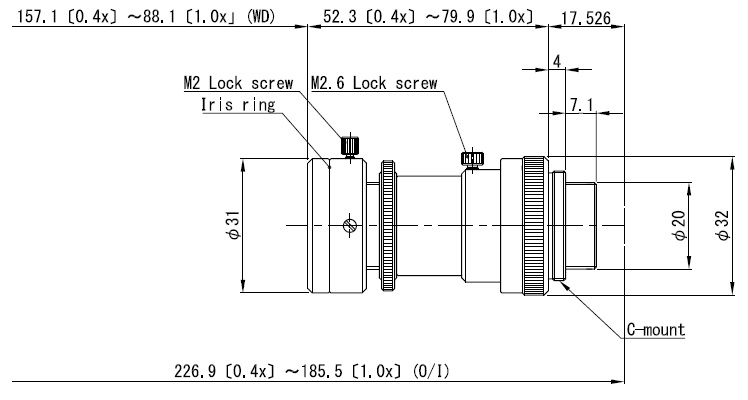

φ32(max.)×L=52.3(×0.4）〜79.9（×1.0）mm →図面 |
|
|
|
| ■ VS-MC2-65UV365 UV (365nm)対応マクロレンズ 光学倍率 2.0× |
【1/2、1/3インチ対応】 |
|
| 型 名 |
VS-MC2-65UV365 |
| 光学倍率 |
2.0× |
| 視野範囲(V×H) |
1/2” |
2.4×3.2mm |
| 1/3” |
1.8×2.4mm |
| WD |
64.0mm ±2 |
| 物像間距離O/I |
144.4mm |
| 実効F |
10.4 |
| NA |
0.096 |
| 被写界深度 最小錯乱円φ0.04mm |
0.2mm |
| TVディストーション(1/2″) |
0.10％ |
| 周辺光量(Y=4) |
90％ |
| 設計波長 |
365nm |
| マウント |
Cマウント |
| フランジバック |
17.526mm |
| 適合センサーサイズ(max.) |
1/2″ |
| フィルター径 |
なし |
| 重量 |
約28g |
| 外観寸法 |

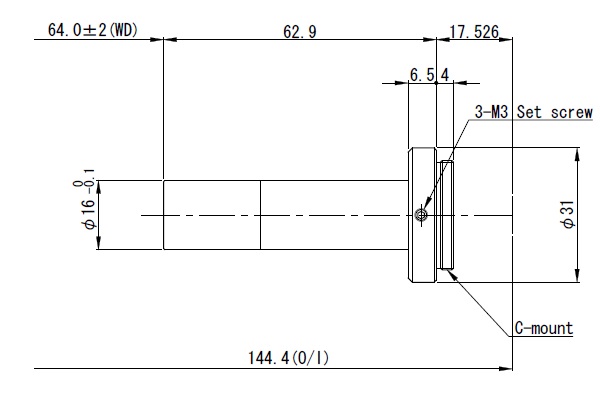

φ31(max.)×L=62.9mm →図面 |
|
|
|
| ■ VS-MC3-65UV365 UV (365nm)対応マクロレンズ 光学倍率 3.0× |
【1/2、1/3インチ対応】 |
|
| 型 名 |
VS-MC3-65UV365 |
| 光学倍率 |
3.0× |
| 視野範囲(V×H) |
1/2” |
1.6×2.1mm |
| 1/3” |
1.2×1.6mm |
| WD |
65.3mm ±2 |
| 物像間距離O/I |
169.8mm |
| 実効F |
9.3 |
| NA |
0.162 |
| 被写界深度 最小錯乱円φ0.04mm |
0.08mm |
| TVディストーション(1/2″) |
0.10％ |
| 周辺光量(Y=4) |
90％ |
| 設計波長 |
365nm |
| マウント |
Cマウント |
| フランジバック |
17.526mm |
| 適合センサーサイズ(max.) |
1/2″ |
| フィルター径 |
なし |
| 重量 |
約62g |
| 外観寸法 |

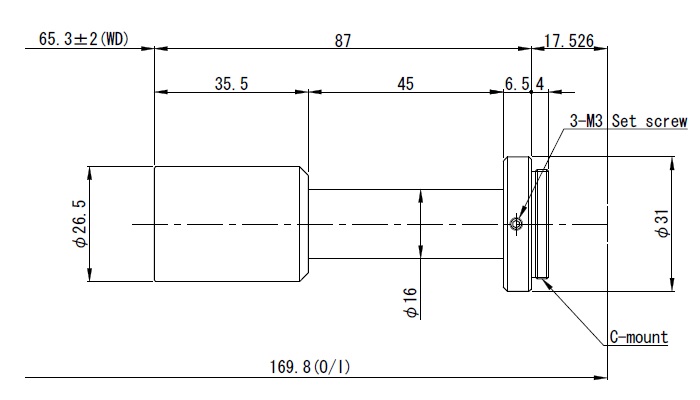

φ31(max.)×L=87mm →図面 |
|
|
|
