テレセントリックレンズ VS-TC シリーズ WD65~70mm/WD75mm
TELECENTRIC LENSES
VS Technology
|
|
 |
■ミドルWD(60~75mm)テレセントリック系マクロレンズ
■全種マシンビジョン対応型で固定倍率、固定絞りタイプ
■マシンビジョン専用マクロ設計による細型・小型・軽量化
■低ディストーション・高解像度・Cマウント仕様
■同軸落射タイプ/ストレートタイプの選択が可能
■様々なワークや画像入力精度に合わせて仕様選択が可能
|
|
◆ご注文・販売価格はこちらへ→ ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
 |
 |

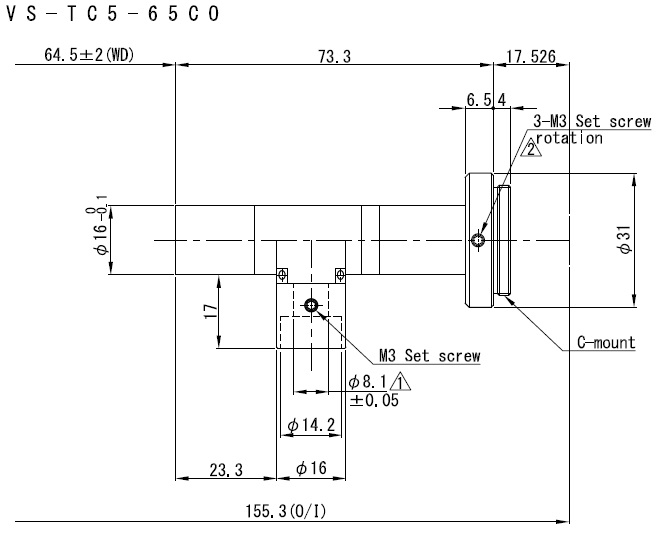

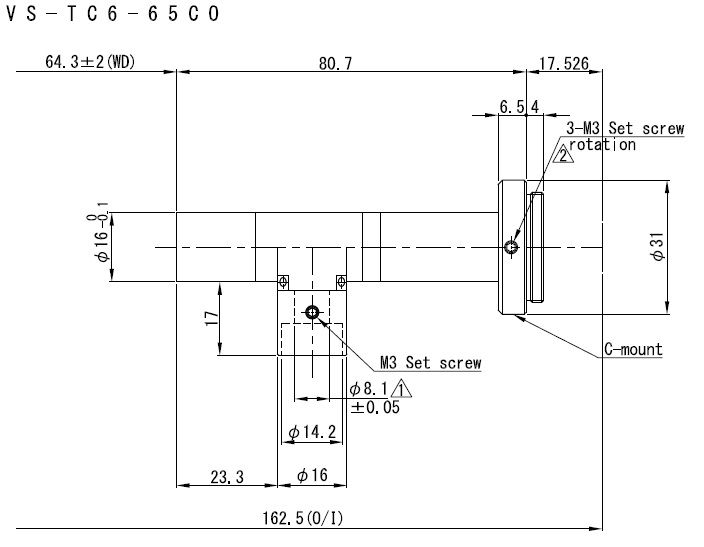

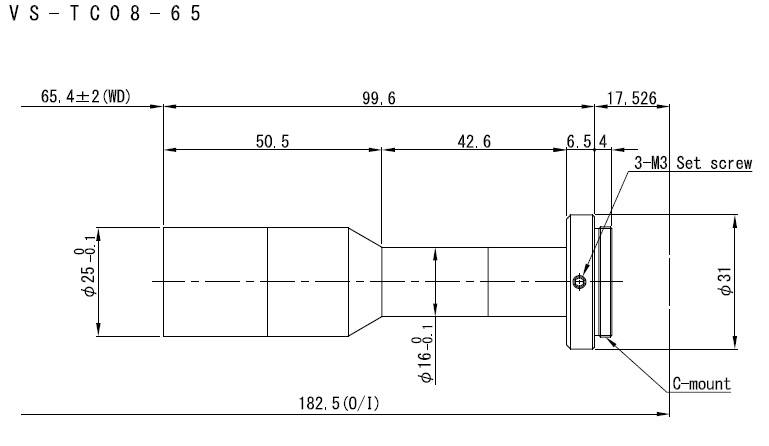

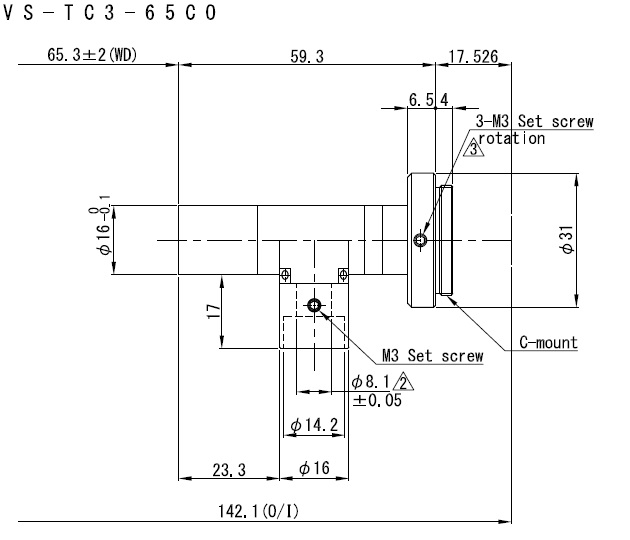

■ 同軸落射タイプ WD65~70mm |
|
型番 |
光学 倍率 |
視野(V×H mm) |
WD (mm) |
O/I (mm) |
実効F |
N.A. |
被写界深度 (mm) |
分解能 |
TV ディストー ション |
重量 (g) |
2/3" |
1/2" |
1/3" |
|

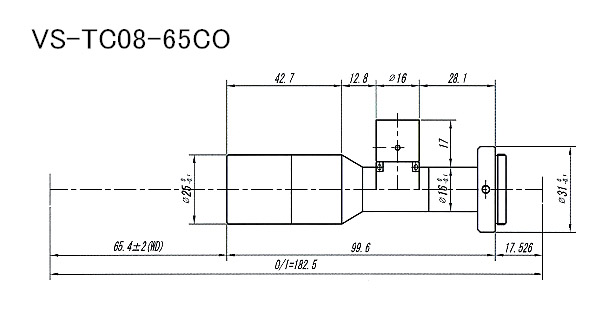

0.8× |
― |
6x8 |
― |
65.4 |
182.5 |
10 |
0.04 |
1.25 |
8.4μ |
0.05%以下 |
84.8 |
|

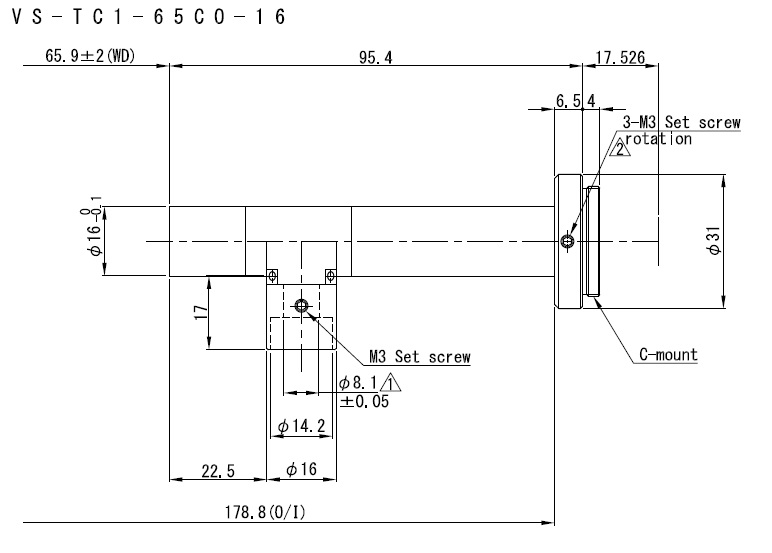

1.0× |
― |
4.8x6.4 |
3.6x4.8 |
65.9 |
178.8 |
14.2 |
0.035 |
1.14 |
9.5μ |
0.1%以下 |
68 |
|

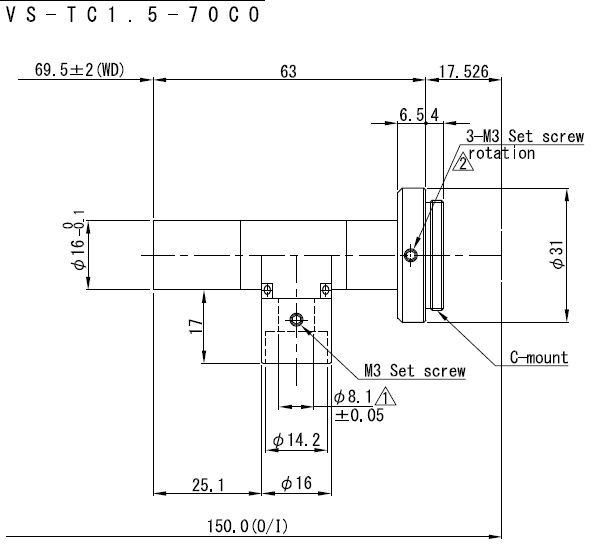

1.5× |
4.4x5.86 |
3.2x4.26 |
2.4x3.2 |
69.5 |
150 |
15.6 |
0.048 |
0.55 |
6.9μ |
0.1%以下 |
41 |
|

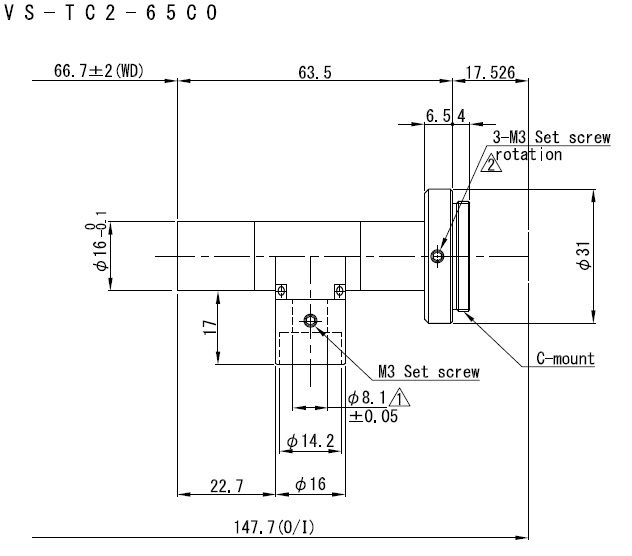

2.0× |
3.3x4.4 |
2.4x3.2 |
1.8x2.4 |
66.7 |
147.7 |
15.2 |
0.066 |
0.3 |
5.1μ |
0.1%以下 |
40 |
|
3.0× |
― |
1.6x2.13 |
1.2x1.6 |
65.3 |
142.4 |
20.6 |
0.07 |
0.18 |
4.7μ |
0.4%以下 |
42 |
|

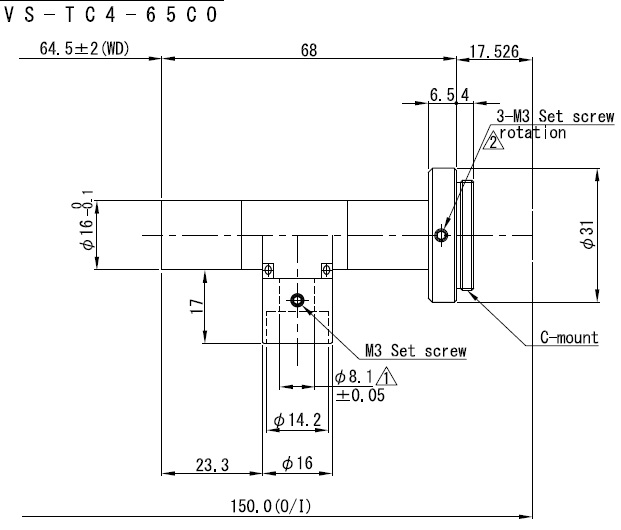

4.0× |
1.65x2.2 |
1.2x1.6 |
0.9x1.2 |
64.5 |
149.6 |
27.5 |
0.073 |
0.13 |
4.6μ |
0.4%以下 |
46 |
|
5.0× |
1.32x1.76 |
0.96x1.28 |
0.72x0.96 |
64.6 |
155.5 |
32.8 |
0.076 |
0.1 |
4.4μ |
0.1%以下 |
48 |
|
6.0× |
1.1x1.46 |
0.8x1.06 |
0.6x0.8 |
64.5 |
162.5 |
39.4 |
0.076 |
0.09 |
4.4μ |
0.1%以下 |
48 |
|

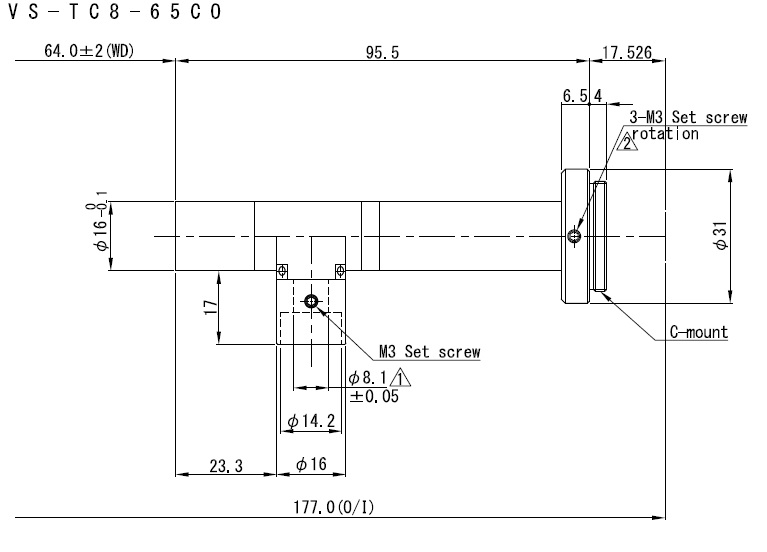

8.0× |
0.82x1.1 |
0.6x0.8 |
0.45x0.6 |
64 |
176.5 |
52.6 |
0.076 |
0.07 |
4.4μ |
0.1%以下 |
52 |
|

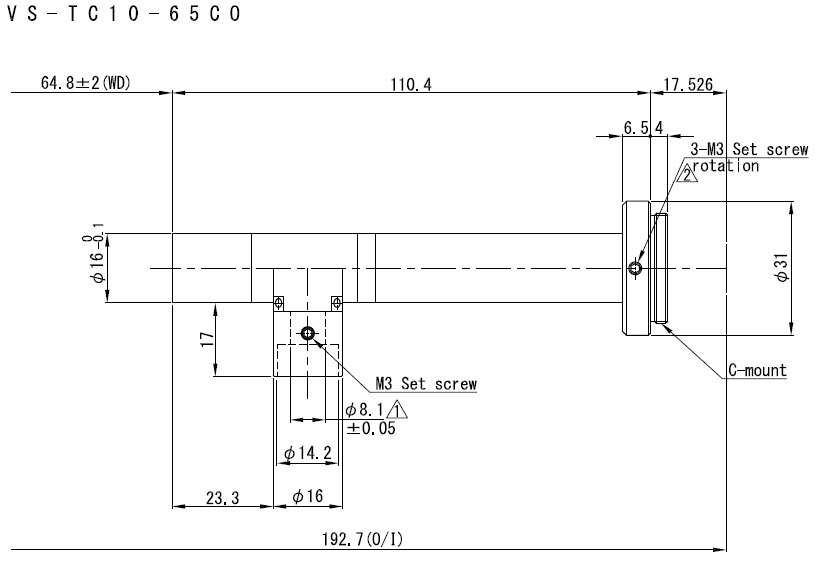

10× |
― |
0.48x0.64 |
0.36x0.48 |
63.8 |
190.6 |
65.7 |
0.076 |
0.05 |
4.4μ |
0.1%以下 |
58 |
|
★同軸落射照明について★
|
|
 |
 |

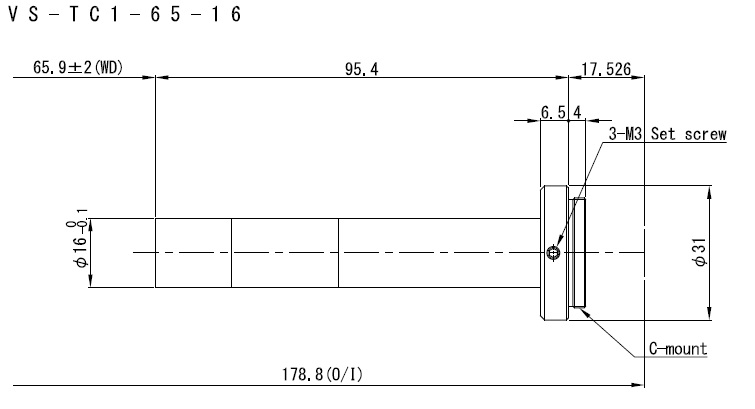

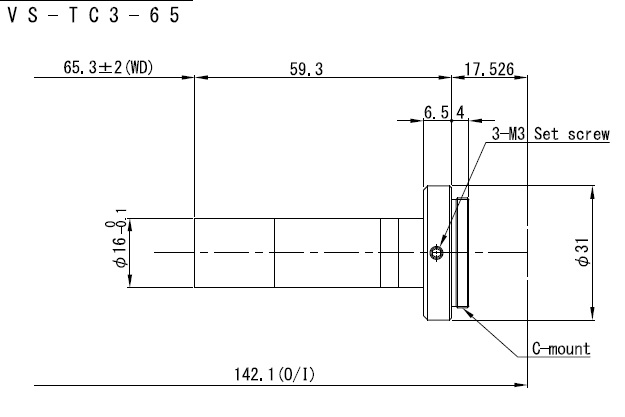

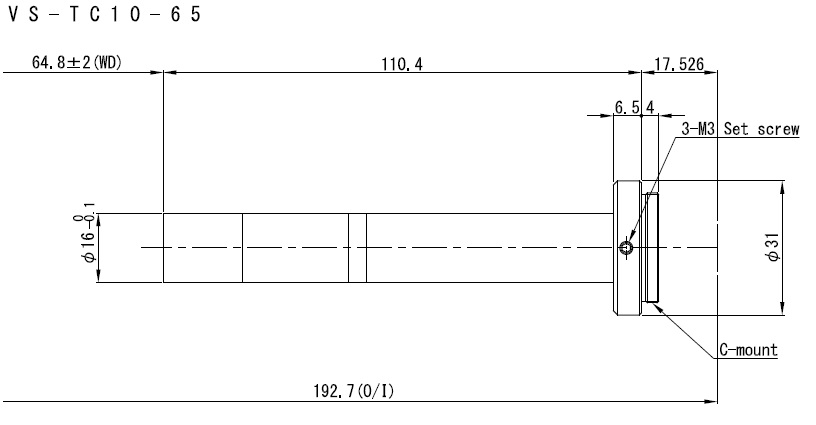

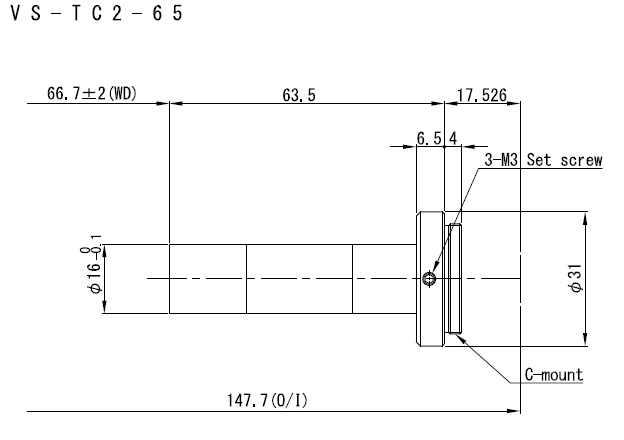

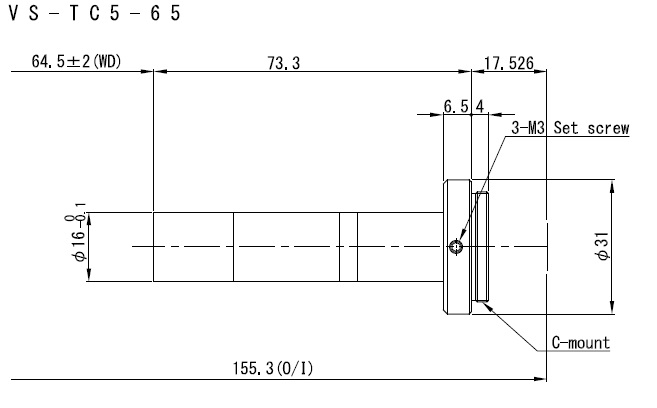

■ ストレートタイプ WD65~70mm |
|
型番 |
光学 倍率 |
視野(V×H mm) |
WD (mm) |
O/I (mm) |
実効F |
N.A. |
被写界深度 (mm) |
分解能 |
TV ディストー ション |
重量 (g) |
2/3" |
1/2" |
1/3" |
|

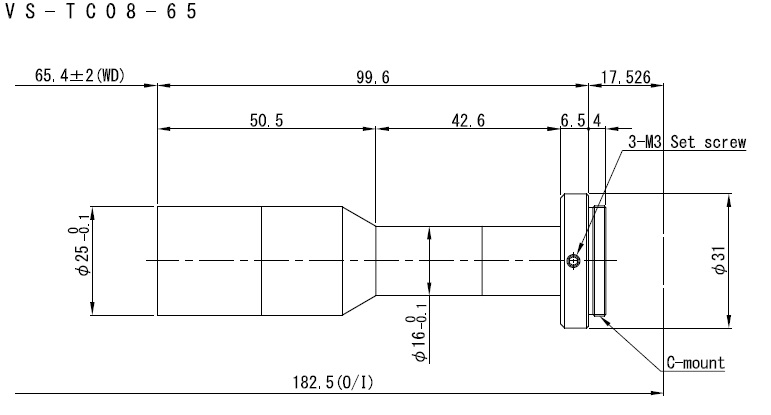

0.8× |
― |
6x8 |
― |
65.4 |
182.5 |
10 |
0.04 |
1.25 |
8.4μ |
0.05%以下 |
80 |
|
1.0× |
― |
4.8x6.4 |
3.6x4.8 |
65.9 |
178.8 |
14.2 |
0.035 |
1.14 |
9.5μ |
0.1%以下 |
60 |
|

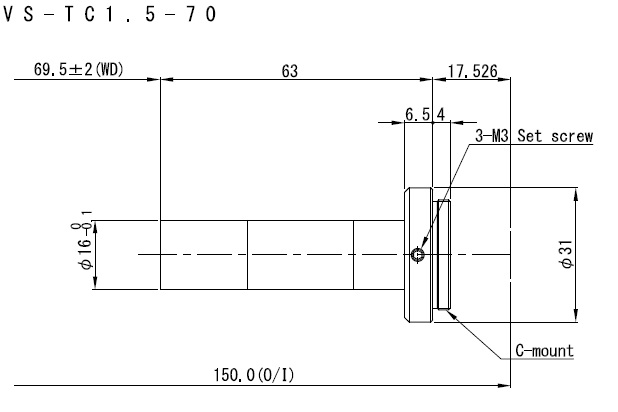

1.5× |
4.4x5.86 |
3.2x4.26 |
2.4x3.2 |
69.5 |
150 |
15.6 |
0.048 |
0.55 |
6.9μ |
0.1%以下 |
38 |
|
2.0× |
3.3x4.4 |
2.4x3.2 |
1.8x2.4 |
66.7 |
147.7 |
15.2 |
0.066 |
0.3 |
5.1μ |
0.1%以下 |
32 |
|
3.0× |
― |
1.6x2.13 |
1.2x1.6 |
65.3 |
142.4 |
20.6 |
0.07 |
0.18 |
4.7μ |
0.4%以下 |
35 |
|

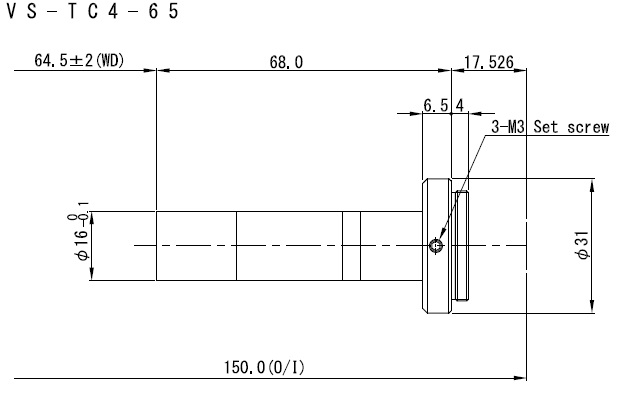

4.0× |
1.65x2.2 |
1.2x1.6 |
0.9x1.2 |
64.5 |
149.6 |
27.5 |
0.073 |
0.13 |
4.6μ |
0.4%以下 |
38 |
|
5.0× |
1.32x1.76 |
0.96x1.28 |
0.72x0.96 |
64.6 |
155.5 |
32.8 |
0.076 |
0.1 |
4.4μ |
0.1%以下 |
42 |
|

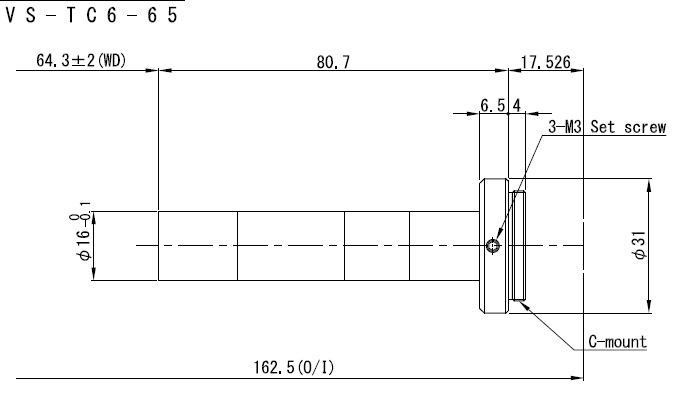

6.0× |
1.1x1.46 |
0.8x1.06 |
0.6x0.8 |
64.5 |
162.5 |
39.4 |
0.076 |
0.09 |
4.4μ |
0.1%以下 |
40 |
|
8.0× |
0.82x1.1 |
0.6x0.8 |
0.45x0.6 |
64 |
176.5 |
52.6 |
0.076 |
0.07 |
4.4μ |
0.1%以下 |
44 |
|
10× |
― |
0.48x0.64 |
0.36x0.48 |
63.8 |
190.6 |
65.7 |
0.076 |
0.05 |
4.4μ |
0.1%以下 |
50 |
|
※O/I→物像間距離
※被写界深度:許容錯乱円径φ0.04時の計算値です。
※分解能:λ550mm時の計算値です。
|
|
 |
 |

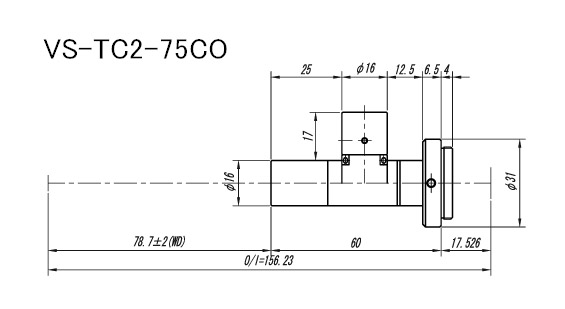

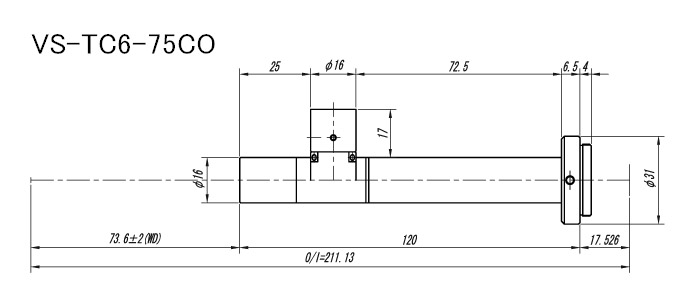

■ 同軸落射タイプ WD75mm |
|
型番 |
光学 倍率 |
視野(V×H mm) |
WD (mm) |
O/I (mm) |
実効F |
N.A. |
被写界深度 (mm) |
分解能 |
TV ディストーション |
1/2" |
1/3" |
|
2.0× |
2.4x3.2 |
1.8x2.4 |
78.7 |
153 |
14.3 |
0.07 |
0.29 |
4.8μ |
0.4%以下 |
|

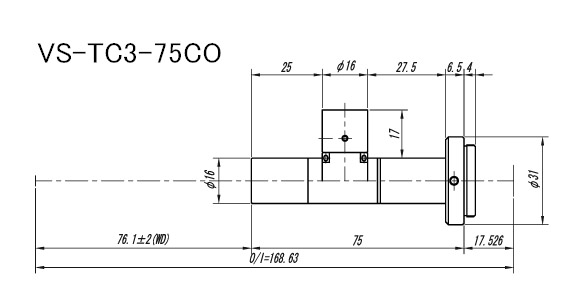

3.0× |
1.6x2.13 |
1.2x1.6 |
76.1 |
168.6 |
21.4 |
0.07 |
0.19 |
4.8μ |
0.4%以下 |
|

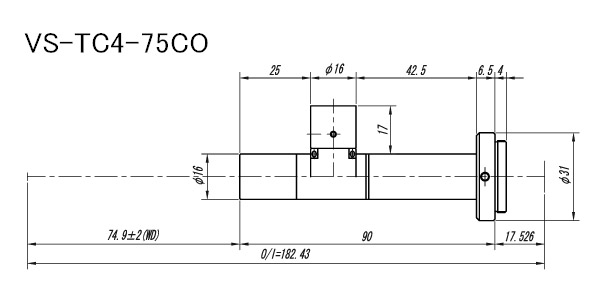

4.0× |
1.2x1.6 |
0.9x1.2 |
74.9 |
182.4 |
28.6 |
0.07 |
0.14 |
4.8μ |
0.4%以下 |
|

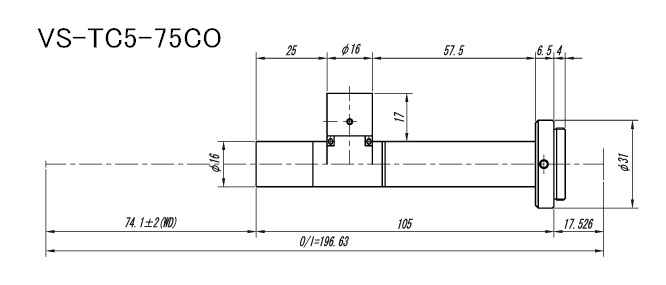

5.0× |
0.96x1.28 |
0.72x0.96 |
74.1 |
196.6 |
37.1 |
0.07 |
0.11 |
4.8μ |
0.4%以下 |
|
6.0× |
0.8x1.1 |
0.6x0.8 |
73.6 |
211.1 |
42.9 |
0.07 |
0.1 |
4.8μ |
0.4%以下 |
|
★同軸落射照明について★
|
|
 |
 |

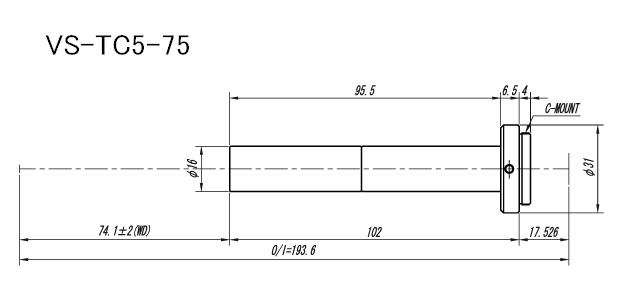

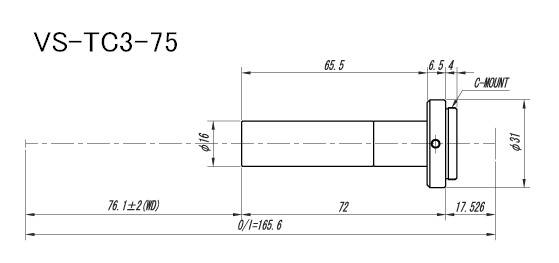

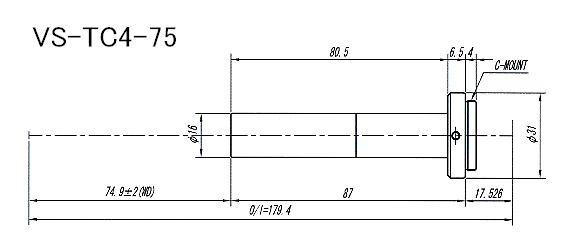

■ ストレートタイプ WD75mm |
|
型番 |
光学 倍率 |
視野(V×H mm) |
WD (mm) |
O/I (mm) |
実効F |
N.A. |
被写界深度 (mm) |
分解能 |
TV ディストーション |
1/2" |
1/3" |
|

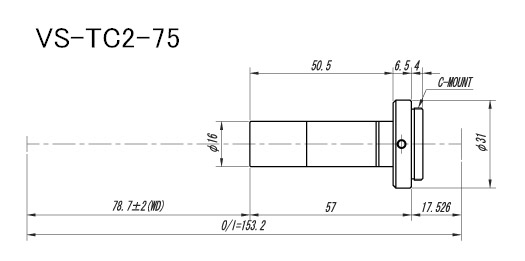

2.0× |
2.4x3.2 |
1.8x2.4 |
78.7 |
153 |
14.3 |
0.07 |
0.29 |
4.8μ |
0.4%以下 |
|
3.0× |
1.6x2.13 |
1.2x1.6 |
76.1 |
168.6 |
21.4 |
0.07 |
0.19 |
4.8μ |
0.4%以下 |
|
4.0× |
1.2x1.6 |
0.9x1.2 |
74.9 |
182.4 |
28.6 |
0.07 |
0.14 |
4.8μ |
0.4%以下 |
|
5.0× |
0.96x1.28 |
0.72x0.96 |
74.1 |
193.6 |
37.1 |
0.07 |
0.11 |
4.8μ |
0.4%以下 |
|
6.0× |
0.8x1.1 |
0.6x0.8 |
73.6 |
211.1 |
42.9 |
0.07 |
0.1 |
4.8μ |
0.4%以下 |
|
※O/I→物像間距離
※被写界深度:許容錯乱円径φ0.04時の計算値です。
※分解能:λ550mm時の計算値です。
|
|
|
