テレセントリックレンズ VS-TC シリーズ WD220mm/WD300mm
TELECENTRIC LENSES
VS Technology
|
|
|
 |
■スーパーロングWDテレセントリック系マクロレンズ
■全種マシンビジョン対応型で固定倍率、固定絞りタイプ
■マシンビジョン専用マクロ設計による細型・小型・軽量化
■低ディストーション・高解像度・Cマウント仕様
■同軸落射タイプ／ストレートタイプの選択が可能
■様々なワークや画像入力精度に合わせて仕様選択が可能
|
|
◆ご注文･販売価格はこちらへ→ ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
 |
|
| ■ 同軸落射タイプ WD220mm |
|
| 型番 |
光学
倍率 |
視野(V×H mm) |
WD
(mm) |
O／I
(mm) |
実効F |
N.A. |
被写界
深度
(mm) |
分解能 |
TV
ﾃﾞｨｽﾄｰｼｮﾝ |
重量
(g) |
| 1/2" |
1/3" |
|
0.8× |
6x8 |
4.5x6 |
232.6 |
386.4 |
10 |
0.04 |
1.25 |
8.4μ |
-0.15%以下 |
255 |
|
1.0× |
4.8x6.4 |
3.6x4.8 |
220 |
384.0 |
10 |
0.05 |
0.8 |
6.7μ |
0.1%以下 |
256 |
|
2.0× |
2.4x3.2 |
1.8x2.4 |
220 |
400.8 |
20 |
0.05 |
0.4 |
6.7μ |
0.1%以下 |
288 |
|
4.0× |
1.2x1.6 |
0.9x1.2 |
213.4 |
446.3 |
29.4 |
0.068 |
0.14 |
4.9μ |
0.1%以下 |
332.2 |
|

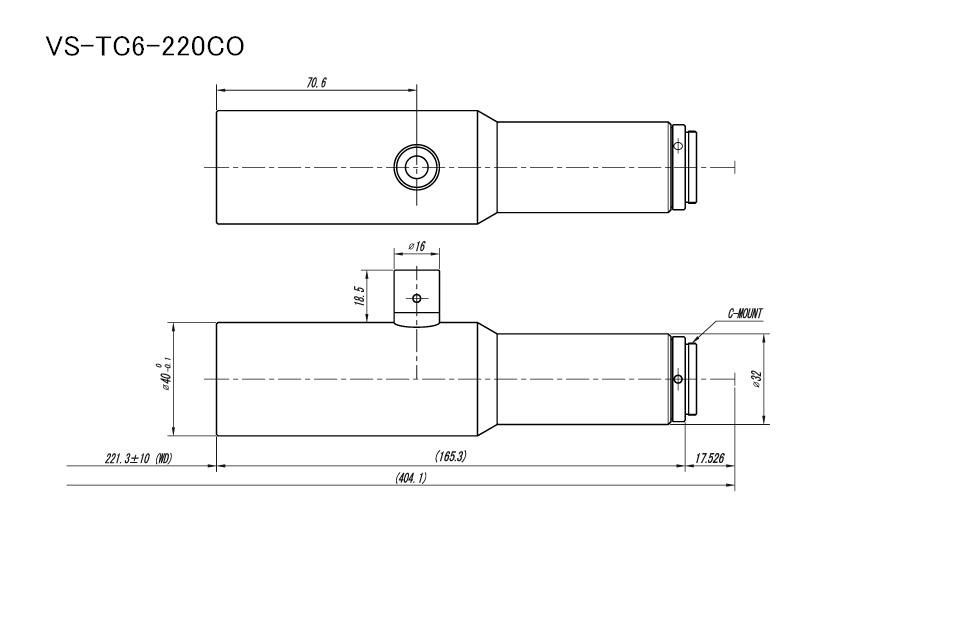

6.0× |
0.8x1.06 |
0.6x0.8 |
221.3 |
404.1 |
44.1 |
0.068 |
0.09 |
4.9μ |
0.1%以下 |
336 |
|

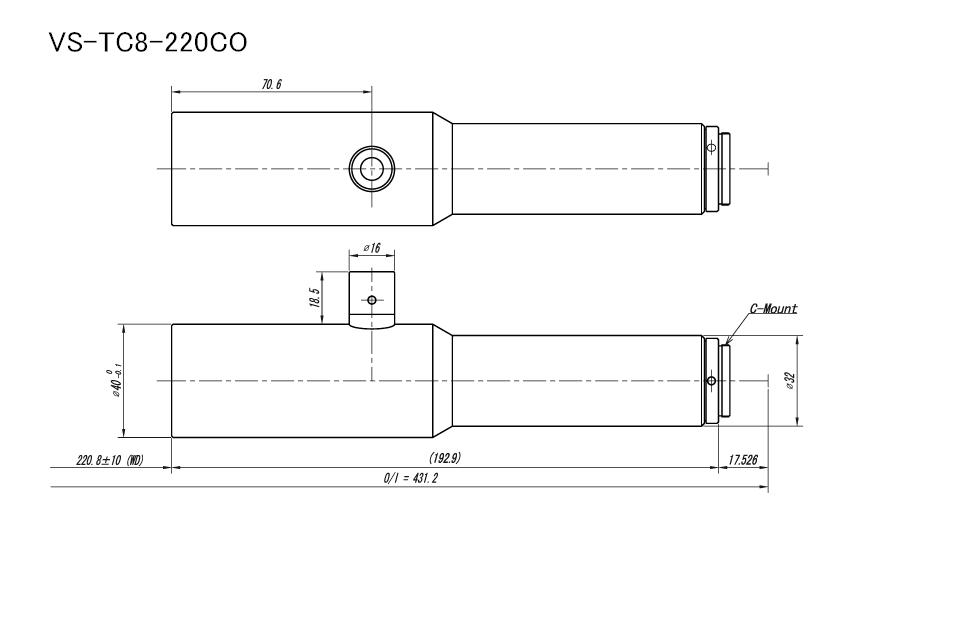

8.0× |
0.6x0.8 |
0.45x0.6 |
220.8 |
431.2 |
58.8 |
0.04 |
0.07 |
4.9μ |
0.1%以下 |
392 |
|

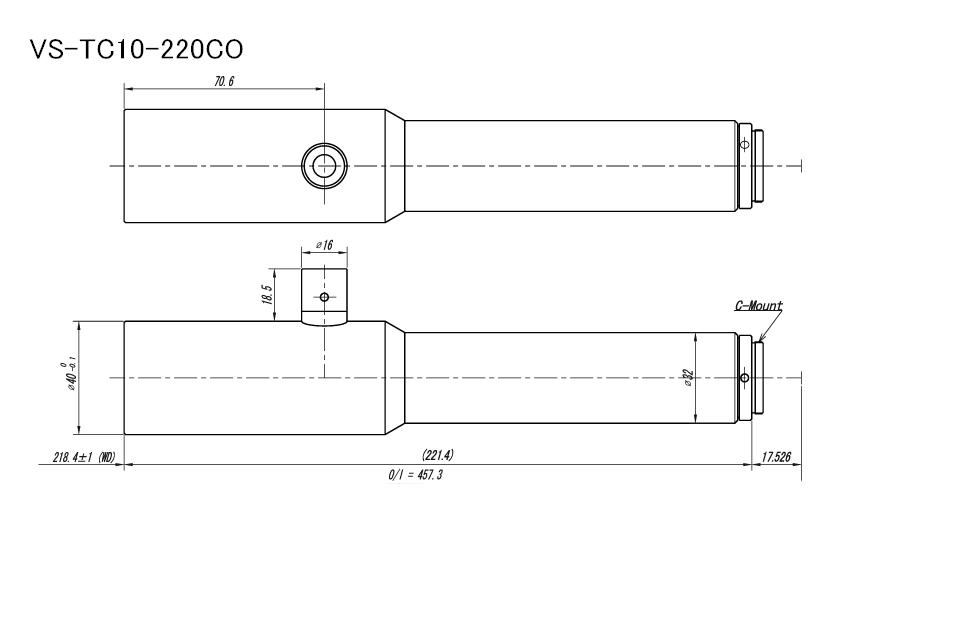

10× |
0.48x0.64 |
0.36x0.48 |
218.4 |
457.3 |
73.5 |
0.068 |
0.058 |
4.9μ |
0.1%以下 |
421 |
|
2.0× |
2.4x3.2 |
1.8x2.4 |
220 |
398.9 |
43.47 |
0.023 |
0.86 |
14.5μ |
0.1%以下 |
70 |
|
|
★同軸落射照明について★
|
|
|
※O/I→物像間距離
※被写界深度：許容錯乱円径φ0.04時の計算値です。
※分解能：λ550mm時の計算値です。
|
|
|
| ■ ストレートタイプ WD220mm |
|
| 型番 |
光学
倍率 |
視野(V×H mm) |
WD
(mm) |
O／I
(mm) |
実効F |
N.A. |
被写界
深度
(mm) |
分解能 |
TV
ﾃﾞｨｽﾄｰｼｮﾝ |
重量
(g) |
| 1/2" |
1/3" |
|
2.0× |
2.4x3.2 |
1.8x2.4 |
220 |
398.9 |
43.47 |
0.023 |
0.86 |
14.5μ |
0.1%以下 |
64 |
|
|
|
|
|
| ■ 同軸落射タイプ WD300mm～ |
|
| 型番 |
光学
倍率 |
視野(V×H mm) |
WD
(mm) |
O／I
(mm) |
実効F |
N.A. |
被写界
深度
(mm) |
分解能 |
TV
ﾃﾞｨｽﾄｰｼｮﾝ |
重量
(g) |
| 1/2" |
1/3" |
|
0.7× |
6.86x9.14 |
5.14x6.86 |
340 |
515.3 |
11.66 |
0.03 |
1.9 |
11.1μ |
0.1％ |
241.3 |
|
1.0× |
4.8x6.4 |
3.6x4.8 |
307 |
504.8 |
15.625 |
0.032 |
1.25 |
10.5μ |
0.1％ |
240 |
|

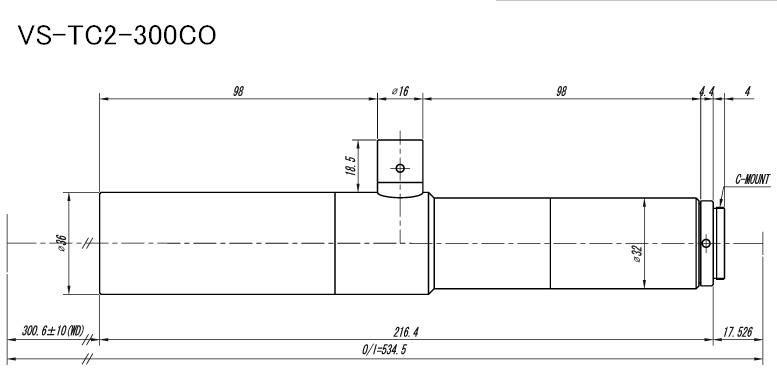

2.0× |
2.4x3.2 |
1.8x2.4 |
300.6 |
534.5 |
31.25 |
0.032 |
0.625 |
10.5μ |
0.1％ |
- |
|
|
★同軸落射照明について★
|
|
|
※O/I→物像間距離
※被写界深度：許容錯乱円径φ0.04時の計算値です。
※分解能：λ550mm時の計算値です。
|
|
|
