OpticalGarden光源装置・ライトガイド/ 150Wハロゲン光源装置LA-150FBU
フィードバック安定機能付きハロゲン光源装置  ROHS適合品・PSE認定品
LA-150FBU
メーカー:HAYASHI-REPIC
自動的に出力をコントロールし、ランプの光量を一定に保つフィードバック機能付
入力電圧AC100-120V /200-240V対応(自動切換)
専用モニターファイバー付ライトガイドを使用した光フィードバック機能
ハロゲンランプの経時劣化による光量変化をモニターファイバーで監視し、自動的に出力をコントロールして一定の光量を維持、 ハロゲンランプ交換時も前ランプの光量に自動的に補正し、同一光量にします。
リモート機能標準装備、ランプON/OFF、調光など外部コントロール可能
8bitコンバータユニット(別売)の使用により、光量調整をデジタル制御可能

【用途】
画像処理機器用の照明
顕微鏡用の照明
理科観察用照明
仕    様
型    式 LA-150FBU
定格入力電圧 AC100-120V / 200-240V(自動切換)
定格入力周波数 50/60Hz
消費電力 190W(150Wランプ最大負荷時)
ランプ仕様 ランプ型式 JCR15V150W5H/5
色温度 3100K
平均寿命 1000H ※1
点灯方式 直流点灯方式
照度安定度
【フィードバック精度】
設定照度±1%(緑色LED点灯中)ハロゲンランプの劣化で設定照度に対して±1%を
こえる照度誤差が生じた場合は、黄色LEDが点灯しランプ劣化を警告します。
専用モニターファイバー付ライトガイド使用時 ※2
光量調節 出力方式 出力電圧可変方式
可変電圧範囲 DC5V-14V
光量可変範囲 3%〜100%
最大照度※3 500,000lx
保護機能 過電流保護回路 垂下形(自動復帰方式)
過熱保護回路 出力遮断形(電源再投入により復帰)
冷却方式 強制ファン冷却
光学フィルター コールドフィルター・防熱フィルター内蔵
使用温度/湿度 0℃〜40℃ / 20%〜80%RH(但し結露なし)
使用ヒューズ AC250TV4Aガラス管ヒューズ(φ5.2×20mm)
機    能
@ ランプON/OFF機能
A 光量調節リモート機能(制御電圧DC 0V〜+5V MAX)
B ランプ安定検出機能(緑色LED表示)
C ランプ劣化検出機能(黄色LED表示) ランプ劣化時にランプ劣化信号出力
D ランプ切れ検出機能(赤色LED表示)
  ランプ切れ及びランプ末実装時にランプ切れ信号出力

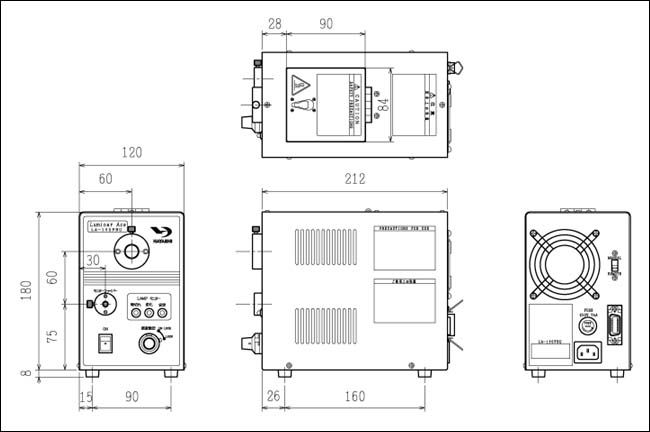

外形寸法 W120XH180XD212mm(突起部除く寸法)  外観図
重  量 3.4Kg
ライトガイド 不具合の生じる恐れがありますので、HAYASHI製ライトガイドをご使用下さい。
※ 1:ランプ寿命は実験値であり、保証値ではありません。
※ 2:本光源装置と専用モニターファイバー付ライトガイドをセットでお買い求め下さい。
※ 3:照度はファイバー結束径5mm、長さ500mmで投光端より15mmの位置での測定値。

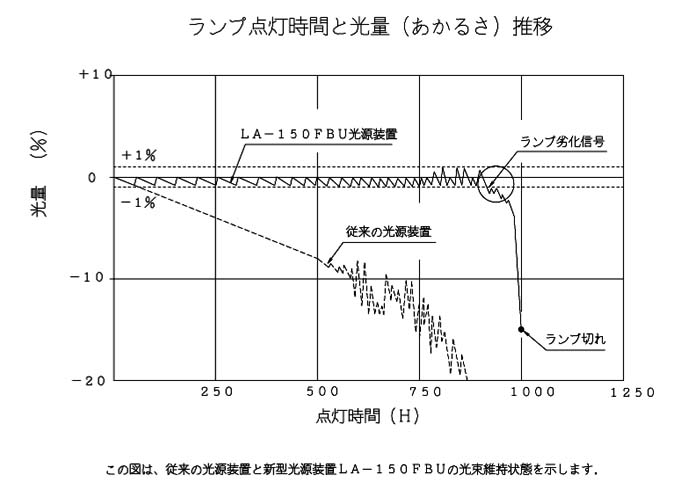

ランプ点灯時間と光束推移図について

右図は、従来の光源装置とLA-150FBUの光束維持状態を示します。
ランプ交換時は前のランプの照度と多少異なることがあります。
ランプ点灯時間と光束(光量)推移 【拡大図】
専用オプション
● DA-8U 8bitコンバーターユニット→詳細
内蔵品も製作可能です。(内蔵品はUL規格準拠となります)
