OpticalGarden光源装置・ライトガイドライトガイド/ リング型ライトガイド 標準タイプ
リング型ライトガイド 標準タイプ
Ring Light Guide
多成分ガラスファイバー
素線の材質多成分ガラスプラスチック
ファイバー径50μm500μm
コア占有面積約85%約80%
開口数0.560.5
開口角度約68度約60度
リング型ライトガイド
光ファイバーをリング状に配列し、全周方向から照射
顕微鏡やマクロ撮影、工業検査等に最適
用途に応じて、リング径、照射角度を選択可能
照射範囲、照射方向、照射距離、取付条件によって選定
標準結束径(バンドル径)φ6/φ8 その他の径は特注対応
1本から特注・カスタマイズ対応可能
対応光源装置

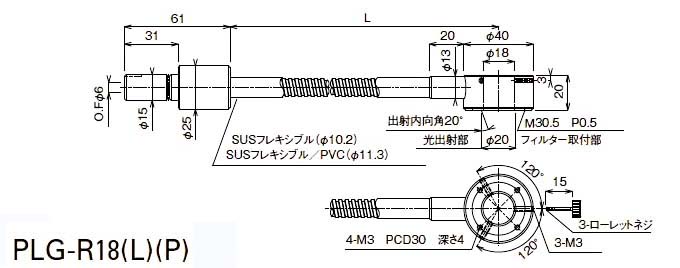

■ リング型内径φ18 標準タイプ(照射内向角20°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)
出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-R18-750-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 750 φ18 φ40×H20 42,700
PLG-R18-1000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 1000 φ18 φ40×H20 45,200
PLG-R18-1500-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 1500 φ18 φ40×H20 49,800
PLG-R18-2000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 2000 φ18 φ40×H20 54,700
PLG-R18-3000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 3000 φ18 φ40×H20 64,300
PLG-R18-750P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 750 φ18 φ40×H20 45,600
PLG-R18-1000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 1000 φ18 φ40×H20 48,000
PLG-R18-1500P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 1500 φ18 φ40×H20 52,900
PLG-R18-2000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 2000 φ18 φ40×H20 58,000
PLG-R18-3000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 3000 φ18 φ40×H20 68,000

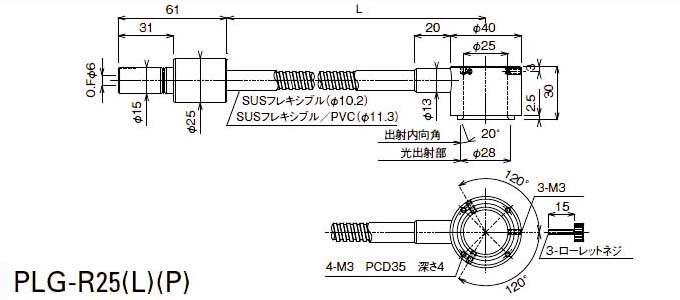

■ リング型内径φ25 標準タイプ(照射内向角20°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)
出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-R25-750-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 750 φ25 φ40×H30 46,300
PLG-R25-1000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 1000 φ25 φ40×H30 48,500
PLG-R25-1500-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 1500 φ25 φ40×H30 53,400
PLG-R25-2000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 2000 φ25 φ40×H30 58,300
PLG-R25-3000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 3000 φ25 φ40×H30 67,800
PLG-R25-750P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 750 φ25 φ40×H30 49,200
PLG-R25-1000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 1000 φ25 φ40×H30 51,600
PLG-R25-1500P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 1500 φ25 φ40×H30 56,500
PLG-R25-2000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 2000 φ25 φ40×H30 61,600
PLG-R25-3000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 3000 φ25 φ40×H30 71,400

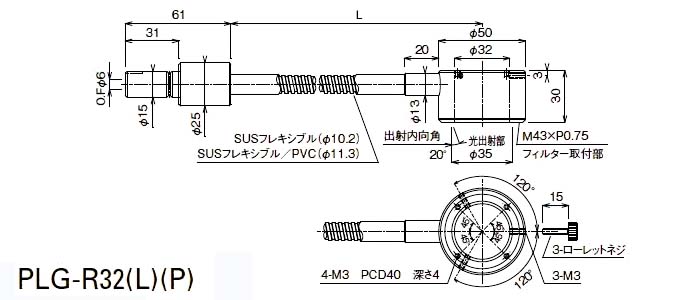

■ リング型内径φ32 標準タイプ(照射内向角20°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)
出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-R32-750-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 750 φ32 φ50×H30 47,600
PLG-R32-1000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 1000 φ32 φ50×H30 50,000
PLG-R32-1500-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 1500 φ32 φ50×H30 54,700
PLG-R32-2000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 2000 φ32 φ50×H30 59,600
PLG-R32-3000-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル 3000 φ32 φ50×H30 69,200
PLG-R32-750P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 750 φ32 φ50×H30 50,500
PLG-R32-1000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 1000 φ32 φ50×H30 52,900
PLG-R32-1500P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 1500 φ32 φ50×H30 57,800
PLG-R32-2000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 2000 φ32 φ50×H30 62,900
PLG-R32-3000P-6R 多成分ガラス φ6 φ15×31 SUSフレキシブル+PVC被覆 3000 φ32 φ50×H30 72,900

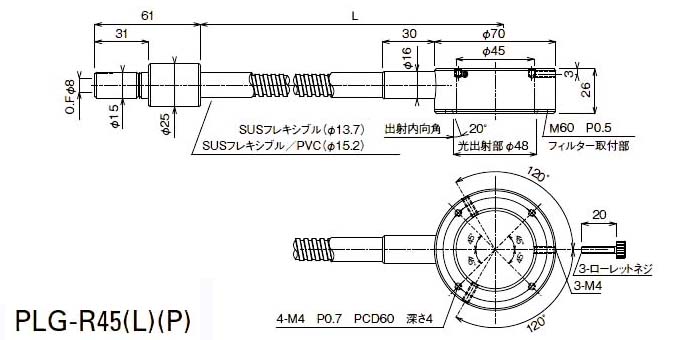

■ リング型内径φ45 標準タイプ(照射内向角20°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)
出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-R45-750-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 750 φ45 φ70×H26 62,000
PLG-R45-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 1000 φ45 φ70×H26 66,000
PLG-R45-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 1500 φ45 φ70×H26 74,300
PLG-R45-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 2000 φ45 φ70×H26 82,300
PLG-R45-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 3000 φ45 φ70×H26 98,500
PLG-R45-750P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 750 φ45 φ70×H26 65,200
PLG-R45-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 1000 φ45 φ70×H26 69,400
PLG-R45-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 1500 φ45 φ70×H26 77,800
PLG-R45-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 2000 φ45 φ70×H26 86,300
PLG-R45-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 3000 φ45 φ70×H26 103,400

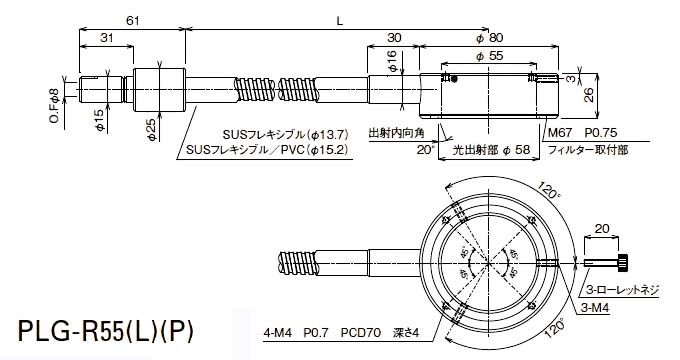

■ リング型内径φ55 標準タイプ(照射内向角20°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)
出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-R55-750-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 750 φ55 φ80×H26 64,700
PLG-R55-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 1000 φ55 φ80×H26 68,700
PLG-R55-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 1500 φ55 φ80×H26 76,900
PLG-R55-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 2000 φ55 φ80×H26 84,900
PLG-R55-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 3000 φ55 φ80×H26 101,200
PLG-R55-750P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 750 φ55 φ80×H26 67,800
PLG-R55-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 1000 φ55 φ80×H26 72,000
PLG-R55-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 1500 φ55 φ80×H26 80,500
PLG-R55-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 2000 φ55 φ80×H26 88,900
PLG-R55-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 3000 φ55 φ80×H26 106,000

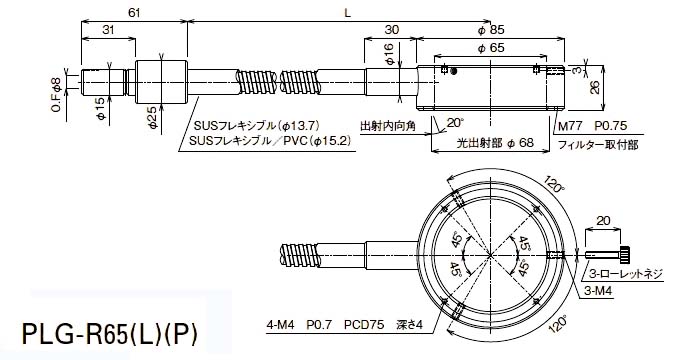

■ リング型内径φ65 標準タイプ(照射内向角20°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)
出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-R65-750-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 750 φ65 φ85×H26 70,000
PLG-R65-1000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 1000 φ65 φ85×H26 74,300
PLG-R65-1500-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 1500 φ65 φ85×H26 82,300
PLG-R65-2000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 2000 φ65 φ85×H26 90,500
PLG-R65-3000-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル 3000 φ65 φ85×H26 106,700
PLG-R65-750P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 750 φ65 φ85×H26 73,400
PLG-R65-1000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 1000 φ65 φ85×H26 77,600
PLG-R65-1500P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 1500 φ65 φ85×H26 86,000
PLG-R65-2000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 2000 φ65 φ85×H26 94,500
PLG-R65-3000P-8R 多成分ガラス φ8 φ15×31 SUSフレキシブル+PVC被覆 3000 φ65 φ85×H26 111,400

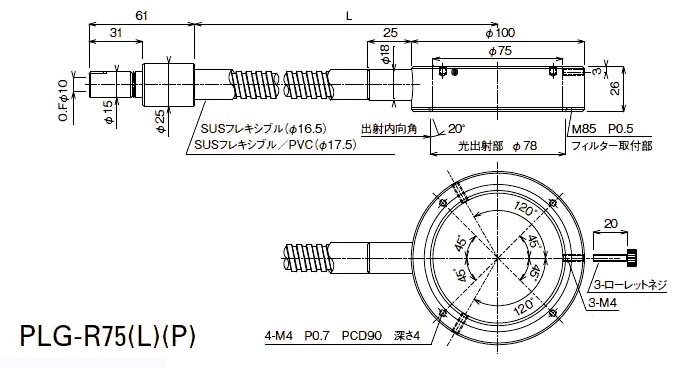

■ リング型内径φ75 標準タイプ(照射内向角20°)

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ種別 入射側 保護チューブ形式他 長さ
(m/m)
出射側 標準価格
(税別)
結束 形状 内径 形状
PLG-R75-750-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 750 φ75 φ100×H26 91,200
PLG-R75-1000-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 1000 φ75 φ100×H26 97,200
PLG-R75-1500-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 1500 φ75 φ100×H26 109,400
PLG-R75-2000-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 2000 φ75 φ100×H26 121,600
PLG-R75-3000-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル 3000 φ75 φ100×H26 146,000
PLG-R75-750P-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル+PVC被覆 750 φ75 φ100×H26 94,300
PLG-R75-1000P-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル+PVC被覆 1000 φ75 φ100×H26 100,700
PLG-R75-1500P-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル+PVC被覆 1500 φ75 φ100×H26 113,200
PLG-R75-2000P-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル+PVC被覆 2000 φ75 φ100×H26 125,800
PLG-R75-3000P-10R 多成分ガラス φ10 φ15×31 SUSフレキシブル+PVC被覆 3000 φ75 φ100×H26 146,000
